REXROTH柱塞泵现货库存AA10VSO71DR/31R-VPA42N00

REXROTH柱塞泵现货库存AA10VSO71DR/31R-VPA42N00，上海韦米机电设备有限公司主营产品，产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

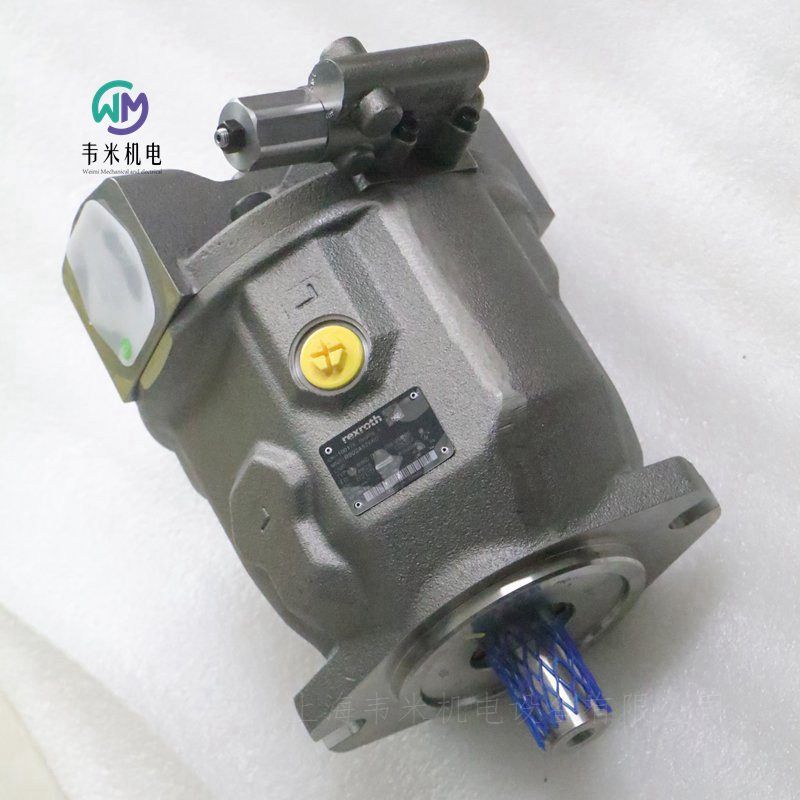

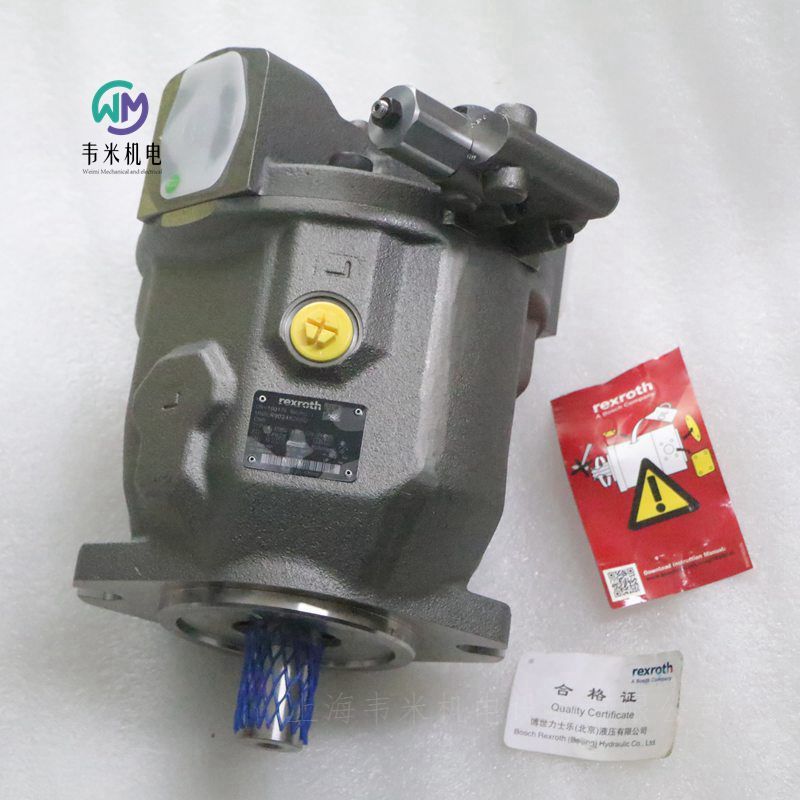

力士乐REXROTH轴向柱塞泵AA10VSO71DR/31R-VPA42N00
R902482660 A10VSO71DR/31R-VPA42N00
A10VSO，调节单元，开式回路，中等压力，公称尺寸：71 cm³，压力控制器，不带通轴驱动
液压  泵  轴向柱塞泵  轴向柱塞变量泵
A10VSO 是一款变量泵，带有采用斜盘式设计的轴向柱塞回转体，用于开式回路中的流体静力驱动。流量与传动速度和排量成正比。可通过控制斜盘实现流量的无级更改。
低工作噪音
使用寿命长
控制响应时间较短
出色的吸油特性
2 个泄油口
产品系列    A10VSO
驱动类型    变量泵，开式回路
标称尺寸（排量） [cm³]    71
控制装置    压力调节器
系列    系列 3，索引号 1
旋转方向    右侧（朝轴端方向看）
密封材料    FKM（标准）
轴端    ISO 轴键
安装法兰    ISO 3019-2（公制），2 个孔
工作油口    B 侧面公制法兰，S 侧面公制法兰
通轴驱动    不带通轴驱动
电磁铁插头    不带
转速 [rpm]    1500
工作压力 [bar]    280
排量 [cm³]    71
排量设置    Variabel
排量 [cm³]    0
排量设置    Fix
体积流量 [l/min]    106.5
流量 [l/min]    0
内部泄油管路    否
验收机构（外部）    否
检验证书    不带
检验证书的语言代码    不带
涂色/底漆    不带
涂色/面漆    不带
重量 [kg]    35.2

力士乐REXROTH轴向柱塞泵A10VSO 28 DR/31R-VPA12N00
R910907369 AA10VSO28DR/31R-VPA12N00
A10VSO，调节装置，开路，中压，标称尺寸：28 cm³，压力调节器，无直通
A10VSO是一款带轴向活塞发动机的可变排量泵，采用螺旋盘设计，用于开路静液压驱动。体积流量与驱动速度和排量成正比。通过调节倾斜的圆盘，可以连续地改变体积流量。
低工作噪音
良好的抽吸性能
2泄漏连接器
使用寿命长
交付周期短
产品系列    A10VSO
产品（轴向活塞装置）    A10VS
操作类型    可调节泵，关闭循环
公称尺寸（排量）[cm³]    28
控制和调节装置    压力调节器
旋转方向    右侧
密封材料    FKM（标准）
轴端    ISO
安装法兰    ISO 3019-2（公制），2孔
工作连接    带仪表的B法兰，带仪表的S法兰
磁铁插头    没有
速度[rpm]    1500
工作压力[bar]    280
排量[cm³]    28
调整排量    变量
排量[cm³]    0
调整排量    修理
体积流量[l/min]    42
体积流量[l/Min]    0
油漆/底漆    没有
油漆/面漆    没有
重量[kg]    18

力士乐REXROTH轴向柱塞泵A10VSO 28 DFR1/31R-VPA12N00
R910916805 AA10VSO28DFR1/31R-VPA12N00
A10VSO，调节装置，开路，中压，标称尺寸：28 cm³，压力流量调节器，无直通
A10VSO是一款带轴向活塞发动机的可变排量泵，采用螺旋盘设计，用于开路静液压驱动。体积流量与驱动速度和排量成正比。通过调节倾斜的圆盘，可以连续地改变体积流量。
低工作噪音
良好的抽吸性能
2泄漏连接器
使用寿命长
交付周期短
产品特性
产品（轴向活塞装置）    A10VS
产品系列    A10VSO
操作类型    可调节泵
公称尺寸（排量）[cm³]    28
控制和调节装置    DR F控制器
旋转方向    右侧
密封材料    FKM（标准）
轴端    ISO
安装法兰    ISO 3019-2（公制），2孔
工作连接    带仪表的B法兰，带仪表的S法兰
磁铁插头    没有
速度[rpm]    1500
工作压力[bar]    280
排量[cm³]    28
调整排量    变量
排量[cm³]    0
体积流量[l/min]    42
体积流量[l/Min]    0
压差FR【bar】    14
重量kg  17.781

力士乐REXROTH轴向柱塞泵 A A10VSO 71 DFR1/31R-VPA42N00
R902473184 AA10VSO71DFR1/31R-VPA42N00
A10VSO，调节单元，开式回路，中等压力，公称尺寸：71 cm³，压力流量控制器，不带通轴驱动
A10VSO 是一款变量泵，带有采用斜盘式设计的轴向柱塞回转体，用于开式回路中的流体静力驱动。流量与传动速度和排量成正比。可通过调节旋转斜盘角度无级更改流量。
出色的吸油特性
低工作噪音
2 个泄油口
使用寿命长
控制响应时间较短
产品（轴向柱塞单元）    A10VS
操作类型    变量泵，开式回路
尺寸（排量） [cm³]    71
控制装置    DR F 控制器 X-T 已堵上 32/53
系列    系列 3，索引号 1
旋转方向    右侧（朝轴端方向看）
密封材料    FKM（标准）
轴端    ISO 轴键
安装法兰    ISO 3019-2（公制），2 个孔
工作油口    B 侧面公制法兰，S 侧面公制法兰
通轴驱动    不带通轴驱动
用于电磁铁的插头    不带
旋转速度 [rpm]    1500
工作压力 [bar]    280
大排量 [cm³]    71.0
大排量设置    Variabel
小排量 [cm³]    0.0
小排量设置    Fix
大流量 [l/min]    106.0
小流量 [l/min]    0.0
内部泄油管路    否
压差 FR [bar]    14.0
验收机构（外部）    否
试验证明    不带
检验证书的语言代码    不带
涂色/底漆    不带
涂色/面漆    不带
重量 [kg]    35.2


力士乐REXROTH轴向柱塞泵 A A10VSO 45 DR /31R-VPA12N00
R910916629 AA10VSO45DR/31R-VPA12N00
A10VSO，调节单元，开式回路，中等压力，公称尺寸：45 cm³，压力控制器，不带通轴驱动
A10VSO 是一款变量泵，带有采用斜盘式设计的轴向柱塞回转体，用于开式回路中的流体静力驱动。流量与传动速度和排量成正比。可通过调节旋转斜盘角度无级更改流量。
出色的吸油特性
低工作噪音
2 个泄油口
使用寿命长
控制响应时间较短
产品（轴向柱塞单元）    A10VS
操作类型    变量泵，开式回路
尺寸（排量） [cm³]    45
控制装置    压力调节器
系列    系列 3，索引号 1
旋转方向    右侧（朝轴端方向看）
密封材料    FKM（标准）
轴端    ISO 轴键
安装法兰    ISO 3019-2（公制），2 个孔
工作油口    B 侧面公制法兰，S 侧面公制法兰
通轴驱动    不带通轴驱动
用于电磁铁的插头    不带
旋转速度 [rpm]    1500
工作压力 [bar]    280
大排量 [cm³]    45.0
大排量设置    Variabel
小排量 [cm³]    0.0
小排量设置    Fix
大流量 [l/min]    67.0
小流量 [l/min]    0.0
内部泄油管路    否
验收机构（外部）    否
试验证明    不带
检验证书的语言代码    不带
涂色/底漆    不带
涂色/面漆    不带
重量 [kg]    24.292


力士乐REXROTH轴向柱塞泵 A A10VSO 28 DR /31R-VPA12N00
R910907369 AA10VSO28DR/31R-VPA12N00
A10VSO，调节单元，开式回路，中等压力，公称尺寸：28 cm³，压力控制器，不带通轴驱动
A10VSO 是一款变量泵，带有采用斜盘式设计的轴向柱塞回转体，用于开式回路中的流体静力驱动。流量与传动速度和排量成正比。可通过调节旋转斜盘角度无级更改流量。
出色的吸油特性
低工作噪音
2 个泄油口
使用寿命长
控制响应时间较短
产品（轴向柱塞单元）    A10VS
操作类型    变量泵，开式回路
尺寸（排量） [cm³]    28
控制装置    压力调节器
系列    系列 3，索引号 1
旋转方向    右侧（朝轴端方向看）
密封材料    FKM（标准）
轴端    ISO 轴键
安装法兰    ISO 3019-2（公制），2 个孔
工作油口    B 侧面公制法兰，S 侧面公制法兰
通轴驱动    不带通轴驱动
用于电磁铁的插头    不带
旋转速度 [rpm]    1500
工作压力 [bar]    280
大排量 [cm³]    28.0
大排量设置    Variabel
小排量 [cm³]    0.0
小排量设置    Fix
大流量 [l/min]    42.0
小流量 [l/min]    0.0
内部泄油管路    否
验收机构（外部）    否
试验证明    不带
检验证书的语言代码    不带
涂色/底漆    不带
涂色/面漆    不带
重量 [kg]    18



力士乐REXROTH轴向柱塞变量泵
A10VSO 系列 32
——斜盘结构轴向柱塞变量泵，用于开式回路中的静液压传动
——流量与传动速度和排量成正比。
——可通过调节旋转斜盘角度无级更改流量。
——已释放了流体静力的摇架轴承
——高压油口上的测量传感器链接
——底噪音等级
——低压脉动
——高效率
——高度抗气蚀、吸油压力和壳体压力峰值下降
——通用通轴驱动
液压油
变量泵 A10VSO 在使用符合 DIN 51524 的 HLP 矿物油下运行。
有关选择液压油的注意事项
选择液压油时，应确保工作温度范围内的工作粘度处于佳范围.
注意
部件任何部位的温度均不可高于 90 ℃。在确定轴承粘度时，应将表中的温差考虑在内。
液压油的过滤
更精细的过滤可以提高液压油的清洁度，从而延长轴向柱塞单元的使用寿命。
根据 ISO 4406，清洁度至少应维持在20/18/15 级。

DG – 两点直动式控制
通过将外部控制压力连接到油口 X，可以将变量泵的摆动角度设置为小。
这样就可以直接给行程柱塞供油 ，同时必须确保小压力 pSt ≥ 50 bar。
变量泵只可在 Vg min 和 Vg max 之间切换。
请注意，油口 X 所需的控制压力直接取决于油口 B 的实际工作压力pB。（参见控制压力特性曲线）。
大允许控制压力为280 bar。
DR – 压力控制器
压力控制器将泵出口的大压力限制在变量泵的控制范围内。变量泵仅提供执行器所需的液压油量。如果工作压力超过压力阀处
设置的压力设定值，则泵将调节至更小的排量以减少控制偏差。
——卸压状态的基本位置：Vg max。
——压力控制设置范围为1) 20 至 280 bar。标准设置为 280 bar。
DRG – 远程压力控制
对于远程压力控制，可以使用一个单独布置的溢流阀来设置目标压力。
为了实现远程压力控制，溢流阀可以通过外接管路连接至油口 X ，但该溢流阀不包含在 DRG 远程压力控制装置的供货范围之内。
控制阀的标准压差设置为20 bar。油口 X 处的先导流体量约为 1.5 l/min。如果需要其他设置（范围在 10 到 22 bar 之间），请以明文形式注明。
作为独立的溢流阀，我们推荐：
——直接控制式、液压或比例电动且适用于上述先导流体量的溢流阀。
管路长不得超过 2 m。
——卸压状态的基本位置:Vg max。
——压力控制设置范围为1) 20 至 280 bar。
DRF/DRS – 压力和流量控制
除了压力控制功能之外，还使用可变节流孔（例如方向阀）来调节节流孔上游和下游压差。这用于控制泵流量。无论压力等级如何变化，泵的流量将等于执行机构实际所需的流量。压力控制功能优先于流量控制功能。
注意
DRS 控制回路在 X 和油箱之间并无链接。所以必须能够在阀系统中卸载 LS 先导管路。
由于具有冲洗功能，因此还须确保阀系统有足够的能力卸载 X 管路。
——卸压状态的基本位置：Vg max。
——压力控制设置范围为1) 20 至 280 bar，
标准设置为 280 bar。
压差 ∆p
控制阀的标准压差设置为 14 bar。油口 X 处的先导流体量约为 1.5 l/min。如果需要其他设置（范围在 10 到 22 bar 之间），请以明文形式注明。
释放至油箱油口 X 上的负载引起零行程（“备用”）压力，这比规定压差 ∆p 高约 1 至 2 bar。系统影响未被考虑在内。
控制器数据
DR 压力控制数据。
大流量偏差按照驱动转速为 n = 1500 转/分钟进行测量。
LA...– 压力、流量和功率控制
采用 DR(G) 配备的压力控制。
采用 DR(G) 配备的压力控制。
为了在工作压力不断变化的情况下保持恒定的传动扭矩，需要改变摆动角及相应的轴向柱塞泵输出流量，以便流出的流量和压力保持不变。流量控制可能低于功率控制曲线。订购时，请用明文说明工厂交货时要设置的功率特性，例如在 1500 转/分钟时 20 kW。
控制器数据
有关 DR 压力控制器的数据。
有关FR 流量控制器的数据。
先导流体消耗大约 5.5 l/min。
ED –电动液压压力控制
ED 阀通过规定的可变线圈电流设置为一定压力。
当执行器（负载压力）有变化时，控制柱塞的位置将改变。
在此，泵摆动角（流量）增加或降低，直至重新达到电动预设的调定压力为止。
因此，泵只能输送执行器可以接受的液压油量。通过给定可变线圈电流，可以无级调节压力。
当电线圈电流变为零时，则可通过可调液压切断装置将压力限制为 pmax 。（在断电时确保其余功能，例如用于风机控制）ED 控制的响应时间特性曲线已根据风机的应用经过优化。
ER –电动液压压力控制
ER 阀通过规定的可变线圈电流设置为一定压力。
当执行器（负载压力）有变化时，控制柱塞的位置将改变。
在此，泵摆动角（流量）增加或降低，直至重新达到电动预设的调定压力为止。
因此，泵只能输送执行器可以接受的液压油量。通过给定可变线圈电流，可以无级调节压力。
当线圈电流变为零时，压力将被限制为 pmin（备用）。
组合泵 A10VSO + A10VSO
通过使用组合泵，可以带有多个相互独立的油路，无需副变速机构。
在订购组合泵时，应将一个泵和第二个泵的型号代码通过“+” 结合在一起。
订购示例：
A10VSO100DR/32R-VPB32UB8+A10VSO71DRF/32R-VSB22U00
允许使用两个同尺寸的单级泵组合（双联泵），考虑大 10 g (= 98.1 m/s2) 动态质量加速度，无需额外的支撑架。
对于超过两个泵的组合泵，必须计算安装法兰的允许质量扭矩。

安装说明
一般
在调试和运行过程中，轴向柱塞单元必须始终充满液压油并排放空气。若长期停用，也应考虑到上述注意事项。
特别是在“传动轴向上/向下”安装位置，必须彻底进行注油和排气，否则会存在无油运转等危险。
泵外壳内的壳体泄油必须通过位于高的泄油口排放到油箱。
如果多个设备的组合使用一个相同的泄油管路，则必须注意每个泵不超出相应的壳体压力。共用的泄油管路尺寸设计必须能够确保所有链接上的设备在任和运行状态下，尤其是在冷启动时，都不超出大允许的壳体压力。如果无法做到这点，必要时应铺设单独的泄油管路。
为了获得有利的噪音值，应使用弹性元件分离所有连接管路，并避免在油箱上方安装。
在所有工况下，吸油管路和泄油管路必须通入油箱中低油位以下的位置。允许吸油高度 hS源自总压力损失。但却不得高于hS max = 800 mm。在操作过程中以及冷启动过程中，油口 S 处的低吸油压力（参见第 6 页和第 8 页上的技术数据）也不得低于此低值。
在设计油箱时，确保吸油管路和泄油管路
之间有足够的距离。这可以防止加热的回油流量被直接吸回至吸油管路。
在油箱上安装
在油箱上方安装意味着轴向柱塞单元安装在油箱的低油位上方。为了防止轴向柱塞单元在位置 5 处排油，高差 hES min 必须至少为 25 mm。遵守大允许吸油高度 hS max = 800 mm。
油箱内安装
油箱内安装是指轴向柱塞单元安装在油箱内部、低油位以下。轴向柱塞单元位于液压油下方。轴向柱塞单元位于液压油下方。如果低油位等于或低于泵的上部边缘。带有电气部件(例如电子控制器、传感器) 的轴向柱塞单元不能安装在油箱的油位以下。
安装提示
由于壳体的紧凑设计，必须用内六角凹头螺钉固定轴向柱塞泵。请注意允许的高表面压力必须符合VDI 2230。
此外，还需要注意紧固扭矩。

项目规划注意事项
——A10VSO 泵设计用于开式回路。
——轴向柱塞单元的项目规划、组装和调试必须由合格人员进行。
——在使用轴向柱塞单元前，请完整阅读相应的说明手册。必要时，请向博世力士乐索取这些手册。
——在完成终设计之前，请索取必须遵守的安装图。
——必须遵循此处给定的数据和说明。
——轴向柱塞单元的特性曲线可能会因不同的工作条件(工作压力、油液温度) 而有所变化。
——保养：按标准我们的轴向柱塞单元在供货时均带有长达 12 个月的养护保障。养护保障期在佳的保存条件下有效，这些保存条件必须在技术数据表 90312 或操作手册中读取。
——并非本产品的所有型号都获准用于 ISO 13849 要求的安全功能。
——在使用电磁铁时，取决于所应用的控制系统，使用者可能会受到电磁影响。如果使用直流通电，则电磁铁不会产生电磁干扰，并且其运行不会受到电磁的干扰。如果用调制的直流（例如：PWM 信号）进行通电，则会有出现另一种属性的可
能。机床制造商必须检查电磁铁对某些人员及对其他部件造成影响的可能性。
——压力控制器并非对抗压力超负荷的防护担保。因此，在液压设备中必须设有溢流阀。
——工作管路油口：
– 油口和固定螺纹设计用于大规定压力。机器或系统制造商必须确保连接元件和管路的安全系数满足规定的工作条件(压力、流量、液压油、温度)。
– 工作管路油口和功能油口仅设计用于液压管路。
安全提示
——运行期间及运行后不久，轴向柱塞元件（特别是电磁铁）可能存在造成灼伤的风险。采取适当的安全措施（例如穿防护服）
——控制设备的移动部件（如阀芯）在某些情况下会由于污染物（如组件中的不纯液压油、磨损残渣或残余污物）而被堵住。
因此，轴向柱塞单元中的液压油流量和扭矩的增加将无法再对操作员的规范做出正确响应。即使使用各种过滤元件（外部或内部流量过滤），也无法排出故障，仅能够尽量减少风险。机器和系统制造商必须测试是否需要对机器的相关应用采取补救
措施，以将驱动执行器移至安全位置（如紧急停机），且根据需要，确保其正确执行。
德国力士乐REXROTH柱塞泵订货号和型号：
R902465472 AA10VSO140DRS/32R-VPB22U99
R902436353 AA10VSO100DRS/32R-VPB12N00-S1439
R902452707 AA10VSO45DFR1/32R-VPB12N00-S2655
R902452431 A10VSO71DRS/32R-VPB22U99-S2184
R902452431 AA10VSO71DRS/32R-VPB22U99-S2184
R902520810 AA10VSO71DRS/32R-VPB22U00E-S2184
R902449984 AA10VSO140DR/32R-VPB12N00
R902520808 AA10VSO140DRS/32R-VPB22U00E
R902534361 A10VSO140DRS/32R-VPB22U00E







力士乐轴向柱塞变量泵
A10VO系列5x
适用于具有中压要求的设备
规格 10 … 100
公称压力 250 bar
大压力 315 bar
开式回路
通轴驱动，用于安装公称规格相同的其他泵
经认可能用于高速运行
低工作噪音
控制响应时间较短
多种控制
具有高功率密度
斜盘式设计


力士乐REXROTH轴向柱塞变量泵
A11V(L)O 系列 1x
带通轴驱动的通用高压泵
规格 40 … 260
公称压力 350 bar
大压力 400 bar
开式回路
公制型号
通轴驱动，用于安装公称规格相同的其他泵
可选配公称尺寸在130到260之间的增压泵
特别是在叶轮泵型号（A11VLO）中可实现高速运行
多种控制
斜盘式设计



力士乐REXROTH压力和流量控制系统
SYDFEE-2X
带轴向柱塞可变排量泵 A10VSO.../31
规格 18 … 100
组件系列 2X
大工作压力 280 bar
功能： 摆动角控制、压力控制、扭矩极限、转速调节功能、主站 - 从站
通信： Sercos、PROFINET、EtherNET/IP、POWERLINK、VARAN、CAN over EtherCAT、ServoDrive over EtherCAT、模拟
控制系统可用于对轴向柱塞变量泵的摆动角、压力和功率进行电液控制（部分可选）。
包括以下组件：
轴向柱塞变量泵 A10VSO.../31
作为先导控制阀使用的 VT-DFP 型比例方向阀，带集成电子元件和感应式位置传感器。
用于检测摆动角的位置传感器
具有适当电平信号和动态功能的压力传感器（可选）
具有集成溢流功能的预载阀 SYDZ（可选）
始终屏蔽控制值和实际值电缆。
与天线或无线电发射源之间的距离必须至少为 1 m。
切勿在电力线路附近铺设信号线。
有关控制系统 SY(H)DFE 的补充注意事项请参见操作说明。
德国力士乐REXROTH压力和流量控制系统订货号和型号：
R901033003 SYDFEE-2X/071R-PPA12N00-0000-A0B1CX2
R901033003 SYDFEE-20/071R-PPA12N00-0000-A0B1CX2


力士乐REXROTH隔膜式蓄能器
HAD 型
设备系列 1X 和 2X
额定容积 0.075 … 3.5 升
大工作压力 350 bar
概述
液压气动蓄能器的主要任务之一是从液压气动系统中吸收一定体积的加压流体，并在需要时将其返回到系统中。由于液体处于压力之下，因此液压气动蓄能器被视为压力容器，并且必须针对大工作压力进行设计，同时考虑到安装的验收标准。
在大多数液压气动系统中，使用带有分离元件的液压气动蓄能器。根据设计的不同，分离元件分为气囊式、活塞式和隔膜式蓄能器。液压气动蓄能器主要由一个带有气密分离元件的液体和气体零部件构成。流体零部分与液压回路相连。压力升高时，气体压缩，并吸取液压气动蓄能器中的液体。压力下降时，压缩气体膨胀，并将储存的液体置换到回路中。
隔膜式蓄能器
隔膜式蓄能器由耐压钢容器组成，通常为球形到圆柱形。在蓄能器内部，由弹性可加工材料（弹性塑料）制成的膜片与关闭按钮及保护塞共同作为分离元件。它们符合压力设备指令 2014/68/EU。
概述
结构型式 隔膜式蓄能器，焊接
安装位置 任意位置，好为下方液体管接头
固定方式 利用紧定卡环或者通过螺纹套节
管路接口 旋入式螺纹
表面 喷漆，亮黑色
填充气体 氮气，低纯度等级 4.0，N2 = 99.99 Vol.-%
温度范围
NBR：–15 … +80°C 丙烯腈丁二烯橡胶
ECO：–35 … +80°C 环氧氯丙烷橡胶
FKM：–10 … +80°C 氟橡胶
应用，工作原理
应用
液压气动蓄能器可用于多种用途：
能量存储可在间歇运行的系统中节省泵驱动功率。
紧急情况的能源储备，例如液压泵出现故障时。
补偿泄漏损失。
周期性振动情况下的缓冲和减振。
压力和温度变化时进行容积平衡。
车辆的弹性元件。
机械冲击时的减震。
工作原理
液体几乎不可压缩，因此不能储存压力能。在液压气动蓄能器中，利用气体的可压缩性储存流体。使用的氮气必须至少符合 4.0 级纯度：N2 99.99 Vol.-%
注意事项
按规定使用
HAD..-1X/2X 型 Rexroth 隔膜式蓄能器用于构建固定机器和系统构造中的液压驱动系统。
隔膜式蓄能器必须通过紧固元件牢固地连接到机器或系统。紧固件应确保油接口不受张力。尤其不应该通过油接口传递张力或者静态或动态惯性力。
在选择合适的固时，必须考虑支撑结构的热膨胀和环境振动。



力士乐REXROTH蓄能器接头
R900033626 7/8-14UNF-366621

力士乐REXROTH电子压力开关
型号 HEDE10
组件系列 3X
工作压力 600 bar
EDE10-31/400/1/-GI-K35-0
HEDE10=液压-电气压力开关
3X=组件系列 30 … 39（30 … 39：安装和连接尺寸不变）
400=压力等级400bar
1=1 个转换输出和 1 个模拟量输出
GI=内螺纹 G1/4
K35=不带连接插头；连接头 M12 符合 DIN EN 61076-2-101，不带电缆，带 M12 接头，编码 A
0=不带密封件（带内螺纹）
一般信息
重量 kg 0.26
安装位置 任意
环境温度范围 °C -25 ... +80
存储温度范围 °C -40 ... +100
按照 DIN EN 60068-2-6:1996-05 进行正弦试验 10...2000 Hz，大 20 g，10 个双周期
按照 DIN EN 60068-2-27:1995-03 进行运输冲击试验 半正弦 50 g/11 ms，正方向 3 次， 负方向 3 次（总计 18 次单个冲击）
按照 DIN EN 60068-2-64 进行噪音测试：1995-08 20...2000 Hz，10 gRMS，24 h
符合性
CE
DIN EN 60947-1:2007/A1:2011 / A2:2014
DIN EN 60947-5-1：2004/A1:2009
DIN EN 61058-1：2002/A2:2008
DIN EN 60529:1991/A2:2013
UL
UL 508 第 17 版，文件编号：E223220（ 350 bar）
符合 DIN EN 60529 的防护等级 IP65/IP67，已安装并装配了连接插头
符合 EN 50178 的防护等级 III
液压油温度范围 （在压力开关的工作口处）-25 … +80°C
粘度范围 10 … 800mm2/s
液压油的大允许污染度；清洁度等级符合 ISO 4406 (c) 等级 20/18/15
电气
电气连接 M12 连接插头，镀金触点
输入变量
电源电压 UB 18 至 30 VDC
电流消耗 I < 50 mA
绝缘电阻 mΩ >100 (500 VDC)
输出参数
模拟量输出
电流承载能力 U 0 ...10 VDC（小负载 2000 Ω）
电压 I 4 ...20 mA（大负载 (UB – 10) x 50 Ω）
上升时间（10 至 90 %） t 3 ms
转换输出
输出功能 常开触点/常闭触点可编程
电流承载能力 I 150；200 (...60 °C)；250 (...40 °C) mA
电压降 U < 2.5 V 短路保护定时
抗过载 是
切换频率 f ≤ 170 Hz
准确度/型号
特性曲线误差 （符合端点设置 DIN16086）< ±0.5%
公称温度范围中的温度系数
零电位的大 TK 0.2 %/10 k
范围内的大 TK 0.2 %/10 k
滞环 < ± 0.25%
转换点准确度 < ± 0.5%
重复精度 0.1%
编程选项 滞环/窗口；常开触点/常闭触点；激活，停用延迟；衰减；指示装置/诊断输出
在参考条件下长期漂移（6 个月） 0.05 %
EMC
EN 61000-4-2 ESD kV 4/8
EN 61000-4-3 射频电磁波抗干扰检测 V/m 10
EN 61000-4-4 电性快速脉冲群抗干扰检测 kV 2
EN 61000-4-5 浪涌雷击测试 kV 1
EN 61000-4-6 传导抗干扰检测 V 10
反应时间
准备延时 s 0.3
短反应时间转换输出 ms < 3
可调节延时 dS、dr s 0...50
衰减转换输出 (dAP) s 0...4
衰减模拟输出 (dAA) s 0...4
上升时间模拟输出 ms < 3
小转换周期 1 亿/5 千万（压力等级 600 bar 时）
IO-Link 设备
传输类型 COM2 (38.4 kBaud)
IO-Link 修订版本 1.1
SDCI 标准 IEC 61131-9
简介 智能传感器：过程数据变量； 设备标识，设备诊断
SIO 模式 是
所需的主接口等级 A
过程数据（模拟） 1
过程数据（二进制） 2
短过程周期时间 t ms 2.3
显示
指示装置 3 x 绿色 LED（bar、psi、MPa）
切换状态 2 x 黄色 LED
测量值 4 位字母数字显示/交替显示 （红色和绿色）
力士乐REXROTH电子压力开关订货号和型号：
R901425474 HEDE10-31/250/1/-Gi-K35-0
R901425453 HEDE10-3X/250/2/-GI-K35-0
R901425475 HEDE10-31/400/1/-Gi-K35-0
R901425476 HEDE10-31/600/1/-GI-K35-0
R901433084 HEDE10-3X/400/1/-GA-K35-V

力士乐REXROTH压力开关 HEDE10-3X/250/1/-GI-K35-0
R901425474 HEDE10-31/250/1/-Gi-K35-0
电子压力开关，带显示器，1 个开关量输出和 1 个模拟量输出 0...10 V / 4...20 mA，压力范围 0 … 250 bar，4 针设备插头 M12x1，A 编码，节流元件
显示压力值和参数。通过 IO-Link 额外传输压力和诊断值。所有与介质接触的部件均由不锈钢制成。出色的过载和爆裂行为。
薄膜测量池
1 个开关量输出和 1 个模拟量输出 0…10 V / 4…20 mA
通过 IO-Link 或设备上的按钮进行配置
压力通道内的节流元件
4 针设备插头，M12x1，A 编码
产品属性
连接图    内螺纹 G1/4
产品系列    HEDE10
工作压力. [bar]    250
输出信号    1 个开关输出、1 个模拟输出
电源电压    24 VDC
电插头    4 芯设备插头，M12 x 1，A 编码
指示    是
电气连接说明    4 针设备插头，M12 x 1，编码 A 符合 EN 61076-2-101
符合性说明    CE - 电磁兼容性 2014/30/EURoHS 指令 2011/65/EU
液压油    HL,HLP,HFC,HETG,HEES,HFD
密封件    FKM
重量 [kg]    0.24

力士乐REXROTH压力开关HEDE10-3X/400/1/-GI-K35-0
R901425475 HEDE10-31/400/1/-Gi-K35-0
电子压力开关，带显示器，1 个开关量输出和 1 个模拟量输出 0...10 V / 4...20 mA，压力范围 0 … 400 bar，4 针设备插头 M12x1，A 编码，节流元件
显示压力值和参数。通过 IO-Link 额外传输压力和诊断值。所有与介质接触的部件均由不锈钢制成。出色的过载和爆裂行为。
薄膜测量池
1 个开关量输出和 1 个模拟量输出 0…10 V / 4…20 mA
通过 IO-Link 或设备上的按钮进行配置
压力通道内的节流元件
4 针设备插头，M12x1，A 编码
产品属性
连接图    内螺纹 G1/4
产品系列    HEDE10
工作压力. [bar]    400
输出信号    1 个开关输出、1 个模拟输出
电源电压    24 VDC
电插头    4 芯设备插头，M12 x 1，A 编码
指示    是
电气连接说明    4 针设备插头，M12 x 1，编码 A 符合 EN 61076-2-101
符合性说明    CE - 电磁兼容性 2014/30/EURoHS 指令 2011/65/EU
液压油    HL,HLP,HFC,HETG,HEES,HFD
密封件    FKM
重量 [kg]    0.23

力士乐REXROTH插入式接头 3P Z4L-SW +5M SPEZ
R900032018
电缆套件，3 针插头 (2 + PE) EN 175301-803，5 m
用于带插头 K4 的阀门。OEM 附件。工业用途。
电源电压    24 VDC
电插头    3 针设备插头 (2 + PE)
电气连接说明    3 针设备连接器 (2 + PE)，符合 EN 175301-803
符合性说明    RoHS 指令 2011/65/EU
重量 [kg]    0.438
REXROTH柱塞泵现货库存AA10VSO71DR/31R-VPA42N00
