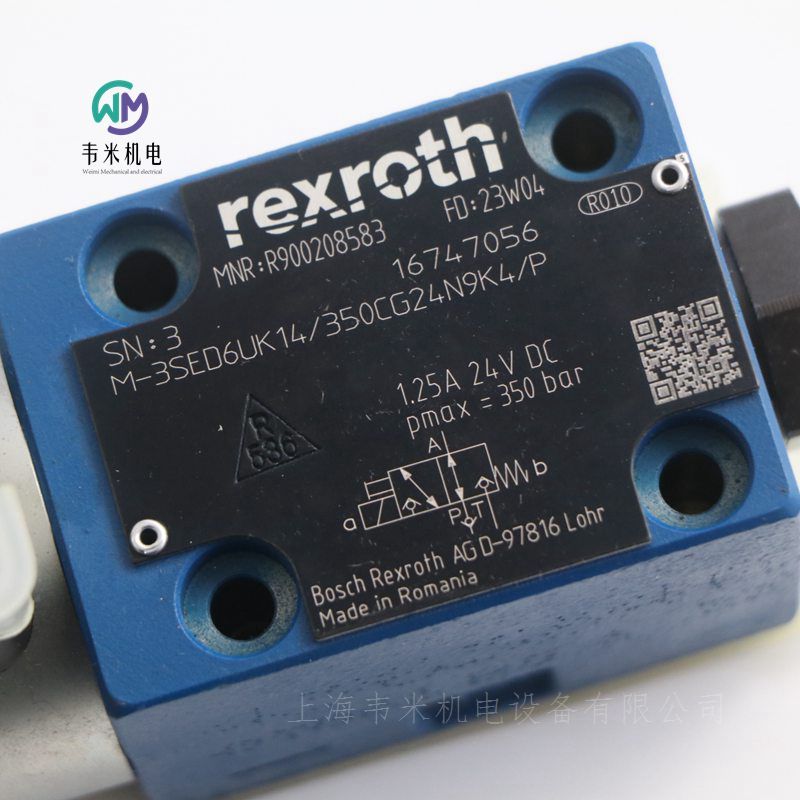

REXROTH电磁阀座M-3SED6UK14/350CG24N9K4/P

REXROTH电磁阀座M-3SED6UK14/350CG24N9K4/P，上海韦米机电设备有限公司主营供应产品，产品图片实物拍摄，原厂原装，质保一年，大量产品现货供应，价格优惠快速报价，联系人：雷青。欢迎咨询采购！

力士乐REXROTH电磁阀座R900208583
液压提升换向阀 M-3SED6UK1X/350CG24N9K4/P
R900208583 M-3SED6UK14/350CG24N9K4/P
公称尺寸 6, , 符号 UK, , 通过电磁驱动
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
阀座
直接驱动
在压力下具有更长的停滞期，也能安全切换
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    MSED6
工作压力[bar]    350
流量[l/min]    25
滑阀符号    符号UK
连接类型    底板安装
大小    6.
驱动类型    电磁阀驱动
端口数    3.
切换位置数量    2.
电源电压    24伏直流电
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD
密封    NBR
重量[kg]    1.42

力士乐REXROTH电磁操作的二位二通、二位三通和二位四通方向座阀
M-.SED6
规格 6
组件系列 1X
大工作压力 350 bar
大流量 25 l/min
特点
电磁操作的直动式方向座阀
油口安装面符合 DIN 24340 形式 A（不带孔）
油口安装面符合 ISO 4401-03-02-0-05（带孔）
安全切换，也能够承受压力下的较长停机时间
带可拆卸线圈的湿式插脚直流线圈（若为交流电源则必须装有整流器）
电磁线圈可旋转 90°
更换线圈时，不必打开耐压密闭腔体
电气连接作为单个连接
带隐藏的手动应急控制，可选
位置感应开关（无触点）
产品说明
二位四通方向座阀
二位二通和二位三通方向座阀
M-.SED 型号的方向阀是电磁操作的直动式方向座阀。该阀控制流体的启动、停止和方向，主要由壳体、线圈、阀座和以及闭合元件组成。
手动应急操作允许在不给线圈通电的情况下切换阀。
基本原理 （二位三通方向座阀）
阀的初始位置（常开“UK”或常闭“CK”）由弹簧的布置情况决定。闭合元件后的腔体连接到油口 P，并且与油口 T 密封隔开。因此，阀门根据启动力（线圈和弹簧）进行压力补偿。
通过特殊的闭合元件，油口 P、A 和 T 可加载大工作压力 (350 bar)，并且流体可流向两个方向（请参阅符号）！
在初始位置，闭合元件由弹簧压入阀座，在阀芯位置，它由线圈 压入阀座。因此，流体被堵塞。
通过二位二通方向座阀，回油口在内部关闭。
二位四通方向座阀
二位二通和二位三通方向座阀
通过二位三通方向座阀下方称为 Plus-1 板的叠加阀板，可实现二位四通方向座阀的功能。
Plus-1 板的功能
初始位置：
不操作主阀。弹簧将闭合元件保持在阀座 上。油口 P 被堵塞，油口 A 连接到油口 T。控制油路连接 A 和控制阀芯的较大区域，因而可卸载至油箱。通过 P 施加的压力会将滚珠推到阀座上。因此，P 连接到 B，并且 A 连接到 T。
过渡位置：
启动主阀后，闭合元件克服弹簧移动，并且被压入阀座。在此期间，将堵塞油口 T，而将 P、A 和 B 短暂连接在一起。
切换位置：
P 连接到 A。由于泵压力经由 A 作用在控制阀芯的较大区域上，滚珠被压入阀座。因此，B 连接到 T，P 连接到 A。Plus-1 板中的滚珠具有“阀芯正遮盖”。
注意！
当使用差动液压缸时，为避免过压，必须将液压缸的环形区域连在 A 处。
节流插件
根据主要工作条件，如果在切换过程中可能出现流量超过阀的性能限制的情况，就需要使用节流插件。
示例：
蓄能器工作，
作为先导控制阀与内部先导控制液压油分流结合使用。
二位二通和二位三通方向座阀
节流插件插入到座阀的油口 P 中。
二位四通方向座阀
节流插件插入到 Plus-1 板的油口 P 中
单向阀插件
单向阀插件允许流体从 P 自由流向 A，并能够无泄漏阻止从 A 到 P 的流动。
二位二通和二位三通方向座阀
单向阀插件插入到座阀的油口 P 中。
二位四通方向座阀
单向阀插件插入到 Plus-1 板的油口 P 中。
德国力士乐REXROTH电磁阀座订货号和型号：
R900224526 M-3SED6CK13/350CG24N9K4/V
R900052392 M-3SED6CK1X/350CG24N9K4
R900223863 M-3SED6CK14/350CG205N9K4
R900052621 M-3SED6UK14/350CG24N9K4
R900052621 M-3SED6UK13/350CG24N9K4
R900208583 M-3SED6UK1X/350CG24N9K4/P
R900208583 M-3SED6UK14/350CG24N9K4/P
R900223893 M-3SED6UK14/350CG110N9K4/V
R901236806 M-3SED6UK13/350CG220N9K4/V
R900224592 M-3SED6UK13/350CG220N9K4

力士乐REXROTH电磁阀座R900223863
液压提升换向阀 M-3SED6CK1X/350CG205N9K4
R900223863 M-3SED6CK14/350CG205N9K4
公称尺寸 6, , 符号 CK, , 通过电磁致动
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
阀座
直接驱动
在压力下具有更长的停滞期，也能安全切换
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    MSED6
工作压力[bar]    350
流量[l/min]    25
滑阀符号    符号CK
连接类型    底板安装
大小    6.
驱动类型    电磁阀驱动
端口数    3.
切换位置数量    2.
电源电压    205伏直流电
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
符合性说明    CE–低压指令2014/35/EU
液压油    HL、HLP、HLPD、HVLP、HVLPD
密封    NBR
重量[kg]    1.38

力士乐REXROTH溢流阀
R900423723 DBDS6K18/100
R900423723 DBDS6K1X/100
溢流阀，直动式
产品属性
产品系列分类
减压阀，直接操作
连接图
安装腔DBD NG6
产品系列类型    DBD..K
工作压力[bar]    400
端口号    2.
流量[l/min]    50
正常位置    常闭
连接类型    旋入插装阀
螺纹    M28x1.5
标称流量[l/min]    50
驱动类型    手动驱动
调整选项    带六角头和保护帽的衬套
接口    G 1/4
密封材料    NBR
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
产品类型    DBD..K
重量[kg]    0.38

力士乐REXROTH溢流阀
R900427601 DBDS10K1C/630
R900427601 DBDS10K1X/630
溢流阀，直动式
产品属性
产品系列分类
减压阀，直接操作
连接图    安装孔位DBD NG10
产品系列类型    DBD..K
工作压力[bar]    630
端口号    2.
流量[l/min]    120
正常位置    常闭
连接类型    旋入插装阀
螺纹    M35x1.5
标称流量[l/min]    120
驱动类型    手动驱动
调整选项    带六角头和保护帽的衬套
接口    G 1/2
密封材料    NBR
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
产品类型    DBD..K
重量[kg]    0.56

力士乐REXROTH溢流阀
R900424288 DBDS30K1C/315
R900424288 DBDS30K1X/315
溢流阀，直动式
产品属性
产品系列分类
减压阀，直接操作
连接图    安装腔DBD NG30
产品系列类型    DBD..K
工作压力[bar]    315
端口号    2.
流量[l/min]    330
正常位置    常闭
连接类型    旋入插装阀
螺纹    M60x2
标称流量[l/min]    330
驱动类型    手动驱动
调整选项    带六角头和保护帽的衬套
接口    G 1 1/2
密封材料    NBR
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
产品类型    DBD..K
重量[kg]    2.18

力士乐REXROTH溢流阀
R900424271 DBDS20K18/315
R900424271 DBDS20K1X/315
溢流阀，直动式
产品属性
产品系列分类
减压阀，直接操作
连接图    安装腔DBD NG20
产品系列类型    DBD..K
工作压力[bar]    400
端口号    2.
流量[l/min]    250
正常位置    常闭
连接类型    螺纹插装阀
螺纹    M45x1.5
标称流量[l/min]    250
驱动类型    手动驱动
调整选项    带六角头和保护帽的衬套
接口    G 1
密封材料    NBR
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
产品类型    DBD..K
重量[kg]    0.92

力士乐REXROTH溢流阀
R900424267 DBDS20K18/100
R900424267 DBDS20K1X/100
溢流阀，直动式
产品属性
产品系列分类
减压阀，直接操作
连接图    安装孔DBD NG20
产品系列类型    DBD..K
工作压力[bar]    400
端口号    2.
流量[l/min]    250
正常位置    常闭
连接类型    旋入插装阀
螺纹    M45x1.5
标称流量[l/min]    250
驱动类型    手动驱动
调整选项    带六角头和保护帽的衬套
接口    G 1
密封材料    NBR
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
产品类型    DBD..K
重量[kg]    0.9

力士乐REXROTH溢流阀
R900424149 DBDS10K18/200
R900424149 DBDS10K1X/200
溢流阀，直动式
产品属性
产品系列分类
减压阀，直接操作
连接图
安装通径  DBD NG10
产品系列类型    DBD..K
大工作压力[bar]    630
端口号    2.
大流量[l/min]    120
正常位置    常闭
连接类型    旋入插装阀
螺纹    M35x1.5
标称流量[l/min]    120
驱动类型    手动驱动
调整选项    带六角头和保护帽的衬套
接口    G 1/2
密封材料    NBR
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
产品类型    DBD..K
重量[kg]    0.52


力士乐REXROTH溢流阀
R900422543 DBDS30K18/25
R900422543 DBDS30K1X/25
溢流阀，直动式
产品属性
产品系列分类    减压阀，直接操作
连接图    安装腔DBD NG30
产品系列类型    DBD。K
大工作压力[bar]    315
端口号    2.
大流量[l/min]    330
正常位置    常闭
连接类型    旋入插装阀
螺纹    M60x2
标称流量[l/min]    330
驱动类型    手动驱动
调整选项    带六角头和保护帽的衬套
螺口    G 1 1/2
密封材料    NBR
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
产品类型    DBD。K
重量[kg]    1.97

力士乐REXROTH溢流阀
R900437348 DBDS6G1X/200V
R900437348 DBDS6G1A/200V
公称尺寸 6，P → T，机械操作
高性能范围内的工业液压阀。设定值的可靠压力限制
带保护帽的六角形
六角形
提升阀座设计中的比例压力阀
直接驱动
S6
产品属性
连接图
管螺纹G1/4 ISO 228-1
产品系列    DBD.6-30
工作压力[bar]    200
流量[l/min]    50
滑阀符号    P→T
连接类型    螺纹连接
尺寸    6.
驱动类型    机械驱动
端口数量    2.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    1.57

力士乐REXROTH溢流阀
R900423722 DBDS6G1X/50
公称尺寸 6，P → T，机械操作
高性能范围内的工业液压阀。设定值的可靠压力限制
带保护帽的六角形
六角形
提升阀座设计中的比例压力阀
直接驱动
S6
产品属性
连接图
管螺纹G1/4 ISO 228-1
产品系列    DBD.6-30
工作压力[bar]    50
流量[l/min]    50
滑阀符号    P→T
连接类型    螺纹连接
尺寸    6.
驱动类型    机械驱动
端口数量    2.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    1.57

力士乐REXROTH溢流阀
R900429224 DBDS6G1X/50V
R900429224 DBDS6G1A/50V
公称尺寸 6，P → T，机械操作
高性能范围内的工业液压阀。设定值的可靠压力限制
带保护帽的六角形
六角形
提升阀座设计中的比例压力阀
直接驱动
S6
产品属性
连接图
管螺纹G1/4 ISO 228-1
产品系列    DBD.6-30
工作压力[bar]    50
流量[l/min]    50
滑阀符号    P→T
连接类型    螺纹连接
尺寸    6.
驱动类型    机械驱动
端口数量    2.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    1.6

力士乐REXROTH溢流阀
R900433216 DBDS6G1X/315V
R900433216 DBDS6G1A/315V
公称尺寸 6，P → T，机械操作
高性能范围内的工业液压阀。设定值的可靠压力限制
带保护帽的六角形
六角形
提升阀座设计中的比例压力阀
直接驱动
S6
产品属性
连接图
管螺纹G1/4 ISO 228-1
产品系列    DBD.6-30
工作压力[bar]    315
流量[l/min]    50
滑阀符号    P→T
连接类型    螺纹连接
尺寸    6.
驱动类型    机械驱动
端口数量    2.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU（乙二醇+酯基）、HFDR
密封    FKM
重量[kg]    1.57

力士乐REXROTH溢流阀
R900423720 DBDS6G1X/315
R900423720 DBDS6G1A/315
公称尺寸 6，P → T，机械操作
高性能范围内的工业液压阀。设定值的可靠压力限制
带保护帽的六角形
六角形
提升阀座设计中的比例压力阀
直接驱动
S6
产品属性
连接图
管螺纹G1/4 ISO 228-1
产品系列    DBD.6-30
工作压力[bar]    315
流量[l/min]    50
滑阀符号    P→T
连接类型    螺纹连接
尺寸    6.
驱动类型    机械驱动
端口数量    2.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    1.57

力士乐REXROTH溢流阀
R900448375 DBDS6G1X/25V
R900448375 DBDS6G1A/25V
公称尺寸 6，P → T，机械操作
高性能范围内的工业液压阀。设定值的可靠压力限制
带保护帽的六角形
六角形
提升阀座设计中的比例压力阀
直接驱动
S6
产品属性
连接图
管螺纹G1/4 ISO 228-1
产品系列    DBD.6-30
大工作压力[bar]    25
大流量[l/min]    50
滑阀符号    P→T
连接类型    螺纹连接
尺寸    6.
驱动类型    机械驱动
端口数量    2.
切换位置数量    2.
液压油
HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    1.61


力士乐REXROTH溢流阀
R900423718 DBDS6G1X/25
R900423718 DBDS6G1A/25
公称尺寸 6，P → T，机械操作
高性能范围内的工业液压阀。设定值的可靠压力限制
带保护帽的六角形
六角形
提升阀座设计中的比例压力阀
直接驱动
S6
产品属性
连接图    管螺纹G1/4 ISO 228-1
产品系列    DBD.6-30
大工作压力[bar]    25
大流量[l/min]    50
滑阀符号    P→T
连接类型    螺纹连接
尺寸    6.
驱动类型    机械驱动
端口数量    2.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    1.56


力士乐REXROTH溢流阀
R900438640 DBDS6G1X/100V
R900438640 DBDS6G1A/100V
公称尺寸 6，P → T，机械操作
高性能范围内的工业液压阀。设定值的可靠压力限制
带保护帽的六角形
六角形
提升阀座设计中的比例压力阀
直接驱动
S6
产品属性
连接图    管螺纹G1/4 ISO 228-1
产品系列    DBD.6-30
大工作压力[bar]    100
大流量[l/min]    50
滑阀符号    P→T
连接类型    螺纹连接
尺寸    6.
驱动类型    机械驱动
端口数量    2.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU（乙二醇+酯基）、HFDR
密封    FKM
重量[kg]    1.56


力士乐REXROTH安全阀R900769434
溢流阀 R900769434 DBDH20K1X/315E
R983038038 DBDH20K1X/315IN010
公称尺寸 20，P → T，机械操作
高性能范围内的工业液压阀。可靠的压力限制到设定值
提升阀座设计中的比例压力阀
直接驱动
旋钮
H20
产品属性
连接图    安装腔DBD NG20
产品系列    DBD.6-30
压力[bar]    315
流量[l/min]    166
阀芯符号    P→T
连接类型    旋入插装阀
通径大小    20
驱动类型    带机械驱动
端口数量    2.
开关位置数量    2.
液压油    HL，HLP
密封    NBR
重量[kg]    1.06

力士乐REXROTH安全阀R900424201
溢流阀R900424201 DBDH6K1X/315
溢流阀，直动式
产品属性
产品系列分类    减压阀，直接操作
连接图    安装腔DBD NG6
产品系列类型    DBD。K
压力[bar]    400
端口数    2.
流量[l/min]    50
正常位置    常闭
滑阀提升阀    提升阀类型
直接-先导    直接作用
连接类型    旋入插装阀
孔    M28x1,5
标称流量【l/min】    50
驱动类型    手动驱动
调整选项    旋钮
端口    G 1/4
密封材料    NBR
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
重量[kg]    0.41

力士乐REXROTH溢流阀 DBDH6P1X/200
R900427242 DBDH6P1X/200
公称尺寸 6，P → T，机械操作
高性能范围内的工业液压阀。可靠的泄压设定压力。
产品属性
连接图    底板安装NG6
产品系列    DBD.6-30
压力[bar]    400
流量[l/min]    50
阀芯符号    P→T
连接类型    底板安装
大小    6.
驱动类型    手动驱动
端口数量    2.
开关位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    1.63

力士乐REXROTH安全阀
R900769369 DBDS6K1X/100E
高功率范围的工业液压阀。可靠的压力限制到设定值
带保护帽的六角形
六角形
锥形阀座设计中的连续压力阀
直接操作
S6
产品特性 连接图像
拧入孔DBD NG6
产品系列 DBD.6-30
压力[bar] 100.
体积流量[l/min] 52.
活塞符号 P→T
连接类型 旋入式阀
标称尺寸 6.
操作类型 具有机械操作
连接数 2.
开关位置数量 2.
符合性说明 CE，压力设备指令2014/68/EU
压力流体 HLP，HLP
密封 NBR
重量[kg] 0.54

力士乐REXROTH限压阀DBDS10K1X/100
R900424147 DBDS10K18/100
减压阀，直接控制
旋入式阀门
工作压力630巴（9150磅/平方英寸）
流速120 l/min（32 gpm）
拧入孔M35x1,5
产品特性
连接图像
拧入孔DBD NG10
产品系列的分类
减压阀，直接控制
产品系列类型
DBD..k
连接数    2.
压力[bar]    630
体积流量[l/min]    120
正常位置    关闭，无电
阀锥阀    插入式设计
连接类型    旋入式阀
直接预控    直接控制
拧入孔    M35x1,5
额定流量【l/min】    120
调整选项    带六角和保护帽的插座
连接    G 1/2
密封材料    NBR
压力流体    HLP、HLP、hdpd、HVLP、HVLPD、HFC
重量[kg]    0.52

力士乐REXROTH限压阀DBDS6P1X/400
R900423731 DBDS6P1X/400
标称尺寸6，P→T，机械操作
高功率范围的工业液压阀。可靠的压力限制到设定值
直接操作
S6
锥形阀座设计中的连续压力阀
带保护帽的六角形
六角形
产品特性
连接类型    板组件NG6
压力[bar]    400
体积流量[l/min]    50
活塞符号    P→T
连接类型    板式结构
标称尺寸    6.
操作类型    具有机械操作
连接数    2.
开关位置数量    2.
压力流体    HLP、HLPD、HVLP、HVLPD、HFC（Fuchs：Hydrotherm 46M、Renosafe 500、Petrofer：Ultra-Safe 620、Houghton：Safe 620、Union：Carbide HP5046）
密封件    NBR
重量[kg]    1.621
REXROTH电磁阀座M-3SED6UK14/350CG24N9K4/P
