REXROTH溢流阀ZDB6DA2-20/350V

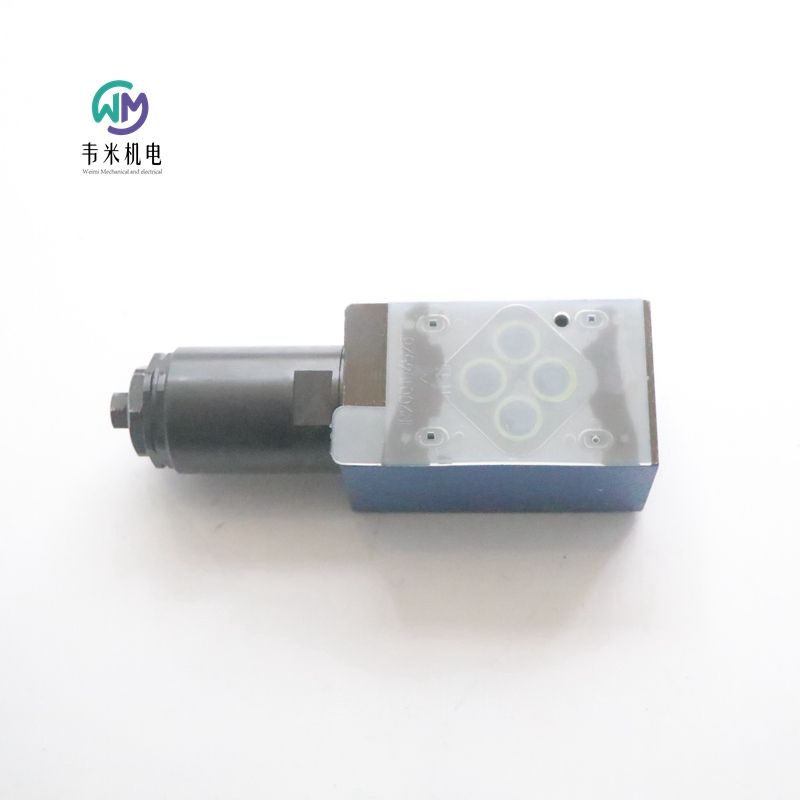

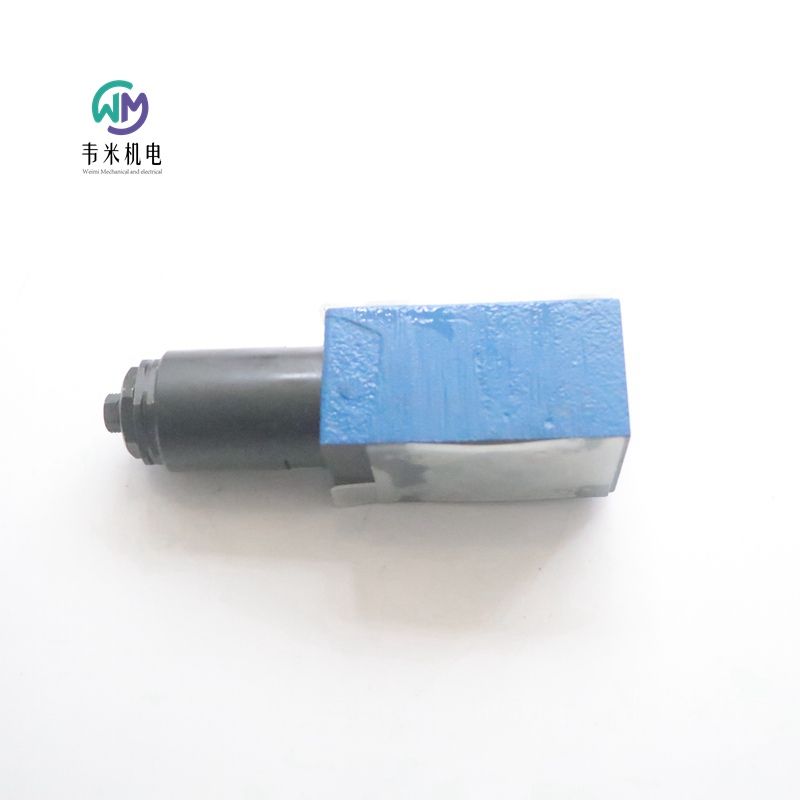

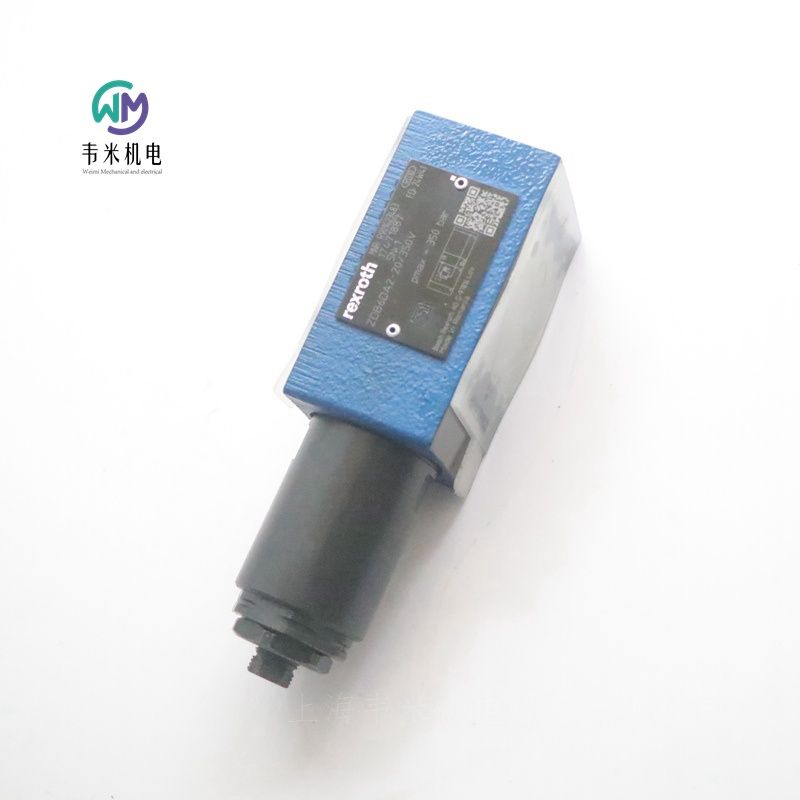

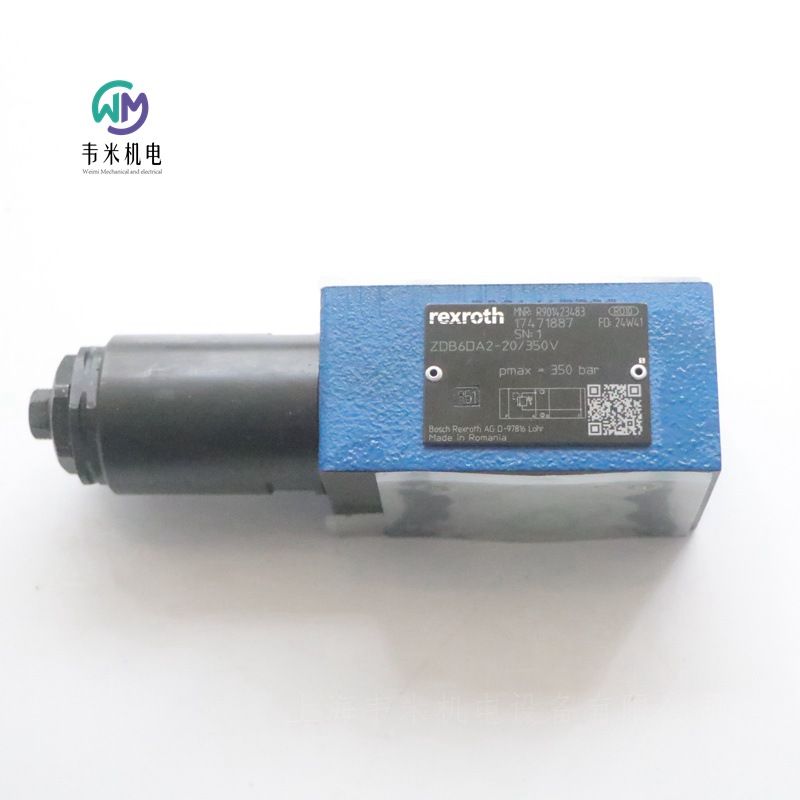

REXROTH溢流阀ZDB6DA2-20/350V，上海韦米机电设备有限公司主营产品，产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH溢流阀ZDB6DA2-2X/350V
R901423483 ZDB6DA2-20/350V
公称尺寸 6，符号 A - T，带手动操作
液压  阀门  压力阀  机械溢流阀  溢流阀
高性能范围内的工业液压阀。可靠限压至设定值
切换阀
限压阀
带六角的主轴
连接图    ISO 4401-03-02-0-05
产品系列    Z.DB6D
工作压力. [bar]    350.0
体积流量 [l/min]    60.0
活塞符号    A → T
连接类型    叠加阀板
标称尺寸    6
驱动类型    通过手动致动
连接数    4
开关位置数    2
电气连接说明    3 芯连接器 (2 + PE)，符合 EN 175301-803 标准
液压油    HETG、HFDU、HL、HLP、HEES、HEPG
密封件    FKM
重量 [kg]    1.26
R961011124
密封套件 Z(2)DB 6 D.-2X/.V

力士乐REXROTH减压阀
直动式
ZDBD型和Z2DBD型
—尺寸 6
—组件系列2X
—工作压力 350 巴
—流量 60 升/分钟
特性
—夹层板阀
—符合ISO 4401-03-02-0-05的标准
—4种压力等级，可选
—3种调节类型，可选：
– 带六角形的主轴
– 旋钮
– 带刻度的可锁定旋钮
—5个可选行动方向
—防腐蚀设计
功能，部分
ZDB6D和Z2DB6D型压力阀是夹层板设计的直接操作式泄压阀。
这些阀门主要由带阀座的壳体和控制滑阀组成。系统压力通过调节类型来设定。
阀门在静止位置时处于关闭状态，可保护液压系统及其部件免受过大压力的影响。
这些阀门反应迅速、静音且几乎无泄漏。得益于其阀座设计，它们能够抵抗油污。控制阀芯的内置阻尼确保了极高的稳定性，并且随着流量的增加，压力上升幅度很小。
在交付状态下，阀门被设置为*小可能压力。通道P施加的系统压力作用于控制滑阀。如果系统压力增加到设定值以上，控制滑阀打开，液压油从通道P流入通道T。这可将系统压力限制在设定值。
对于“MP”、“MA”和“MB”版本，可使用测量端口处的压力测压元件记录和监测设定系统压力。
产品参数
重量
—类型 ZDBD
– 版本“1”和“2”的重量为1.3公斤
– 版本“3”重量1.4公斤
—Z2DBD型
– 版本“1”和“2”的重量为2.3公斤
– 版本“3” 重量 2.4 千克
安装位置 任意
环境温度范围 °C –15 … +80
根据EN ISO 13849标准，MTTFd值为75年（更多详情请参阅数据表08012）
液压的
工作压力（或操作压力）
—版本“P”、“A”、“B”、“C”
– 端口A、B，P  350bar
– T型端口  200bar（版本“1”和“2”）；100bar（版本“3”）
—版本“D”
– A端口和B端口  200bar（版本“1”和“2”）；100bar（版本“3”）
– P口和T口  350bar
回流压力 理想情况下，减压至储罐
设定压力
—版本“50”  50bar
—版本“100”  100bar
—版本“200”  200bar
—版本“350”  350bar
压力等级棒 50 100 200 350
每转压差  bar 7 14 27 46
流量（升/分钟） 60
液压油温度范围  –15 … +80°C
粘度范围  10 ... 500mm²/s（优选50 ... 120mm²/s）
液压油的允许污染度根据ISO 4406 (c)的清洁度等级 20/18/15
德国力士乐REXROTH溢流阀订货号和型号：
R901423483 ZDB6DA2-20/350V
R901422002 ZDB6DP2-2X/350MPV
R901476582 ZDB6DP3-2X/200MPV
R901423475 ZDB6DP3-2X/350MPV
REXROTH溢流阀ZDB6DA2-20/350V
