REXROTH电磁阀R900561284 4WE6GA62/EG24N9K4

REXROTH电磁阀R900561284 4WE6GA62/EG24N9K4，上海韦米机电设备有限公司主营产品，销售热线： ；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

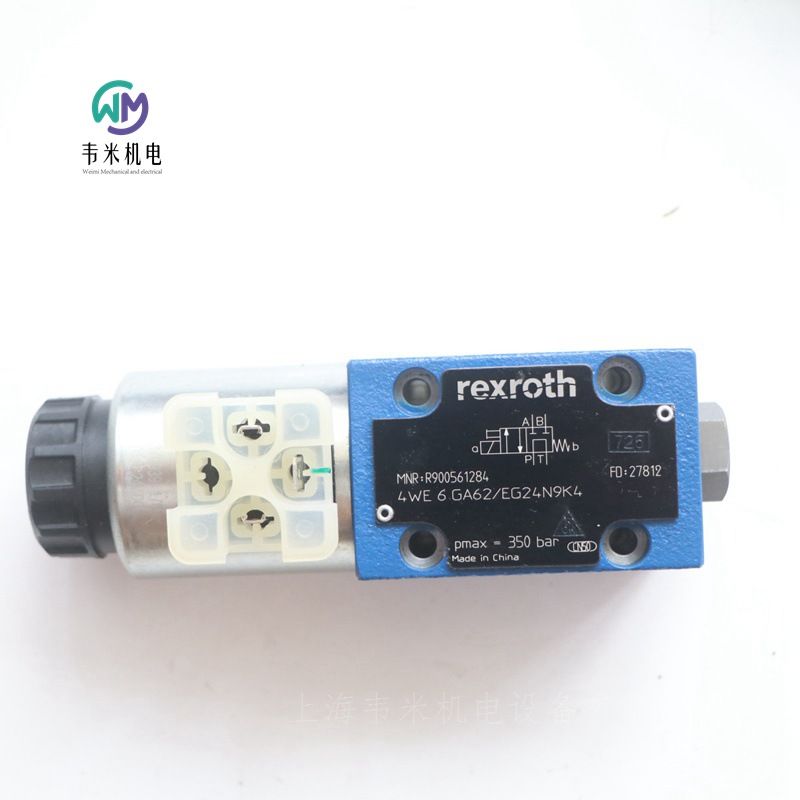

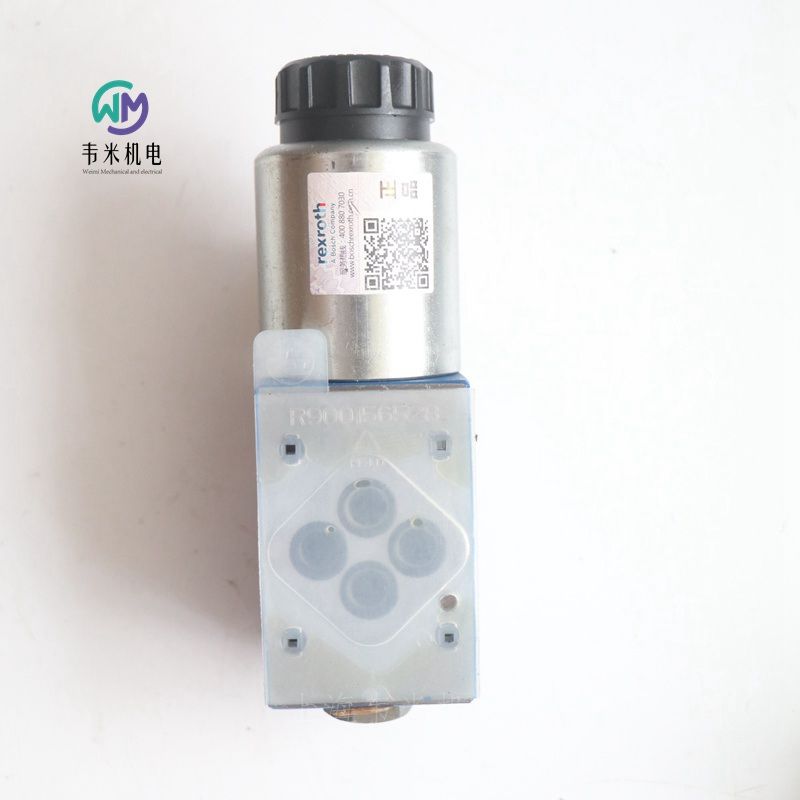

力士乐REXROTH电磁阀R900561284
液压方向短管阀 4WE6GA6X/EG24N9K4

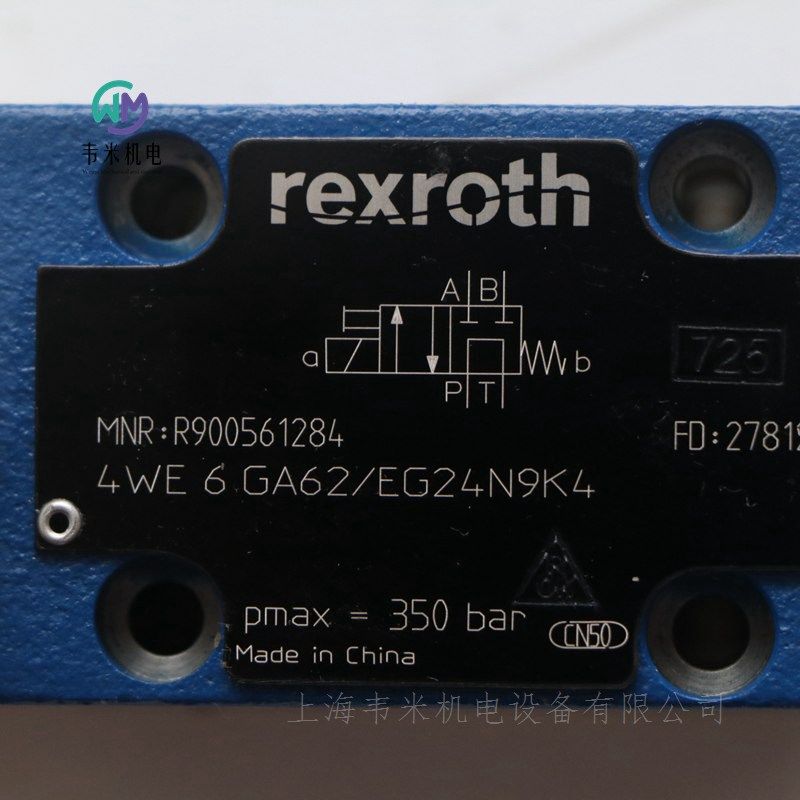

R900561284 4WE6GA62/EG24N9K4
公称尺寸 6，符号 G，电磁操作，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
直接驱动
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    WE6./E
工作压力[bar]    350
流量[l/min]    80
滑阀符号    符号GA
连接类型    底板安装
大小    6.
驱动类型    电磁阀驱动
端口数    4.
切换位置数量    2.
电源电压    24伏直流电
电子连接器    3极连接器（2+PE）
连接器，3极（2+PE）EN 175301-803，无电路，黑色
插入式连接器R901017011 3P Z4 M SW-SPEZ
连接器，3极（2+PE）EN 175301-803，无电路，灰色
插入式连接器R901017010 3P Z4 M GR SPEZ。
连接器，3极（2+PE）EN 175301-803，带LED，黑色
插入式连接器R901017022 3P Z5L M 12-240V SPEZ
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    1.46

力士乐REXROTH带电磁启动的直动式方向滑阀
WE 6...E
规格 6
组件系列 6X
大工作压力 350 bar
大流量 (DC) 80 l/min
大流量 (AC) 60 l/min
三位四通、二位四通或二位三通型号
油口安装面，符合 ISO 4401-03-02-0-05（带或不带孔）
高功率线圈，可选旋转 90°
电气连接作为单个或对中连接
辅助操纵装置，可选
阀芯位置监控，可选
当电压 > 50 VAC 或 > 75 VDC 时，CE 符合性符合低电压指令 2014/35/EU
电磁线圈是经过认可的组件，带有 UR 标记，符合 UL 906，版本 1982，可选
通过 CSA 认证，可选
WE 型号的方向阀为电磁线圈操作方向滑阀，该阀可用作电磁组件。它们用于控制流动的开始、停止和方向。
该方向阀的基本构成为壳体、一个或两个电磁铁、控制阀芯和复位弹簧。
在断电状态下，控制阀芯由复位弹簧保持在中间位置或初始位置（版本 "O" 除外）。
接通液压油中的电磁铁时，控制阀芯从其静止位置到所需的终端位置。这样可根据所选符号发出所需的流体方向。
在关闭电磁铁后，控制阀芯将被推回至中间位置或初始位置（带 "OF" 器的阀和不带弹簧类型 "O" 的阀除外）。
辅助操作可在磁铁不通电的情况下手动切换阀门。
液压系统必须正确排风，以确保正常运行。
不带弹簧复位 "O"（仅适用于符号 A、C 和 D）
这种型号为带两个切换位置和两个电磁铁且不带器的方向阀。在控制阀芯处不带弹簧复位的阀在断电状态下无确定的初始位置。
不带弹簧复位，带器 "OF"（仅适用于符号 A、C 和 D）
这种型号为带两个开关位置和两个电磁铁且带器的方向阀。控制阀芯通过器固定在相应的切换位置。因此，在操作过程中，无需向电磁铁施加电流，这有助于节能操作。
型号 "73...A12"（软切换行为）
控制阀芯和电磁线圈的组成减少了阀门打开或关闭时发生的换向行程的次数。与标准阀相比，换向行程（测量为加速度值 a）可以减少约 85 %，具体取决于控制阀芯的型号（参见 "加速度值"）。
注意：
连接两个或多个阀门的泄油管路中的压力峰值可能导致带有器的型号发生意外的控制阀芯运动。建议铺设单独的回油管路或在泄油管路中安装单向阀。
由于设计原理，阀门会发生内部泄漏，泄漏量在使用寿命期间会增加。
节流插件
根据主要工作条件，如果在切换过程中可能出现流量超过阀的性能限制的情况，将需要使用节流插件。
技术数据：
重量
带一个线圈的电磁阀  1.45kg
带两个线圈的电磁阀  1.95kg
安装位置  任意
环境温度范围
标准型号
NBR 密封件  -20...50℃
FKM 密封件  -15...50℃
存储温度范围  5...40℃
工作压力
标准型号  350bar
型号“SO407”  315bar
流量
标准型号
电压 DC  80l/min
型号“SO407”  60l/min
交流电压 AC  60l/min
液压油温度范围
NBR 密封件  -20...80℃
FKM 密封件  -15...80℃
粘度范围  2.8...500mm²/s
液压油的允许污染度 符合 ISO 4406 (c) 规定的清洁度等级  等级 20/18/15
德国力士乐REXROTH电磁阀订货号和型号：
R900561180 3WE6A62/EG24N9K4
R900915873 3WE6A62/EG24N9K4/V
R900935575 3WE6A62/EG220N9K4/V
R900915672 3WE6A62/EW230N9K4
R978017740 3WE6A6X/EG24N9K4/62
R900561270 3WE6B62/EG24N9K4
R900948958 3WE6B62/EG24N9K4/V
R900907814 3WE6B9-62/EG24N9K4
R900561272 4WE6C62/EG24N9K4
R900901748 4WE6C62/EW110N9K4
R900908879 4WE6D62/EG110N9K4
R900944594 4WE6D62/EG110N9K4/V
R900561274 4WE6D62/EG24N9K4
R900564105 4WE6D62/EG24N9K4/V
R900908590 4WE6D62/EG24N9K4/B12
R900903081 4WE6D62/EG205N9K4
R900916984 4WE6D62/EG220N9K4
R901008688 4WE6D62/EG220N9K4/V
R900551704 4WE6D6X/EW110N9K4
R900551704 4WE6D62/EW110N9K4
R900909559 4WE6D62/EW230N9K4
R900917825 4WE6D62/EW230N9K4/V
R901483086 4WE6D62/OFEG110N9K4/B12
R900567512 4WE6D62/OFEG24N9K4
R900907727 4WE6D62/OFEG24N9K4/B08
R900903465 4WE6D62/OFEG24N9K4/V
R900920691 4WE6D62/OFEG220N9K4
R900922533 4WE6FB62/EG24N9K4
R900567997 4WE6J73-62/EG24N9K4/A12
R900561290 4WE6JA62/EG24N9K4
R900931967 4WE6JA62/EG24N9K4/B08
R900901751 4WE6L62/EG24N9K4
R900903463 4WE6L62/EG24N9K4/V
R900577475 4WE6M62/EG24N9K4
R900571012 4WE6R62/EG24N9K4
R900905896 4WE6Y62/EW110N9K4
R900556472 4WE6Y62/EG24K4QMAG24
R900561276 4WE6Y62/EG24N9K4
R900909178 4WE6Y62/EG24N9K4/B08
R900917497 4WE6Y62/EG24N9K4/B10
R900922335 4WE6Y62/EG220N9K4
R900765505 4WE6Y62/EG26N2K4K
R901073870 3WE6A62/OFEG220N9K4
R901235381 4WE6D46-62/OFEG24N9K72LSO407
R900561274 4WE6D6X/EG24N9K4
R900574632 4WE6D62/EG24K4QMBG24
R900909559 4WE6D6X/EW230N9K4
R900546257 4WE6D73-62/EG24N9K4/A12
R900924524 4WE6D73-62/EG24N9K4/A12V
R901235374 4WE6D73-6X/EG24N9K72L/A12
R901235373 4WE6D73-62/EG24N9K72L/A12=AN
R900927437 4WE6D73-62/EG24N9K4/A12B10
R900561278 4WE6E62/EG24N9K4
R900903464 4WE6E62/EG24N9K4/V
R900921477 4WE6E62/EG24N9K4/B10
R900558641 4WE6E62/EW110N9K4
R900912492 4WE6E62/EW230N9K4
R901259406 4WE6E73-62/EG24N9K72L/A12=AN
R900561280 4WE6EA62/EG24N9K4
R900561281 4WE6EB62/EG24N9K4
R901162080 4WE6EB62/EG220N9K4
R901034409 4WE6E6X/BG24NXDZ2/V
R900551703 4WE6J62/EW110N9K4
R900908878 4WE6J62/EG110N9K4
R900561288 4WE6J62/EG24N9K4
R900901045 4WE6J62/EG24N9K4/B08
R900548271 4WE6J62/EG24N9K4/B10
R900922535 4WE6J62/EG24N9K4/B20
R900911762 4WE6J62/EW230N9K4
R900912079 4WE6J62/EW230N9K4/B10
R900548772 4WE6J62/EG24N9K4/V
R900922207 4WE6J62/EG220N9K4
R901235012 4WE6J62/EG24N9K72L
R900548271 4WE6J6X/EG24N9K4/B10
R900765511 4WE6J62/EG26N2K4K
R900561291 4WE6JB62/EG24N9K4
R900932917 4WE6JB62/EG24N9K4/V
R900561292 4WE6Q6X/EG24N9K4
R901235370 4WE6Q62/EG24N9K72L
R900942675 4WE6PA62/EG24N9K4
R901396247 4WE6U62/EG110N9K4/V
R900940418 4WE6Y11-62/EG24N9K4
R900909415 4WE6Y62/EW230N9K4
R900923204 4WE6Y62/EG24N9K4QMAG24
R900561286 4WE6H62/EG24N9K4
R900549534 4WE6HA62/EG24N9K4
R900912494 4WE6H62/EW230N9K4
R900913702 4WE6H73B62/EG24N9K4/A12
R900561282 4WE6G62/EG24N9K4
R900912493 4WE6G62/EW230N9K4
R900561284 4WE6GA62/EG24N9K4
R900578186 4WE6UA62/EG24N9K4
R901396248 4WE6U62/EG220N9K4/V
R901509281 4SEC6E2X/G24N9K4
R900962555 4WE6E6X/EG24K4QR0G24S
R900969834 4WE6G6X/EG24N9K4/A12
R900917184 4WE6J73-6X/EG96N9K4/A12

力士乐REXROTH单向阀
Z1S 6
规格 6
组件系列 4X
大工作压力 350 bar
大流量 40 l/min
用于垂直叠加的叠加阀
- 作为角阀
- 作为直通阀
油口安装面符合 ISO 4401-03-02-0-05
多种单通道和双通道阻塞功能
由于阀心采用高性能塑料制成，因此具有的密封性
防腐蚀设计
通过更换外部密封圈可轻松调节为用于特殊液压油
带测量油口，可选
可应要求作为单向节流阀提供
Z1S 型阀是一种采用叠加阀板设计的直动式单向阀。
它可用来无泄漏地阻塞一个方向上的流量，同时允许相反方向上的自由回流。
阀心的行程受塑料弹簧座的限制。已安装的弹簧支持闭合运动。当没有液压油流通过阀门时，弹簧将阀心保持在闭合位置。
与直通阀相比，角阀多可以连通或关闭三个内部通道。由保护塞实现止挡和密封功能。
注意：
对于蓝色塑料弹簧座安装在阀板侧时采用的所有安装位置，均不会在此位置使用额外的密封圈！
在组件侧，密封圈（常见）用于密封下游安装的装配。
已安装的塑料弹簧座具有密封功能，不予以拆除或损坏。
德国力士乐REXROTH单向阀：
R901086051 Z1S6P05-41/V
R901086051 Z1S6P05-40/V
R901086052 Z1S6P30-40/V
R901086090 Z1S6D05-40/V
R901086058 Z1S6T05-40/V
R901124305 Z1S6T15-41/V
R901086059 Z1S6T30-40/V

力士乐REXROTH单向阀R901086051
叠加式单向阀 Z1S6P05-4X/V
R901086051 Z1S6P05-40/V
公称尺寸 6，P2 → P1，带机械操作
高性能范围内的工业液压阀。根据液压符号可靠阻断油流
直接驱动
P通道无泄漏堵塞
开启压力0.5巴
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    Z1S6
工作压力[bar]    350
流量[l/min]    40
滑阀符号    P2→P1
连接类型    叠加阀
大小    6.
驱动类型    机械驱动
端口数    4.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    0.78

力士乐REXROTH叠加式单向阀
R901124305 Z1S6T15-4X/V
R901124305 Z1S6T15-41/V
公称尺寸 6，T1 → T2，带机械操作
液压阀、隔离阀和梭阀、止回阀、单向阀、叠加阀
高性能范围内的工业液压阀。根据液压符号可靠阻断油流
直接驱动
开启压力1.5巴
T通道无泄漏堵塞
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    Z1S6
工作压力[bar]    350
流量[l/min]    40
滑阀符号    T1→T2
连接类型    叠加式
尺寸    6.
驱动类型    机械驱动
端口数量    4.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    0.78

力士乐REXROTH叠加式单向阀
R901086032 Z1S6E50-4X/V
公称尺寸 6，A1 → A2，B1 → B2，带机械操作
液压阀、隔离阀和梭阀、止回阀、单向阀、叠加阀
高性能范围内的工业液压阀。根据液压符号可靠阻断油流
直接驱动
通道A和B无泄漏堵塞
开启压力5bar
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 Z1S6
工作压力[bar]    350
流量[l/min]    40
滑阀符号    A1→A2，B1→B2
连接类型 叠加阀
尺寸 6.
驱动类型 机械驱动
端口数量 4.
切换位置数量 2.
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    0.76

力士乐REXROTH叠加式单向阀
R901086060 Z1S6T50-4X/V
公称尺寸 6，T1 → T2，带机械操作
液压阀、隔离阀和梭阀、止回阀、单向阀、叠加阀
高性能范围内的工业液压阀。根据液压符号可靠阻断油流
直接驱动
T通道无泄漏堵塞
开启压力5bar
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    Z1S6
工作压力[bar]    350
流量[l/min]    40
滑阀符号    T1→T2
连接类型    叠加阀
尺寸    6.
驱动类型    机械驱动
端口数量    4.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    0.79

力士乐REXROTH叠加式单向阀
R901298613 Z1S6B15-4X/V
公称尺寸 6，B1 → B2，带机械操作
液压阀、隔离阀和梭阀、止回阀、单向阀、叠加阀
高性能范围内的工业液压阀。根据液压符号可靠阻断油流
直接驱动
通道B无泄漏堵塞
开启压力1.5巴
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    Z1S6
工作压力[bar]    350
流量[l/min]    40
滑阀符号    B1→B2
连接类型    叠加式
尺寸    6.
驱动类型    机械驱动
端口数量    4.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    0.78

力士乐REXROTH叠加式单向阀
R901086070 Z1S6A05-4X/V
公称尺寸 6，A1 → A2，带机械操作
液压阀、隔离阀和梭阀、止回阀、单向阀、叠加阀
高性能范围内的工业液压阀。根据液压符号可靠阻断油流
开启压力0.5巴
直接驱动
通道A无泄漏堵塞
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    Z1S6
工作压力[bar]    350
流量[l/min]    40
滑阀符号    A1→A2
连接类型    叠加式
尺寸    6.
驱动类型    机械驱动
端口数量    4.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    0.78

力士乐REXROTH叠加式单向阀
R901086077 Z1S6B05-4X/V
公称尺寸 6，B1 → B2，带机械操作
液压阀、隔离阀和梭阀、止回阀、单向阀、叠加阀
高性能范围内的工业液压阀。根据液压符号可靠阻断油流
开启压力0.5巴
直接驱动
通道B无泄漏堵塞
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    Z1S6
工作压力[bar]    350
流量[l/min]    40
滑阀符号    B1→B2
连接类型    叠加式
尺寸    6.
驱动类型    机械驱动
端口数量    4.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    0.78

力士乐REXROTH叠加式单向阀
R901220126 Z1S6C15-4X/V
公称尺寸 6，A1 → A2，带机械操作
液压阀、隔离阀和梭阀、止回阀、单向阀、叠加阀
高性能范围内的工业液压阀。根据液压符号可靠阻断油流
直接驱动
通道A无泄漏堵塞
开启压力1.5巴
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    Z1S6
工作压力[bar]    350
流量[l/min]    40
滑阀符号    A1→A2
连接类型    叠加式
尺寸    6.
驱动类型    机械驱动
端口数量    4.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    0.78

力士乐REXROTH叠加式单向阀
R901086081 Z1S6C05-4X/V
公称尺寸 6，A1 → A2，带机械操作
液压阀、隔离阀和梭阀、止回阀、单向阀、叠加阀
高性能范围内的工业液压阀。根据液压符号可靠阻断油流
开启压力0.5巴
直接驱动
通道A无泄漏堵塞
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    Z1S6
工作压力[bar]    350
流量[l/min]    40
滑阀符号    A1→A2
连接类型    叠加式
尺寸    6.
驱动类型    机械驱动
端口数量    4.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    0.78

力士乐REXROTH叠加式单向阀
R901086601 Z1S6P05-4XVS090
公称尺寸 6，P2 → P1，带机械操作
液压阀、隔离阀和梭阀、止回阀、单向阀、叠加阀
高性能范围内的工业液压阀。根据液压符号可靠阻断油流
开启压力0.5巴
直接驱动
P通道无泄漏堵塞
特殊类型90
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    Z1S6
工作压力[bar]    350
流量[l/min]    40
滑阀符号    P2→P1
连接类型    叠加式
尺寸    6.
驱动类型    机械驱动
端口数量    4.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    0.77

力士乐REXROTH叠加式单向阀
R901086037 Z1S6F05-4X/V
公称尺寸 6，P2 → P1，T1 → T2，带机械操作
液压阀、隔离阀和梭阀、止回阀、单向阀、叠加阀
高性能范围内的工业液压阀。根据液压符号可靠阻断油流
开启压力0.5巴
直接驱动
P和T通道无泄漏堵塞
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    Z1S6
工作压力[bar]    350
流量[l/min]    40
滑阀符号    P2→P1，T1→T2
连接类型    叠加式
尺寸    6.
驱动类型    机械驱动
端口数量    4.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    0.76

力士乐REXROTH叠加式单向阀
R901086086 Z1S6C30-4X/V
公称尺寸 6，A1 → A2，带机械操作
液压阀、隔离阀和梭阀、止回阀、单向阀、叠加阀
高性能范围内的工业液压阀。根据液压符号可靠阻断油流
开启压力3 bar
直接驱动
通道A无泄漏堵塞
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    Z1S6
工作压力[bar]    350
流量[l/min]    40
滑阀符号    A1→A2
连接类型    叠加式
尺寸    6.
驱动类型    机械驱动
端口数量    4.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    0.78
