力士乐电磁球阀现货库存M-3SEW6C38/420MG24N9K4

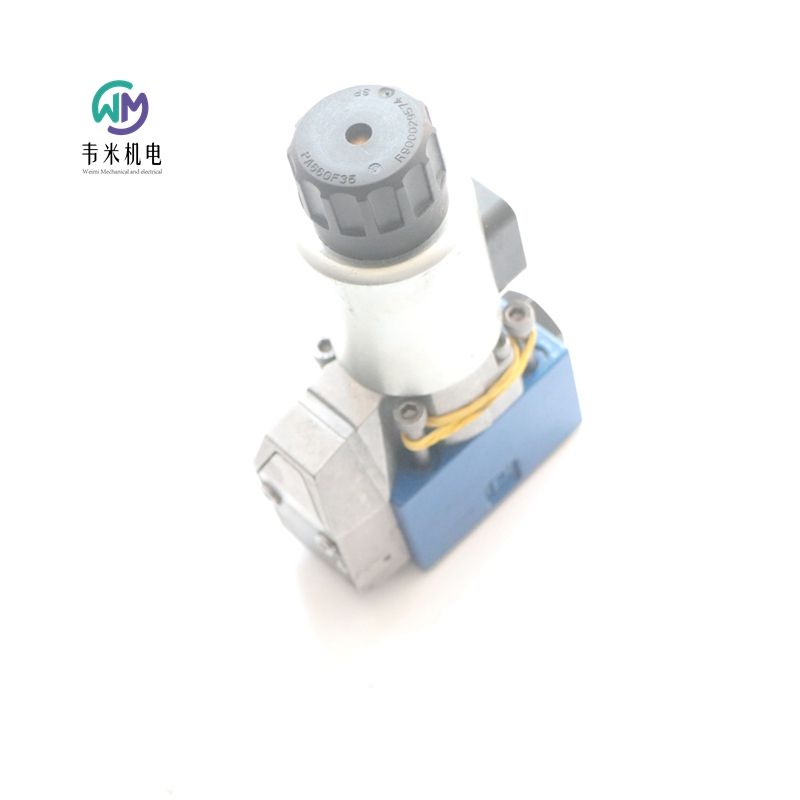

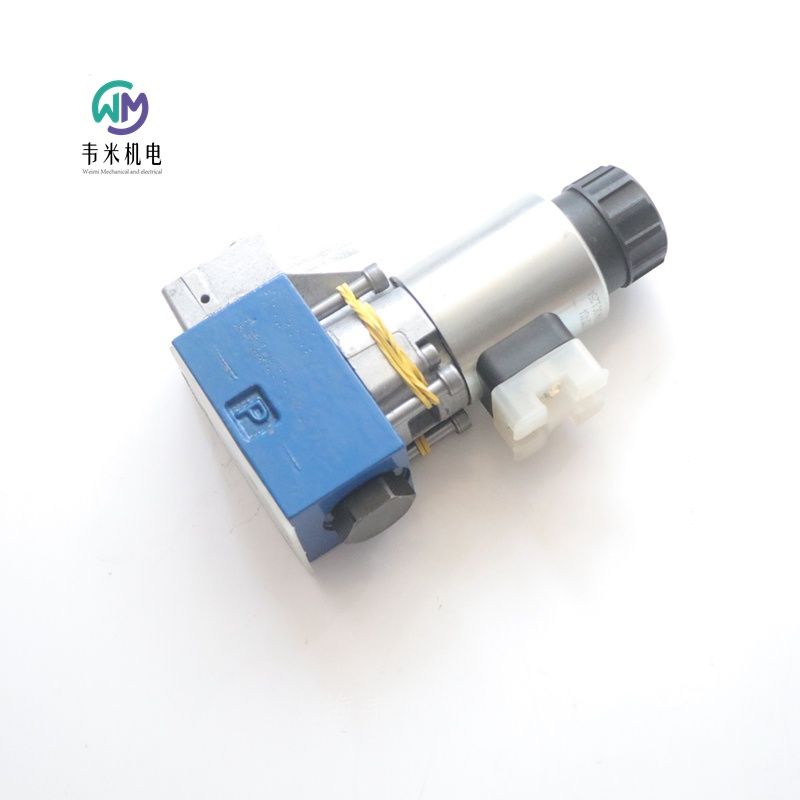

力士乐电磁球阀现货库存M-3SEW6C38/420MG24N9K4，上海韦米机电设备有限公司主营产品，产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

博世力士乐的换向阀可切换流动方向，从而切换液压驱动器的运动或旋转方向。通过相应的转换符号来释放或阻塞所需线路。
力士乐REXROTH液压提升换向阀 M-3SEW6C3X/420MG24N9K4

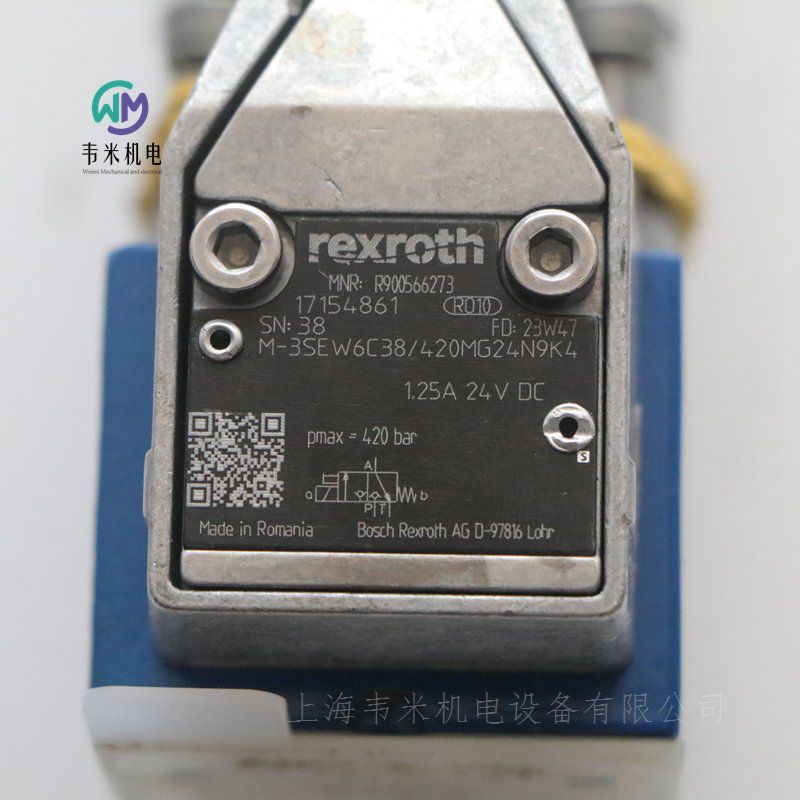

R900566273 M-3SEW6C38/420MG24N9K4
公称尺寸 6，符号 C，电磁操作，24 V DC
高性能范围内的工业液压阀，根据液压符号可靠切换油流方向
带隐藏式手动操作
座阀
直动式
连接图    ISO 4401-03-02-0-05
大压力 [bar]    420
大体积流量 [l/min]    25
活塞符号    符号 C
连接类型    板式结构
标称尺寸    6
驱动类型    带电磁操作
连接数    3
开关位置数    2
电源电压    24 VDC
电插头    3 针设备插头 (2 + PE)
电气连接说明    3 针设备连接器 (2 + PE)，符合 EN 175301-803
液压油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封    NBR
重量 [kg]    1.5

力士乐REXROTH换向座阀，直动式，带电磁铁操纵
M-.SEW 6
规格 6
组件系列 3X
大工作压力 420 / 630 bar
大流量 25 l/min
特点
二位二通、二位三通或二位四通型号
油口安装面符合 DIN 24340 形式 A
油口安装面符合 ISO 4401-03-02-0-05
带可拆卸线圈的气隙直流线圈
电磁线圈可旋转 90°
更换线圈时，不必打开耐压密闭腔体
电气连接作为单个连接
辅助操纵装置，可选
位置感应开关和接近传感器（无触点）
二位二通和二位三通方向座阀
SEW 型号的方向阀是电磁操作的方向座阀。该阀控制流体的启动、停止和方向。
该阀主要由壳体、线圈、强化的阀系统以及闭合元件滚珠/阀芯组成。
基本原理
在初始位置，滚珠/阀芯由弹簧压入阀座，在切换位置，它由线圈 压入阀座。线圈 的力通过斜手柄和滚珠 施加到两侧密封的驱动推杆上。两个密封元件之间的腔体连接到油口 P。因此，阀系统根据起动力（线圈或复位弹簧）进行压力补偿。因此，可在不超过 630 bar 的情况下使用阀门。
注意！
二位三通方向座阀具有“阀芯负遮盖”。因此，必须始终连接油口 T。这意味着，在切换过程中（从一个阀座开始打开到另一个阀座关闭）油口 P–A–T 相互连接。然而，此过程在很短时间内即可完成，因此在几乎所有使用情况下都无关紧要。
手动应急操作允许在不给线圈通电的情况下切换阀。
要确保不超过的 大流量！如果适用，可插入 用于流量限制的节流插件。
二位四通方向座阀
通过二位三通方向座阀下方称为 Plus-1 板的叠加阀板，可实现二位四通方向座阀的功能。
Plus-1 板的功能
初始位置：
不操作主阀。弹簧将滚珠保持在阀座 上。油口 P 被堵塞，油口 A 连接到油口 T。除此之外，一条控制油路连接 A 和控制阀芯 的较大区域，因而可卸载至油箱。通过 P 施加的压力会将滚珠推到阀座上。现在，P 连接到 B，并且 A 连接到 T。
过渡位置：
启动主阀时，阀芯克服弹簧移动并被压入阀座。在此期间，将堵塞油口 T，而将 P、A 和 B 短暂连接在一起。
切换位置：
P 连接到 A。由于泵压力经由 A 作用在控制阀芯 的较大区域上，滚珠被压入阀座。因此，B 连接到 T，P 连接到 A。Plus-1 板中的滚珠具有“阀芯正遮盖”。
注意！
如果差动液压缸的环形区域未连接至油口 A，在切换过程中油口 B 将由于过压而产生一个压力峰值。压力峰值有可能超过大工作压力的允许限值。
节流插件
根据主要工作条件，如果在切换过程中可能出现流量超过阀的性能限制的情况，将需要使用节流插件。
示例：
蓄能器工作，
作为先导控制阀与内部先导控制液压油分流结合使用。
二位二通和二位三通方向座阀
节流插件插入到座阀的油口 P 中。
二位四通方向座阀 （参阅功能说明）
节流插件插入到 Plus-1 板的油口 P 中。
单向阀插件
单向阀插件允许流体从 P 自由流向 A，并能够无泄漏阻止从 A 到 P 的流动。
二位二通和二位三通方向座阀 （参阅功能说明）
单向阀插件插入到座阀的油口 P 中。
二位四通方向座阀 （参阅功能说明）
单向阀插件插入到 Plus-1 板的油口 P 中。
可依照阀芯符号以及的工作压力和流量使用座阀（请参阅性能限制）。
为确保安全运行，必须注意以下内容：
为了对阀进行安全切换和/或将其保持在阀芯位置，压力必须为 pP ≥ pA ≥ pT （出于设计原因）。
座阀具有阀芯负遮盖，即在切换过程中，会产生油泄漏。然而，此过程在很短时间内即可完成，因此在几乎所有使用情况下都无关紧要。
不得超过的大流量（如有必要，可以使用节流插件来限制流量）！
Plus-1 板：
当使用 Plus-1 板（二位四通方向控制功能）时，要遵守以下较低的工作值： p小 = 8 bar； qV > 3 l/min。
可根据任务明确油口 P、A、B 和 T。不得随意对其进行交换或关闭！
对于三通和四通阀芯位置，必须始终连接油口 T。
请遵守压力等级和压力分配！
德国力士乐REXROTH电磁球阀订货号和型号：
R900049834 M-3SEW6C36/420MG24N9K4/V
R900566273 M-3SEW6C37/420MG24N9K4
R901290869 M-3SEW6C36/420MG24N9Z2/B08VSO865
R901290869 M-3SEW6C37/420MG24N9Z2/B08VSO865
R901290869 M-3SEW6C38/420MG24N9Z2/B08VSO865
R900566279 M-3SEW6C37/630MG24N9K4
R900566289 M-3SEW6U38/630MG24N9K4
R900566283 M-3SEW6U36/420MG24N9K4
R900566283 M-3SEW6U37/420MG24N9K4
R900570516 M-3SEW6U37/420MG24N9K4/B15
R900203314 M-3SEW6U37/420MG24N9K4/B18
R900570174 M-3SEW6U36/420MG24N9K4/V
R900570174 M-3SEW6U37/420MG24N9K4/V
R900566283 M-3SEW6U38/420MG24N9K4
R900570174 M-3SEW6U38/420MG24N9K4/V
R900566289 M-3SEW6U37/630MG24N9K4
R900206563 M-3SEW6U3X/420MG220N9K4

力士乐REXROTH电磁球阀R900203314
液压提升换向阀 M-3SEW6U3X/420MG24N9K4/B18
R900203314 M-3SEW6U38/420MG24N9K4/B18
公称尺寸 6, , 符号 U, , 通过电磁驱动
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
阀座
直接驱动
在压力下具有更长的停滞期，也能安全切换
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    M缝纫6
工作压力[bar]    420
流量[l/min]    25
滑阀符号    符号U
连接类型    底板安装
大小    6.
驱动类型    电磁阀驱动
端口数    3.
切换位置数量    2.
电源电压    24伏直流电
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD
密封    NBR
重量[kg]    1.48

力士乐REXROTH电磁球阀线圈R900221884
磁性线圈 GZ45-4 24V K4K

力士乐REXROTH电磁球阀
R900077153 M-3SEW6U3X/420MG24N9K4/B20
公称尺寸 6，符号 U，带电磁操作，24 VDC
液压阀，方向阀，方向开/关阀，液压提升换向阀
高性能范围内的工业液压阀，根据液压符号可靠地切换油流方向
直接驱动
阀座阀
带隐蔽式辅助驱动装置
带Ø2.0 mm的油口插入件
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    M-3SEW6
工作压力[bar]    420
流量[l/min]    25
滑阀符号    符号U
连接类型    底板安装
尺寸    6.
驱动类型    电磁阀驱动
端口数量    3.
切换位置数量    2.
电源电压    24伏直流电
电气连接器    3极连接器（2+PE）
普通接线盒插头
不带灯，黑色R901017011 3P Z4 M SW-SPEZ
不带灯，灰色R901017010 3P Z4 M GR SPEZ
带灯，黑色R901017022 3P Z5L M 12-240V SPEZ
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HFC
密封    NBR
重量[kg]    1.52

力士乐REXROTH电磁球阀
R900566279 M-3SEW6C3X/630MG24N9K4
公称尺寸 6，符号 C，带电磁操作，24 VDC
液压阀，方向阀，方向开/关阀，液压提升换向阀
高性能范围内的工业液压阀，根据液压符号可靠地切换油流方向
直接驱动
阀座阀
带隐蔽式辅助驱动装置
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    M-3SEW6
工作压力[bar]    630
流量[l/min]    25
滑阀符号    符号C
连接类型    底板安装
尺寸    6.
驱动类型    电磁阀驱动
端口数量    3.
切换位置数量    2.
电源电压    24伏直流电
电气连接器    3极连接器（2+PE）
普通接线盒插头
不带灯，黑色R901017011 3P Z4 M SW-SPEZ
不带灯，灰色R901017010 3P Z4 M GR SPEZ
带灯，黑色R901017022 3P Z5L M 12-240V SPEZ
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HFC
密封    NBR
重量[kg]    1.5


力士乐REXROTH电磁球阀
R900572244 M-3SEW6U3X/420MG24N9K4/P
公称尺寸 6，符号 U，带电磁操作，24 VDC
液压阀，方向阀，方向开/关阀，液压提升换向阀
高性能范围内的工业液压阀，根据液压符号可靠地切换油流方向
直接驱动
阀座阀
带隐蔽式辅助驱动装置
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    M-3SEW6
工作压力[bar]    420
流量[l/min]    25
滑阀符号    符号U
连接类型    底板安装
尺寸    6.
驱动类型    电磁阀驱动
端口数量    3.
切换位置数量    2.
电源电压    24伏直流电
电气连接器    3极连接器（2+PE）
普通接线盒插头
不带灯，黑色R901017011 3P Z4 M SW-SPEZ
不带灯，灰色R901017010 3P Z4 M GR SPEZ
带灯，黑色R901017022 3P Z5L M 12-240V SPEZ
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HFC
密封    NBR
重量[kg]    1.5


力士乐REXROTH电磁球阀
R900213294 M-3SEW6U3X/630MG24N9K4/B15
公称尺寸 6，符号 U，带电磁操作，24 VDC
液压阀，方向阀，方向开/关阀，液压提升换向阀
高性能范围内的工业液压阀，根据液压符号可靠地切换油流方向
直接驱动
阀座阀
带隐蔽式辅助驱动装置
带Ø1.5 mm的节气门嵌件
产品属性
连接图
ISO 4401-03-02-0-05
产品系列    M-3SEW6U
工作压力[bar]    630
流量[l/min]    25
滑阀符号    符号U
连接类型    底板安装
尺寸    6.
驱动类型    电磁阀驱动
端口数量    3.
切换位置数量    2.
电源电压    24伏直流电
电气连接器    3极连接器（2+PE）
普通接线盒插头
不带灯，黑色R901017011 3P Z4 M SW-SPEZ
不带灯，灰色R901017010 3P Z4 M GR SPEZ
带灯，黑色R901017022 3P Z5L M 12-240V SPEZ
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HFC
密封    NBR
重量[kg]    1.5

力士乐REXROTH电磁球阀
R900204628 M-3SEW6C3X/630MG24N9K4/V
公称尺寸 6，符号 C，带电磁操作，24 VDC
液压阀，方向阀，方向开/关阀，液压提升换向阀
高性能范围内的工业液压阀，根据液压符号可靠地切换油流方向
直接驱动
阀座阀
带隐蔽式辅助驱动装置
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    M-3SEW6
工作压力[bar]    630
流量[l/min]    25
滑阀符号    符号C
连接类型    底板安装
尺寸    6.
驱动类型    电磁阀驱动
端口数量    3.
切换位置数量    2.
电源电压    24伏直流电
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    1.48
插入式连接器R901017011 3P Z4 M SW-SPEZ
插头，接线盒，3极（2+PE）EN 175301-803，无电路，黑色
插入式连接器R901017010 3P Z4 M GR SPEZ。
插头，接线盒，3极（2+PE）EN 175301-803，无电路，灰色
插入式连接器R901017022 3P Z5L M 12-240V SPEZ
插头，接线盒，3极（2+PE）EN 175301-803，带LED，黑色

力士乐REXROTH电磁球阀
R900220648 M-3SEW6C3X/420MG24N9K4/B12V
公称尺寸 6，符号 C，带电磁操作，24 VDC
液压阀，方向阀，方向开/关阀，液压提升换向阀
高性能范围内的工业液压阀，根据液压符号可靠地切换油流方向
直接驱动
阀座阀
带隐蔽式辅助驱动装置
带Ø1.2 mm的油口插入件
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    M-3SEW6
工作压力[bar]    420
流量[l/min]    25
滑阀符号    符号C
连接类型    底板安装
尺寸    6.
驱动类型    电磁阀驱动
端口数量    3.
切换位置数量    2.
电源电压    24伏直流电
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    1.5

力士乐REXROTH电磁球阀
R900208646 M-3SEW6C3X/420MG24N9K4QMAG24
公称尺寸 6，符号 C，带电磁操作，24 VDC
液压阀，方向阀，方向开/关阀，液压提升换向阀
高性能范围内的工业液压阀，根据液压符号可靠地切换油流方向
QM型感应式位置开关，具有受监控的开关位置a
直接驱动
阀座阀
带隐蔽式辅助驱动装置
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    M-3SEW6
工作压力[bar]    420
流量[l/min]    25
滑阀符号    符号C
连接类型    底板安装
尺寸    6.
驱动类型    电磁阀驱动
端口数量    3.
切换位置数量    2.
电源电压    24伏直流电
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HFC
密封    NBR
重量[kg]    1.7

力士乐REXROTH液压提升换向阀 M-3SEW6U3X/630MG24N9K4
R900566289 M-3SEW6U38/630MG24N9K4
公称尺寸 6，符号 U，电磁操作，24 V DC
高性能范围内的工业液压阀，根据液压符号可靠切换油流方向
带隐藏式手动操作
座阀
直动式
连接图    ISO 4401-03-02-0-05
压力 [bar]    630
体积流量 [l/min]    25
活塞符号    符号 U
连接类型    板材结构
标称尺寸    6
驱动类型    带电磁操作
连接数    3
开关位置数    2
电源电压    24 VDC
电插头    设备插头 3 针 (2 + PE)
电气连接说明    3 针设备连接器 (2 + PE)，符合 EN 175301-803
液压油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封    NBR
重量 [kg]    1.5

力士乐REXROTH液压提升换向阀 M-3SEW6U3X/420MG24N9K4/V
R900570174 M-3SEW6U38/420MG24N9K4/V
高性能范围内的工业液压阀，根据液压符号可靠切换油流方向
带隐藏式手动操作
座阀
直动式
公称尺寸 6，符号 U，电磁操作，24 V DC
连接图    ISO 4401-03-02-0-05
压力 [bar]    420
体积流量 [l/min]    25
活塞符号    符号 U
连接类型    板材结构
标称尺寸    6
驱动类型    带电磁操作
连接数    3
开关位置数    2
电源电压    24 VDC
电插头    设备插头 3 针 (2 + PE)
电气连接说明    3 针设备连接器 (2 + PE)，符合 EN 175301-803
液压油    HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封    FKM
重量 [kg]    1.49

力士乐REXROTH溢流阀 DBDS6G1X/100
R900423717 DBDS6G1X/100
R900423717 DBDS6G1A/100
公称尺寸 6，P → T，机械操作
高性能范围内的工业液压阀。可靠限压至设定值
直营
带六角头的套筒
六角外壳，带保护帽
S6
大压力 [bar]    100
大体积流量 [l/min]    50
活塞符号    P → T
连接类型    螺纹接口
标称尺寸    6
驱动类型    带机械操作
连接数    2
开关位置数    2
液压油    HL,HLP,HLPD,HVLP,HVLPD,HFC (Fuchs: Hydrotherm 46M,Renosafe 500,Petrofer: Ultra Safe 620, Houghton: Safe 620, Union: Carbide HP5046)
密封件    NBR
重量 [kg]    1.561


力士乐REXROTH不带电气位置反馈，不带集成电子元件 (OBE) 的直动式二位四通和三位四通比例方向阀
4WRA
规格 6, 10
组件系列 2X
大工作压力 315 bar
大流量 75 l/min
不带电气位置反馈，带外部电子元件的直动式比例方向阀
控制液压油的流向和流量
通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作
用于底板安装：孔图按 ISO 4401
弹簧定中的控制滑板
在阀板设计中两位四通及三位四通比例方向阀用作直动式设备。通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作。线圈由外部控制电子元件进行控制。
设置：
阀门的基本构成包括：
带连接面的壳体
带有压缩弹簧和的控制阀芯
带对中螺纹的线圈和
线圈断电后，通过压缩弹簧使控制阀芯保持在中心位置
通过为比例电磁铁通电直接对控制阀芯进行操作，例如控制线圈“b”
将控制阀芯与电气输入信号成比例地向左移动
通过具有渐进流体特性的节流横截面，进行从 P 到 A 及从 B 到 T 的连接
关闭线圈
控制阀芯在压缩弹簧的作用下返回到中心位置
带两个阀芯位置的阀门（型号 4WRA...A...）：
基本上，此型号阀的功能与带三个阀芯位置的阀门功能相对应。但是，此双阀芯位置阀仅配有线圈“a”。它配有带 NG 6 的保护塞或带 NG10 的盖来代替第二个比例电磁铁。
注意：
不得让油箱管路排空运行。在相应的安装条件下，须安装一个预载阀（预载压力约为 2 bar）。
德国力士乐REXROTH比例换向阀订货型号：
R900925553 4WRA6EA07-23/G24N9K4/V
R900902095 4WRA6W30-23/G24N9K4/V
R900902095 4WRA6W30-22/G24N9K4/V
R900902097 4WRA10E60-2X/G24N9K4/V
R900907650 4WRA10W60-2X/G24N9K4/V
R900907650 4WRA10W60-22/G24N9K4/V
R901054483 4WRA10EA00-2X/G24K4/V-828
R901054483 4WRA10EA00-22/G24K4/V-828
R900579943 4WRSE10V50-3X/G24K0/A1V
R900579286 4WRSE10V80-3X/G24K0/A1V
R900904794 4WRSE6V1-35-31/G24K0/A1V
0811403017 4WRBA10EA75-2X/G24K4/M-828

力士乐REXROTH液压比例方向阀
R900954408 4WRA10EA30-2X/G24K4/V
公称尺寸 10，符号 EA，电气带外接电子元件，24 V DC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。
滑阀
直接驱动
产品属性
连接图    ISO 4401-05-04-05
产品系列    4WRA10
工作压力[bar]    315
流量[l/min]    75
滑阀符号    符号EA
连接类型    底板安装
标称流量[l/min]    30
尺寸    10
驱动类型    带外部电子设备的电气
端口数量    4.
切换位置数量    2.
电源电压    24伏直流电
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    4.44

力士乐REXROTH液压比例方向阀
R900926985 4WRA10EA30-2X/G24N9K4/V
公称尺寸 10，符号 EA，电气带外接电子元件，24 V DC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。
滑阀
直接驱动
带隐蔽式辅助驱动装置
产品属性
连接图    ISO 4401-05-04-05
产品系列    4WRA10
工作压力[bar]    315
流量[l/min]    75
滑阀符号    符号EA
连接类型    底板安装
标称流量[l/min]    30
尺寸    10
驱动类型    带外部电子设备的电气
端口数量    4.
切换位置数量    2.
电源电压    24伏直流电
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    4.42

力士乐REXROTH液压比例方向阀
R900954064 4WRA10EA60-2X/G24K4/V
公称尺寸 10，符号 EA，电气带外接电子元件，24 V DC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。
滑阀
直接驱动
产品属性
连接图    ISO 4401-05-04-05
产品系列    4WRA10
工作压力[bar]    315
流量[l/min]    75
滑阀符号    符号EA
连接类型    底板安装
标称流量[l/min]    60
尺寸    10
驱动类型    带外部电子设备的电气
端口数量    4.
切换位置数量    2.
电源电压    24伏直流电
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    4.44

力士乐REXROTH液压比例方向阀
R900917193 4WRA10EA60-2X/G24N9K4/V
公称尺寸 10，符号 EA，电气带外接电子元件，24 V DC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。
滑阀
直接驱动
带隐蔽式辅助驱动装置
产品属性
连接图    ISO 4401-05-04-05
产品系列    4WRA10
工作压力[bar]    315
流量[l/min]    75
滑阀符号    符号EA
连接类型    底板安装
标称流量[l/min]    60
尺寸    10
驱动类型    带外部电子设备的电气
端口数量    4.
切换位置数量    2.
电源电压    24伏直流电
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    4.35

力士乐REXROTH液压比例方向阀
R900954066 4WRA10W1-30-2X/G24K4/V
公称尺寸 10，符号 W1，电气带外接电子元件，24 V DC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。
滑阀
直接驱动
产品属性
连接图    ISO 4401-05-04-05
产品系列    4WRA10
工作压力[bar]    315
流量[l/min]    75
滑阀符号    符号W1
连接类型    底板安装
标称流量[l/min]    30
尺寸    10
驱动类型    带外部电子设备的电气
端口数量    4.
切换位置数量    3.
电源电压    24伏直流电
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    5.95

力士乐REXROTH液压比例方向阀
R900908299 4WRA10W1-30-2X/G24N9K4/V
公称尺寸 10，符号 W1，电气带外接电子元件，24 V DC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。
滑阀
直接驱动
带隐蔽式辅助驱动装置
产品属性
连接图    ISO 4401-05-04-05
产品系列    4WRA10
工作压力[bar]    315
流量[l/min]    75
滑阀符号    符号W1
连接类型    底板安装
标称流量[l/min]    30
尺寸    10
驱动类型    带外部电子设备的电气
端口数量    4.
切换位置数量    3.
电源电压    24伏直流电
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    5.96

力士乐REXROTH液压比例方向阀
R900954067 4WRA10W1-60-2X/G24K4/V
公称尺寸 10，符号 W1，电气带外接电子元件，24 V DC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。
滑阀
直接驱动
产品属性
连接图    ISO 4401-05-04-05
产品系列    4WRA10
工作压力[bar]    315
流量[l/min]    75
滑阀符号    符号W1
连接类型    底板安装
标称流量[l/min]    60
尺寸    10
驱动类型    带外部电子设备的电气
端口数量    4.
切换位置数量    3.
电源电压    24伏直流电
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    5.96

力士乐REXROTH液压比例方向阀
R900575765 4WRA10W1-60-2X/G24N9K4/V
公称尺寸 10，符号 W1，电气带外接电子元件，24 V DC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。
滑阀
直接驱动
带隐蔽式辅助驱动装置
产品属性
连接图 ISO 4401-05-04-05
产品系列 4WRA10
大工作压力[bar]    315
大流量[l/min]    75
滑阀符号    符号W1
连接类型    底板安装
标称流量[l/min] 60
尺寸 10
驱动类型 带外部电子设备的电气
端口数量 4.
切换位置数量 3.
电源电压    24伏直流电
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    5.96


力士乐REXROTH液压比例方向阀
R900577424 4WRA10W30-2X/G24K4/V
公称尺寸 10，符号 W，电气带外接电子元件，24 V DC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。
滑阀
直接驱动
产品属性
连接图
ISO 4401-05-04-05
产品系列    4WRA10
工作压力[bar]    315
流量[l/min]    75
滑阀符号    符号W
连接类型    底板安装
标称流量[l/min]    30
尺寸    10
驱动类型    带外部电子设备的电气
端口数量    4.
切换位置数量    3.
电源电压    24伏直流电
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    6.02

力士乐REXROTH液压比例方向阀
R900922441 4WRA10W30-2X/G24N9K4/V
公称尺寸 10，符号 W，电气带外接电子元件，24 V DC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。
滑阀
直接驱动
带隐蔽式辅助驱动装置
产品属性
连接图    ISO 4401-05-04-05
产品系列    4WRA10
工作压力[bar]    315
流量[l/min]    75
滑阀符号    符号W
连接类型    底板安装
标称流量[l/min]    30
尺寸    10
驱动类型    带外部电子设备的电气
端口数量    4.
切换位置数量    3.
电源电压    24伏直流电
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    5.92

力士乐REXROTH液压比例方向阀
R900902097 4WRA10E60-2X/G24N9K4/V
公称尺寸 10，符号 E，电气带外接电子元件，24 V DC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。
滑阀
直接驱动
带隐蔽式辅助驱动装置
产品属性
连接图    ISO 4401-05-04-05
产品系列    4WRA10
工作压力[bar]    315
流量[l/min]    75
滑阀符号    符号E
连接类型    底板安装
标称流量[l/min]    60
尺寸    10
驱动类型    带外部电子设备的电气
端口数量    4.
切换位置数量    3.
电源电压    24伏直流电
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    5.96


力士乐REXROTH液压比例方向阀
R900954062 4WRA10E1-30-2X/G24K4/V
公称尺寸 10，符号 E1，电气带外接电子元件，24 V DC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。
滑阀
直接驱动
产品属性
连接图    ISO 4401-05-04-05
产品系列    4WRA10
大工作压力[bar]    315
大流量[l/min]    75
滑阀符号    符号E1
连接类型    底板安装
标称流量[l/min]    30
尺寸    10
驱动类型    带外部电子设备的电气
端口数量    4.
切换位置数量    3.
电源电压    24伏直流电
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    5.9

力士乐REXROTH液压比例方向阀
R900908297 4WRA10E1-30-2X/G24N9K4/V
公称尺寸 10，符号 E1，电气带外接电子元件，24 V DC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。
滑阀
直接驱动
带隐蔽式辅助驱动装置
产品属性
连接图 ISO 4401-05-04-05
产品系列    4WRA10
工作压力[bar]    315
流量[l/min]    75
滑阀符号    符号E1
连接类型    底板安装
标称流量[l/min]    30
尺寸    10
驱动类型    带外部电子设备的电气
端口数量    4.
切换位置数量    3.
电源电压    24伏直流电
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    5.98

力士乐REXROTH液压比例方向阀
R900954063 4WRA10E1-60-2X/G24K4/V
公称尺寸 10，符号 E1，电气带外接电子元件，24 V DC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。
滑阀
直接驱动
产品属性
连接图    ISO 4401-05-04-05
产品系列    4WRA10
工作压力[bar]    315
流量[l/min]    75
滑阀符号    符号E1
连接类型    底板安装
标称流量[l/min]    60
尺寸    10
驱动类型    带外部电子设备的电气
端口数量    4.
切换位置数量    3.
电源电压    24伏直流电
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    5.99

力士乐REXROTH液压比例方向阀
R900908978 4WRA10E1-60-2X/G24N9K4/V
公称尺寸 10，符号 E1，电气带外接电子元件，24 V DC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。
滑阀
直接驱动
带隐蔽式辅助驱动装置
产品属性
连接图    ISO 4401-05-04-05
产品系列    4WRA10
工作压力[bar]    315
流量[l/min]    75
滑阀符号    符号E1
连接类型    底板安装
标称流量[l/min]    60
尺寸    10
驱动类型    带外部电子设备的电气
端口数量    4.
切换位置数量    3.
电源电压    24伏直流电
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    5.9

力士乐REXROTH液压比例方向阀
R900954060 4WRA10E30-2X/G24K4/V
公称尺寸 10，符号 E，电气带外接电子元件，24 V DC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。
滑阀
直接驱动
产品属性
连接图    ISO 4401-05-04-05
产品系列    4WRA10
工作压力[bar]    315
流量[l/min]    75
滑阀符号    符号E
连接类型    底板安装
标称流量[l/min]    30
尺寸    10
驱动类型    带外部电子设备的电气
端口数量    4.
切换位置数量    3.
电源电压    24伏直流电
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    5.94

力士乐REXROTH液压比例方向阀
R900921739 4WRA10E30-2X/G24N9K4/V
公称尺寸 10，符号 E，电气带外接电子元件，24 V DC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。
滑阀
直接驱动
带隐蔽式辅助驱动装置
产品属性
连接图    ISO 4401-05-04-05
产品系列    4WRA10
工作压力[bar]    315
流量[l/min]    75
滑阀符号    符号E
连接类型    底板安装
标称流量[l/min]    30
尺寸    10
驱动类型    带外部电子设备的电气
端口数量    4.
切换位置数量    3.
电源电压    24伏直流电
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    5.98

力士乐REXROTH液压比例方向阀
R900954061 4WRA10E60-2X/G24K4/V
公称尺寸 10，符号 E，电气带外接电子元件，24 V DC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。
滑阀
直接驱动
产品属性
连接图    ISO 4401-05-04-05
产品系列    4WRA10
工作压力[bar]    315
流量[l/min]    75
滑阀符号    符号E
连接类型    底板安装
标称流量[l/min]    60
尺寸    10
驱动类型    带外部电子设备的电气
端口数量    4.
切换位置数量    3.
电源电压    24伏直流电
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    6.

力士乐REXROTH不带电气位置反馈，带集成电子元件 (OBE) 的直动式二位四通和三位四通比例方向阀4WRAE
规格 6, 10
组件系列 2X
大工作压力 315 bar
大流量 75 l/min
不带电气位置反馈，带集成电子元件 (OBE) 的直动式比例方向阀
控制液压油的流向和流量
通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作
用于底板安装：孔图按 ISO 4401
弹簧定中的控制滑板
在阀板设计中两位四通及三位四通比例方向阀用作直动式设备。通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作。通过集成电子元件控制线圈。
设置：
阀门的基本构成包括：
带连接面的壳体 (1)
带有压缩弹簧（3 和 4）的控制阀芯 (2)
带对中螺纹的线圈（5 和 6）
集成电子元件 (7)
线圈（5 和 6）断电后，控制阀芯 (2) 将通过压缩弹簧（3 和 4）保持在中心位置
通过为比例电磁铁通电，例如，为线圈“b”(6) 通电，从而直接操作控制阀芯 (2)
控制阀芯 (2) 与电气输入信号成比例地向左移动
通过具有渐进流体特性的节流横截面，进行从 P 到 A 及从 B 到 T 的连接
关闭线圈 (6)
控制阀芯 (2) 在压缩弹簧 (3) 的作用下返回到中心位置
带两个阀芯位置的阀门（型号 4WRA...A...）：
基本上，此型号阀的功能与带三个阀芯位置的阀门功能相对应。但是，此双阀芯位置阀仅配有线圈“a”。它配有带 NG 6 的保护塞 (8.1) 或带 NG10 的盖 (8.2) 来代替第二个比例电磁铁。
注意：
不得让油箱管路排空运行。在相应的安装条件下，必须安装一个预载阀（预载压力约为 2 bar）。
型号详情举例：
4WRAE6E30-23/G24K31/A1V
4→4 个主油口
WRAE →带集成电子元件的比例方向阀
6→ 通径6（通径6，通径10）
E→油路机能型（E,E1,W,W1,EA,WA）
30→ 额定流量 6通径 30 l/min（7 l/min，15 l/min）
        额定流量10通径 （30 l/min，60 l/min）
23→组件系列 20 ... 29（20 ... 29：安装和连接尺寸不变）
G24→电源电压 24 V
K31→连接器 DIN EN 175201-804
A1→控制值 ±10 V（F1=控制值 4 至 20 mA）
V→密封材料FKM 密封件（M=NBR 密封件）
液压
型号   4WRAE
规格  6   10
安装位置  任意位置，好为水平
周围温度范围  -20 … +50°C
存储温度范围  -20 … +80°C
重量：2.2kg   6.8kg
液压油 符合 DIN 51524 规定的矿物油（HL、HLP）
液压油温度范围  -20 … +80°C（+40 … +50℃）
粘度范围  20 … 380mm²/s（30 … 46mm²/s）
液压油的大允许污染度，符合 ISO 4406 (c) 规定的清洁度等级  等级 20/18/15 符合 ISO 4406 (c)
滞后  ≤ 5%
反向死区  ≤ 1%
响应灵敏度  ≤ 0.5%
电气
电压类型    直流电压
大线圈电流  2.5A
大电流消耗
放大器  1.8A
放大器（脉冲电流）  3A
电磁线圈电阻
20 °C 时的低温值  2Ω
大高温值  3Ω
启动时间  100%
高线圈温度+ 150°C
电源  24VDC
电源电压范围  19 … 35V
控制值输入"A1"  ± 10V
控制值输入范围“F1”  4 … 20mA
德国力士乐REXROTH比例阀物料号和型号：
R900954071 4WRAE6E30-23/G24K31/A1V
R900762072 4WRAE6W30-23/G24K31/F1V
R900954076 4WRAE6W07-23/G24K31/A1V
R900965674 4WRAE10E60-2X/G24K31/F1V
R900954083 4WRAE10E60-2X/G24K31/A1V
R900558356 4WRAE10E60-2X/G24N9K31/A1V
R900929318 4WRAE10E60-2X/G24N9K31/F1V
R900710530 4WRAE10W60-2X/G24K31/F1V
R900954088 4WRAE10W60-22/G24K31/A1V
R900900988 4WRAE10W60-2X/G24N9K31/A1V
R900920055 4WRAE10W60-2X/G24N9K31/F1V
R900954089 4WRAE10W1-60-2X/G24K31/A1V
R900732536 4WRAE10W1-60-2X/G24K31/F1V
R900936006 4WRAE10W1-60-2X/G24N9K31/A1V
R900949757 4WRAE10W1-60-2X/G24N9K31/F1V

力士乐REXROTH比例阀R900954076
液压比例方向阀 4WRAE6W07-2X/G24K31/A1V
R900954076 4WRAE6W07-23/G24K31/A1V
公称尺寸 6, , 符号 W, , 通过集成电子元件实现电气控制, , 24 VDC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。
滑阀
直接驱动
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    4WRA.6,10
工作压力[bar]    315
流量[l/min]    42
滑阀符号    符号W
连接类型    底板安装
标称流量[l/min]    7.
大小    6.
驱动类型    带集成电子设备的电气
端口数    4.
切换位置数量    3.
电源电压    24伏直流电
电子连接器    连接器，7极（6+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
无线连接    模拟，指令值±10 V
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    2.2

力士乐REXROTH比例阀R900954071
液压比例方向阀 4WRAE6E30-2X/G24K31/A1V
R900954071 4WRAE6E30-23/G24K31/A1V
公称尺寸 6, , 符号 E, , 通过集成电子元件实现电气控制, , 24 VDC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。
滑阀
直接驱动
带隐蔽式辅助驱动装置
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    4WRA.6,10
工作压力[bar]    315
流量[l/min]    42
滑阀符号    符号E
连接类型    底板安装
标称流量[l/min]    26
大小    6.
驱动类型    带集成电子设备的电气
端口数    4.
切换位置数量    3.
电源电压    24伏直流电
电子连接器    连接器，7极（6+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
无线连接    模拟，指令值±10 V
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    2.2
力士乐电磁球阀现货库存M-3SEW6C38/420MG24N9K4
