REXROTH电磁阀交流230V电压4WE6Y6X/EW230N9K4

力士乐电磁阀交流230V电压4WE6Y6X/EW230N9K4，上海韦米机电设备有限公司主营供应产品，产品图片实物拍摄，原厂原装，质保一年，大量产品现货供应，价格优惠快速报价，联系人：雷青。欢迎咨询采购！

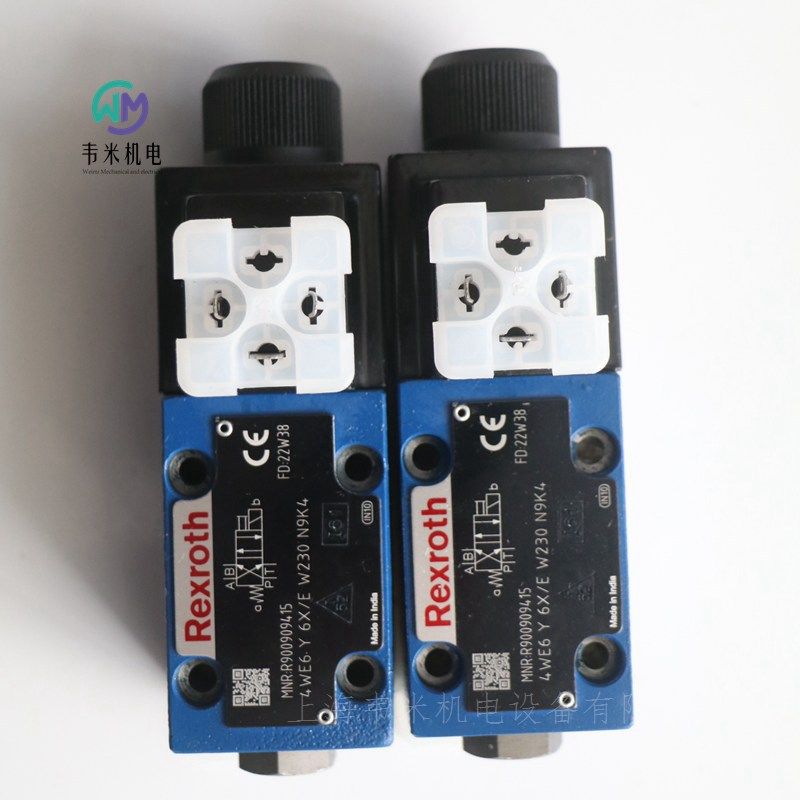

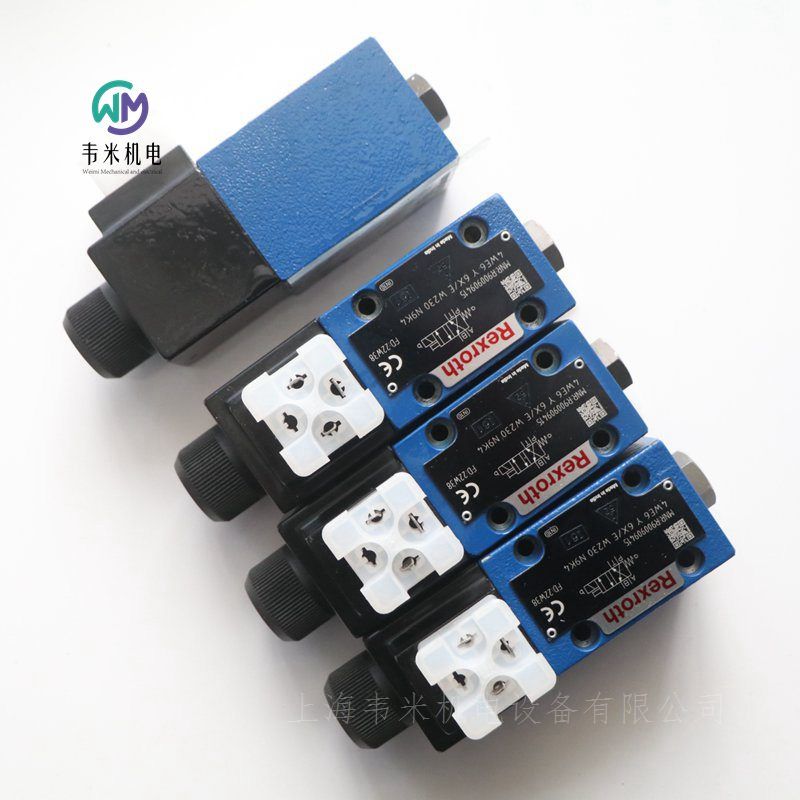

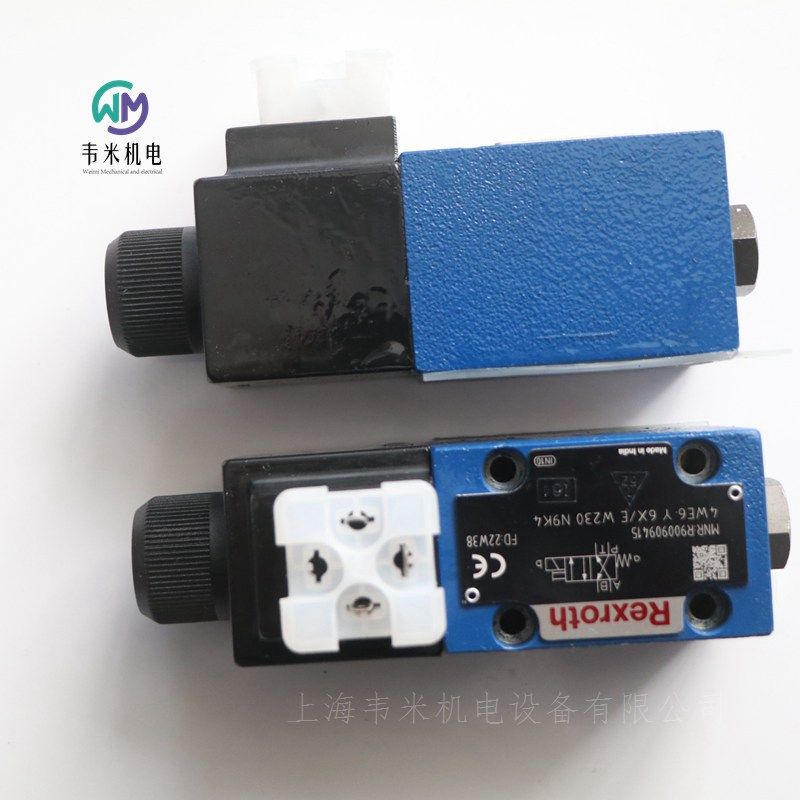

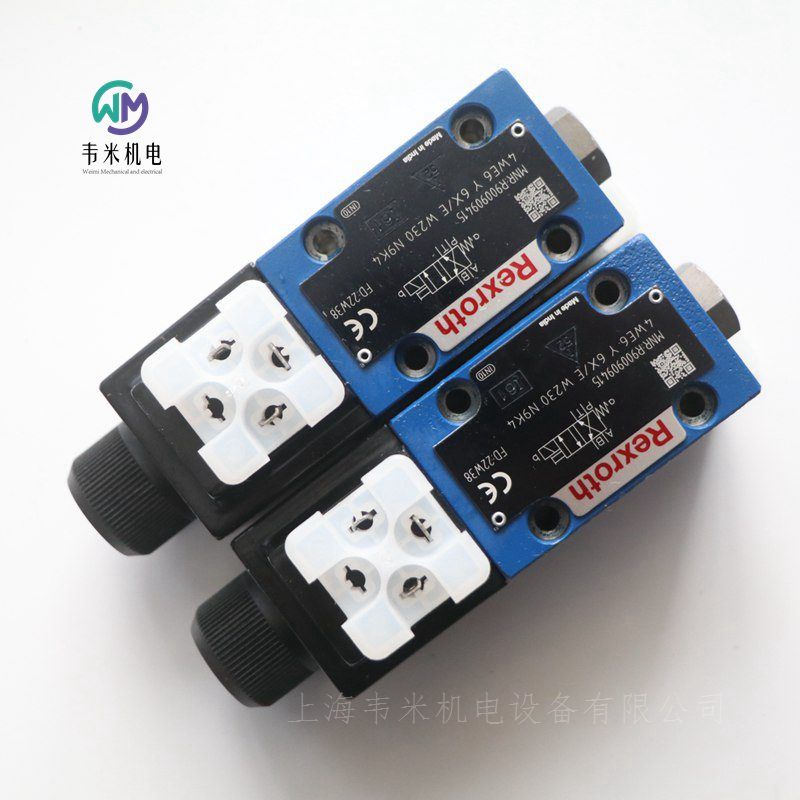

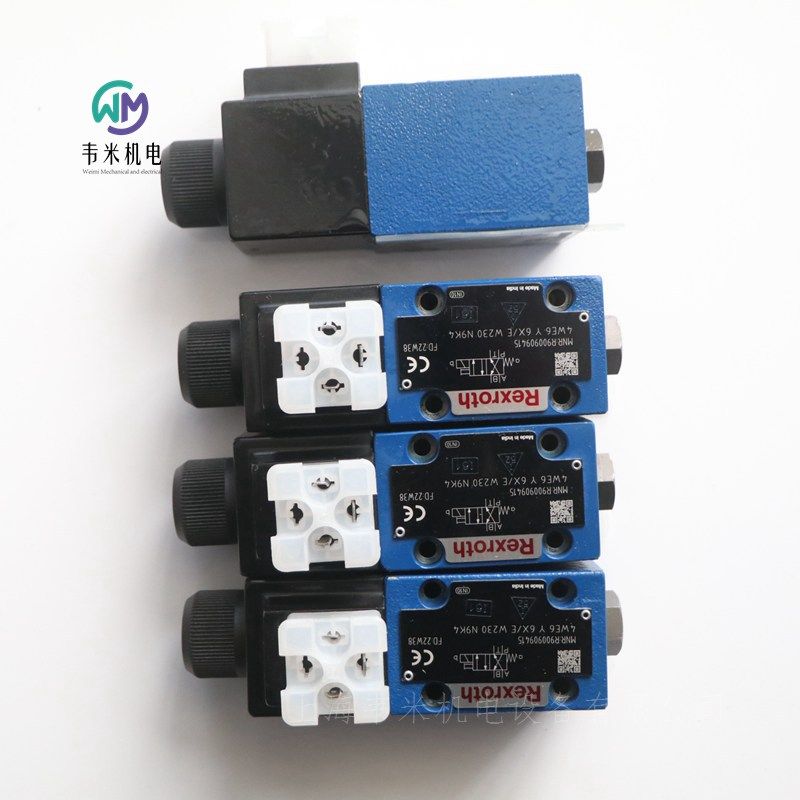

  力士乐REXROTH电磁阀4WE6Y6X/EW230N9K4
R900909415 4WE6Y62/EW230N9K4
标称尺寸6，符号Y，带磁铁的电动，230 V AC 50/60Hz
高功率范围的工业液压阀。根据液压符号可靠切换油流向
滑阀
直动式
产品特性
连接类型    ISO 4401-03-02-0-05
压力[bar]    350
体积流量[l/min]    60
活塞符号    符号Y
标称尺寸    6
操作类型    带磁性驱动
连接数    4
开关位置数量    2
电源电压    230 VAC 50/60Hz
电气插头    设备插头3针（2°PE）
电气连接说明    符合EN 175301-803的装置插头3针（2╝PE）
符合性说明    CE，低压指令2014/35/EUCSA根据CSA C22.2第139-1982号批准
压力流体    HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件    NBR
重量[kg]    1.320

力士乐REXROTH带电磁启动的直动式方向滑阀
WE 6...E
规格 6
组件系列 6X
大工作压力 350 bar
大流量 (DC) 80 l/min
大流量 (AC) 60 l/min
三位四通、二位四通或二位三通型号
油口安装面，符合 ISO 4401-03-02-0-05（带或不带孔）
高功率线圈，可选旋转 90°
电气连接作为单个或对中连接
辅助操纵装置，可选
阀芯位置监控，可选
当电压 > 50 VAC 或 > 75 VDC 时，CE 符合性符合低电压指令 2014/35/EU
电磁线圈是经过认可的组件，带有 UR 标记，符合 UL 906，版本 1982，可选
通过 CSA 认证，可选
WE 型号的方向阀为电磁线圈操作方向滑阀，该阀可用作电磁组件。它们用于控制流动的开始、停止和方向。
该方向阀的基本构成为壳体、一个或两个电磁铁、控制阀芯和复位弹簧。
在断电状态下，控制阀芯由复位弹簧保持在中间位置或初始位置（版本 "O" 除外）。
接通液压油中的电磁铁时，控制阀芯从其静止位置到所需的终端位置。这样可根据所选符号发出所需的流体方向。
在关闭电磁铁后，控制阀芯将被推回至中间位置或初始位置（带 "OF" 器的阀和不带弹簧类型 "O" 的阀除外）。
辅助操作可在磁铁不通电的情况下手动切换阀门。
液压系统必须正确排风，以确保正常运行。
不带弹簧复位 "O"（仅适用于符号 A、C 和 D）
这种型号为带两个切换位置和两个电磁铁且不带器的方向阀。在控制阀芯处不带弹簧复位的阀在断电状态下无确定的初始位置。
不带弹簧复位，带器 "OF"（仅适用于符号 A、C 和 D）
这种型号为带两个开关位置和两个电磁铁且带器的方向阀。控制阀芯通过器固定在相应的切换位置。因此，在操作过程中，无需向电磁铁施加电流，这有助于节能操作。
型号 "73...A12"（软切换行为）
控制阀芯和电磁线圈的组成减少了阀门打开或关闭时发生的换向行程的次数。与标准阀相比，换向行程（测量为加速度值 a）可以减少约 85 %，具体取决于控制阀芯的型号（参见 "加速度值"）。
注意：
连接两个或多个阀门的泄油管路中的压力峰值可能导致带有器的型号发生意外的控制阀芯运动。建议铺设单独的回油管路或在泄油管路中安装单向阀。
由于设计原理，阀门会发生内部泄漏，泄漏量在使用寿命期间会增加。
节流插件
根据主要工作条件，如果在切换过程中可能出现流量超过阀的性能限制的情况，将需要使用节流插件。
技术数据：
重量
带一个线圈的电磁阀  1.45kg
带两个线圈的电磁阀  1.95kg
安装位置  任意
环境温度范围
标准型号
NBR 密封件  -20...50℃
FKM 密封件  -15...50℃
存储温度范围  5...40℃
工作压力
标准型号  350bar
型号“SO407”  315bar
流量
标准型号
电压 DC  80l/min
型号“SO407”  60l/min
交流电压 AC  60l/min
液压油温度范围
NBR 密封件  -20...80℃
FKM 密封件  -15...80℃
粘度范围  2.8...500mm²/s
液压油的允许污染度 符合 ISO 4406 (c) 规定的清洁度等级  等级 20/18/15
德国力士乐REXROTH电磁阀订货号和型号：
R900561180 3WE6A62/EG24N9K4
R900915873 3WE6A62/EG24N9K4/V
R900935575 3WE6A62/EG220N9K4/V
R900915672 3WE6A62/EW230N9K4
R978017740 3WE6A6X/EG24N9K4/62
R900561270 3WE6B62/EG24N9K4
R900948958 3WE6B62/EG24N9K4/V
R900907814 3WE6B9-62/EG24N9K4
R900561272 4WE6C62/EG24N9K4
R900901748 4WE6C62/EW110N9K4
R900908879 4WE6D62/EG110N9K4
R900944594 4WE6D62/EG110N9K4/V
R900561274 4WE6D62/EG24N9K4
R900564105 4WE6D62/EG24N9K4/V
R900908590 4WE6D62/EG24N9K4/B12
R900903081 4WE6D62/EG205N9K4
R900916984 4WE6D62/EG220N9K4
R901008688 4WE6D62/EG220N9K4/V
R900551704 4WE6D6X/EW110N9K4
R900551704 4WE6D62/EW110N9K4
R900909559 4WE6D62/EW230N9K4
R900917825 4WE6D62/EW230N9K4/V
R901483086 4WE6D62/OFEG110N9K4/B12
R900567512 4WE6D62/OFEG24N9K4
R900907727 4WE6D62/OFEG24N9K4/B08
R900903465 4WE6D62/OFEG24N9K4/V
R900920691 4WE6D62/OFEG220N9K4
R900922533 4WE6FB62/EG24N9K4
R900567997 4WE6J73-62/EG24N9K4/A12
R900561290 4WE6JA62/EG24N9K4
R900931967 4WE6JA62/EG24N9K4/B08
R900901751 4WE6L62/EG24N9K4
R900903463 4WE6L62/EG24N9K4/V
R900577475 4WE6M62/EG24N9K4
R900571012 4WE6R62/EG24N9K4
R900905896 4WE6Y62/EW110N9K4
R900556472 4WE6Y62/EG24K4QMAG24
R900561276 4WE6Y62/EG24N9K4
R900909178 4WE6Y62/EG24N9K4/B08
R900917497 4WE6Y62/EG24N9K4/B10
R900922335 4WE6Y62/EG220N9K4
R900765505 4WE6Y62/EG26N2K4K
R901073870 3WE6A62/OFEG220N9K4
R901235381 4WE6D46-62/OFEG24N9K72LSO407
R900561274 4WE6D6X/EG24N9K4
R900574632 4WE6D62/EG24K4QMBG24
R900909559 4WE6D6X/EW230N9K4
R900546257 4WE6D73-62/EG24N9K4/A12
R900924524 4WE6D73-62/EG24N9K4/A12V
R901235374 4WE6D73-6X/EG24N9K72L/A12
R901235373 4WE6D73-62/EG24N9K72L/A12=AN
R900927437 4WE6D73-62/EG24N9K4/A12B10
R900561278 4WE6E62/EG24N9K4
R900903464 4WE6E62/EG24N9K4/V
R900921477 4WE6E62/EG24N9K4/B10
R900558641 4WE6E62/EW110N9K4
R900912492 4WE6E62/EW230N9K4
R901259406 4WE6E73-62/EG24N9K72L/A12=AN
R900561280 4WE6EA62/EG24N9K4
R900561281 4WE6EB62/EG24N9K4
R901162080 4WE6EB62/EG220N9K4
R900617138 4WE6EB62/OFEG205N9K4
R901034409 4WE6E6X/BG24NXDZ2/V
R900551703 4WE6J62/EW110N9K4
R900908878 4WE6J62/EG110N9K4
R900561288 4WE6J62/EG24N9K4
R900901045 4WE6J62/EG24N9K4/B08
R900548271 4WE6J62/EG24N9K4/B10
R900922535 4WE6J62/EG24N9K4/B20
R900911762 4WE6J62/EW230N9K4
R900912079 4WE6J62/EW230N9K4/B10
R900548772 4WE6J62/EG24N9K4/V
R900922207 4WE6J62/EG220N9K4
R901235012 4WE6J62/EG24N9K72L
R900548271 4WE6J6X/EG24N9K4/B10
R900765511 4WE6J62/EG26N2K4K
R900561291 4WE6JB62/EG24N9K4
R900932917 4WE6JB62/EG24N9K4/V
R900561292 4WE6Q6X/EG24N9K4
R901235370 4WE6Q62/EG24N9K72L
R900942675 4WE6PA62/EG24N9K4
R901396247 4WE6U62/EG110N9K4/V
R900940418 4WE6Y11-62/EG24N9K4
R900909415 4WE6Y62/EW230N9K4
R900923204 4WE6Y62/EG24N9K4QMAG24
R900561286 4WE6H62/EG24N9K4
R900549534 4WE6HA62/EG24N9K4
R900912494 4WE6H62/EW230N9K4
R900913702 4WE6H73B62/EG24N9K4/A12
R900561282 4WE6G62/EG24N9K4
R900912493 4WE6G62/EW230N9K4
R900561284 4WE6GA62/EG24N9K4
R900578186 4WE6UA62/EG24N9K4
R901396248 4WE6U62/EG220N9K4/V
R901509281 4SEC6E2X/G24N9K4
R900962555 4WE6E6X/EG24K4QR0G24S
R900969834 4WE6G6X/EG24N9K4/A12
R900917184 4WE6J73-6X/EG96N9K4/A12

力士乐REXROTH电磁阀R900907814
液压方向短管阀 3WE6B9-6X/EG24N9K4
R900907814 3WE6B9-62/EG24N9K4
公称尺寸 6, , 符号 B9, , 通过电磁致动, , 24 VDC
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
滑阀
直接驱动
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    WE6./E
工作压力[bar]    350
滑阀符号    符号B9
连接类型    底板安装
大小    6.
驱动类型    电磁阀驱动
端口数    3.
切换位置数量    2.
电源电压    24伏直流电
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    1.48

力士乐REXROTH电磁阀R900906660
液压方向短管阀 4WE6H73-6X/EG24N9K4/A12
公称尺寸 6，符号 H73，电磁操作，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
直接驱动
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    WE6./E
工作压力[bar]    350
流量[l/min]    36
滑阀符号    符号H73
连接类型    底板安装
大小    6.
驱动类型    电磁阀驱动
端口数    4.
切换位置数量    3.
电源电压    24伏直流电
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    2.

力士乐REXROTH电磁阀R900903464
液压方向短管阀 4WE6E6X/EG24N9K4/V
R900903464 4WE6E62/EG24N9K4/V
公称尺寸 6，符号 E，电磁操作，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
直接驱动
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    WE6./E
工作压力[bar]    350
流量[l/min]    80
滑阀符号    符号E
连接类型    底板安装
大小    6.
驱动类型    电磁阀驱动
端口数    4.
切换位置数量    3.
电源电压    24伏直流电
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    1.99

力士乐REXROTH电磁阀R900617138
液压方向短管阀 4WE6EB6X/OFEG205N9K4
R900617138 4WE6EB62/OFEG205N9K4
公称尺寸 6, , 符号 E, , 通过电磁致动, , 205 VDC
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
直接驱动
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    WE6./E
工作压力[bar]    350
滑阀符号    符号E
连接类型    底板安装
大小    6.
驱动类型    电磁阀驱动
端口数    4.
切换位置数量    2.
电源电压    205伏直流电
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
符合性说明    CE–低压指令2014/35/EU
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    1.9

力士乐REXROTH电磁阀R900578186
液压方向短管阀 4WE6UA6X/EG24N9K4
R900578186 4WE6UA62/EG24N9K4
公称尺寸 6，符号 U，电磁操作，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
直接驱动
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    WE6./E
工作压力[bar]    350
流量[l/min]    80
滑阀符号    符号UA
大小    6.
驱动类型    电磁阀驱动
端口数    4.
切换位置数量    2.
电源电压    24伏直流电
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    1.46

力士乐REXROTH电磁阀R900567512
液压方向短管阀 4WE6D6X/OFEG24N9K4
R900567512 4WE6D62/OFEG24N9K4
公称尺寸 6，符号 D，电磁操作，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
直接驱动
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    WE6./E
工作压力[bar]    350
流量[l/min]    80
滑阀符号    符号D
连接类型    底板安装
大小    6.
驱动类型    电磁阀驱动
端口数    4.
切换位置数量    2.
电源电压    24伏直流电
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    1.98

力士乐REXROTH电磁阀R900564107
液压方向短管阀 4WE6C6X/OFEG24N9K4
R900564107 4WE6C62/OFEG24N9K4
公称尺寸 6，符号 C，电磁操作，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
直接驱动
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    WE6./E
工作压力[bar]    350
流量[l/min]    80
滑阀符号    符号C
连接类型    底板安装
大小    6.
驱动类型    电磁阀驱动
端口数    4.
切换位置数量    2.
电源电压    24伏直流电
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    1.98

力士乐REXROTH电磁阀R900561284
液压方向短管阀 4WE6GA6X/EG24N9K4
R900561284 4WE6GA62/EG24N9K4
公称尺寸 6，符号 G，电磁操作，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
直接驱动
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    WE6./E
工作压力[bar]    350
流量[l/min]    80
滑阀符号    符号GA
连接类型    底板安装
大小    6.
驱动类型    电磁阀驱动
端口数    4.
切换位置数量    2.
电源电压    24伏直流电
电子连接器    3极连接器（2+PE）
连接器，3极（2+PE）EN 175301-803，无电路，黑色
插入式连接器R901017011 3P Z4 M SW-SPEZ
连接器，3极（2+PE）EN 175301-803，无电路，灰色
插入式连接器R901017010 3P Z4 M GR SPEZ。
连接器，3极（2+PE）EN 175301-803，带LED，黑色
插入式连接器R901017022 3P Z5L M 12-240V SPEZ
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    1.46

力士乐REXROTH电磁阀R900561278
液压方向短管阀 4WE6E6X/EG24N9K4
R900561278 4WE6E62/EG24N9K4
公称尺寸 6，符号 E，电磁操作，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
直接驱动
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    WE6./E
工作压力[bar]    350
流量[l/min]    80
滑阀符号    符号E
连接类型    底板安装
大小    6.
驱动类型    电磁阀驱动
端口数    4.
切换位置数量    3.
电源电压    24伏直流电
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    2.

力士乐REXROTH电磁阀R900551704
液压方向短管阀 4WE6D6X/EW110N9K4
公称尺寸 6，符号 D，电磁操作，110 - 120 V AC
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
直接驱动
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    WE6./E
工作压力[bar]    350
流量[l/min]    60
滑阀符号    符号D
连接类型    底板安装
大小    6.
驱动类型    电磁阀驱动
端口数    4.
切换位置数量    2.
电源电压    110…120伏交流电
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
符合性说明    CE–低压指令2014/35/EU
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    1.33

力士乐REXROTH电磁线圈R901370939
电磁阀线圈45-K4___-30G24___04
电压  DC24V
通径  6mm
安装  螺纹
重量  0.3kg

力士乐REXROTH密封套件R900357573
密封套件 WE 6.6X/E
重量  0.1kg

力士乐REXROTH电磁阀220VDC线圈R901175657
磁性线圈 45-K4K__-30G220__00

力士乐REXROTH电磁阀
R900912495 4WE6HA62/EW230N9K4
R900912495 4WE6HA6X/EW230N9K4
公称尺寸 6，符号 H，电磁操作，230 V AC 50/60Hz
液压阀，方向阀，方向开关阀，方向滑阀，液压方向短管阀，电磁换向阀
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
直接驱动
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    WE6./E
工作压力[bar]    350
流量[l/min]    50
滑阀符号    符号HA
尺寸    6.
驱动类型    电磁阀驱动
端口数量    4.
切换位置数量    2.
电源电压    230伏交流电50/60Hz
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
符合性说明    CE–低压指令2014/35/EU
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    1.32
插入式连接器 R901017011 3P Z4 M SW-SPEZ
匹配连接器，3极（2+PE）EN 175301-803，无电路，黑色
插入式连接器R9010170103P Z4 M GR SPEZ。
配对连接器，3极（2+PE）EN 175301-803，无电路，灰色
插入式连接器R901017022 3P Z5L M 12-240V SPEZ
匹配连接器，3极（2+PE）EN 175301-803，带LED，黑色


力士乐REXROTH电磁阀
R900561274 4WE6D62/EG24N9K4
R900561274 4WE6D6X/EG24N9K4
公称尺寸 6，符号 D，电磁操作，24 V DC
液压阀，方向阀，方向开关阀，方向滑阀，液压方向短管阀，电磁换向阀
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
直接驱动
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    WE6./E
工作压力[bar]    350
流量[l/min]    70
滑阀符号    符号D
连接类型    底板安装
尺寸    6.
驱动类型    电磁阀驱动
端口数量    4.
切换位置数量    2.
电源电压    24伏直流电
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    1.46

力士乐REXROTH电磁阀
R901000176 4WE6W62/EG12N9K4
公称尺寸 6，符号 W，电磁操作，12 V DC
液压阀，方向阀，方向开关阀，方向滑阀，液压方向短管阀，电磁换向阀
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
直接驱动
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    WE6./E
工作压力[bar]    350
流量[l/min]    80
滑阀符号    符号W
尺寸    6.
驱动类型    电磁阀驱动
端口数量    4.
切换位置数量    3.
电源电压    12伏直流电
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    1.98

力士乐REXROTH电磁阀
R901127980 4WE6D6X/OFEW230N9K4/B12
公称尺寸 6，符号 D，电磁操作，230 V AC 50/60Hz
液压阀，方向阀，方向开关阀，方向滑阀，液压方向短管阀，电磁换向阀
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
直接驱动
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    WE6./E
工作压力[bar]    350
流量[l/min]    60
滑阀符号    符号D
尺寸    6.
驱动类型    电磁阀驱动
端口数量    4.
切换位置数量    2.
电源电压    230伏交流电50/60Hz
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
符合性说明    CE–低压指令2014/35/EU
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    1.68

力士乐REXROTH电磁阀
R900911948 4WE6Y62/EG24N9K4QMBG24
公称尺寸 6，符号 Y，电磁操作，24 V DC，带位置感应开关QM
液压阀，方向阀，方向开关阀，方向滑阀，液压方向短管阀，电磁换向阀
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
直接驱动
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    WE6./E
工作压力[bar]    350
流量[l/min]    70
滑阀符号    符号Y
尺寸    6.
驱动类型    电磁阀驱动
端口数量    4.
切换位置数量    2.
电源电压    24伏直流电
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    1.66

力士乐REXROTH电磁阀
R900913276 4WE6X7-62/EG24N9K4
公称尺寸 6，符号 X7，带电磁操作，24 VDC
液压阀，方向阀，方向开关阀，方向滑阀，液压方向短管阀，电磁换向阀
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
滑阀
直接驱动
产品属性
连接图
ISO 4401-03-02-0-05
产品系列    WE6./E
工作压力[bar]    350
流量[l/min]    80
滑阀符号    符号X7
连接类型    底板安装
尺寸    6.
驱动类型    电磁阀驱动
端口数量    4.
电源电压    24伏直流电
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    1.46

力士乐REXROTH电磁阀
R900912493 4WE6G6X/EW230N9K4
公称尺寸 6，符号 G，电磁操作，230 V AC 50/60Hz
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
直接驱动
产品属性
连接图
ISO 4401-03-02-0-05
产品系列    WE6./E
工作压力[bar]    350
流量[l/min]    40
滑阀符号    符号G
连接类型    底板安装
尺寸    6.
驱动类型    电磁阀驱动
端口数量    4.
切换位置数量    3.
电源电压    230伏交流电50/60Hz
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
符合性说明    CE–低压指令2014/35/EU
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    1.72

力士乐REXROTH电磁阀
R901068595 4WE6D6X/EG24N9K4/ZV
公称尺寸 6，符号 D，电磁操作，24 V DC
液压阀，方向阀，方向开关阀，方向滑阀，液压方向短管阀，电磁换向阀
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
直接驱动
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    WE6./E
工作压力[bar]    350
流量[l/min]    70
滑阀符号    符号D
尺寸    6.
驱动类型    电磁阀驱动
端口数量    4.
切换位置数量    2.
电源电压    24伏直流电
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封  FKM
重量[kg]    1.44

力士乐REXROTH电磁阀
R900912411 4WE6Y62/EG24N9K4/B15
公称尺寸 6，符号 Y，电磁操作，24 V DC
液压阀，方向阀，方向开关阀，方向滑阀，液压方向短管阀，电磁换向阀
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
直接驱动
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    WE6./E
工作压力[bar]    350
流量[l/min]    70
滑阀符号    符号Y
尺寸    6.
驱动类型    电磁阀驱动
端口数量    4.
切换位置数量    2.
电源电压    24伏直流电
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    1.44

力士乐REXROTH电磁阀4WE6J6X/EG24N9K4
R900561288 4WE6J62/EG24N9K4
标称尺寸6，符号J，带磁铁的电动，24 V DC
高功率范围的工业液压阀。根据液压符号可靠切换油流向
直动式
滑阀
产品特性
连接类型  ISO 4401-03-02-0-05
压力[bar]    350
体积流量[l/min]    80
活塞符号    符号J
连接类型    板式结构
标称尺寸    6.
操作类型    带磁性驱动
连接数    4.
开关位置数量    3.
电源电压    24伏直流电
电气插头    设备插头3针（2+PE）
电气连接说明    符合EN 175301-803的装置插头3针（2+PE）
压力流体    HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件    NBR
重量[kg]    1.99


力士乐REXROTH柱塞泵放大板VT 5041-3X/1-0
R901236404 VT5041-31/1-0
用于控制 SYDFE1 类型的系统。
没有功率限制不带摆动角显示的标准型号
通讯方式：模拟
SYDFE1 的外部控制电子元件 - 系统
设备系列 3X
电源电压    24 VDC
电气连接说明    32 针连接器，D 型
Design    电路板
重量 [kg]    0.2509


力士乐REXROTH集成式供电模块
VT-NE30，部件系列2X
VT-NE31，部件系列1X
–电源单元VT-NE30（单极输出电压）：
用于比例阀放大器的电压供应
用于比例阀的电压供应
集成电子单元
电源单元VT-NE31（双极输出电压）：
用于伺服阀放大器的电压供应
设计紧凑，通过接线板连接
未调节的输出电压（滤波）
通过输出电路中的微型保险丝进行短路保护；
按“重置”键重新启动
可拧在顶帽导轨EN 60715上或卡入顶帽导轨
LED指示灯
符合EC指令（CE标志）
频率 50/60 Hz
允许的环境温度范围  –20至+50°C
储存温度范围  –20至+70°C
德国力士乐REXROTH集成式供电模块订货号和型号：
R901082348 VT-NE30-20

力士乐REXROTH供电模块
类型 VT 11006，VT 11116
供电模块提供两种稳定电压。用于为外部电气执行机构供电。
VT 11006-1X：24 V / ±15 V
VT 11116-1X：24 V / ±10 V
开关模式的电源设备
电压反极性保护
通过 LED 显示的功能控制
输出电压在电气上与工作电压隔离
注意事项
供电模块不能抵抗持续的短路！
一路输出电压发生过载时，第二路输出电压也会降低！
连续运行多个相邻模块且温度高于 40 °C 时，模块之间的空间必须保持为 ≥ 20 mm！
德国力士乐REXROTH放大器供电模块订货号和型号：
R900010937 VT11006-12
R900010938 VT11015-11
R900019681 VT11017-11


力士乐REXROTH用于不带电气位置反馈的比例阀的阀放大器
VT-MSPA
R901439034 VT-MSPA1-20/A5/000/000
R901439034 VT-MSPA1-22/A5/000/000
R901439037 VT-MSPA2-20/A5/000/000
R901439037 VT-MSPA2-21/A5/000/000
R901439038 VT-MSPA2-21/F5/000/000
R901439036 VT-MSPA1-2X/F5/000/000
R901061664 VT-MSPA2-200-1X/V0/0
R901142366 VT-MSPA1-200-1X/V0/0
R901010980 VT-MSPA2-1-1X/V0/0
R901197784 VT-MSRA1-1-1X/V0/0
0811405106 VT-MSPA2-525-10/V0
R900249810 VT-MSPA1-50-1X/V0
0811405140 VT-MACAS-500-10/V0/I
组件系列 2X
适用于控制不带电气位置反馈的比例阀和泵控制件
多种力士乐工业液压阀门可供选择
设备中所存储阀门的特性曲线
通过按钮优化阀门
控制值输入 0 ... ±10 V 或 4 ... 20 mA
工作电压的反向极性保护
斜坡发生器上斜坡和下斜坡可以单独调节
零电位设置
控制值调节
特性曲线发生器
定时功率输出级
防短路输出
LED 状态显示
测量插口适用于：实际电流值、内部电流控制/设置
所有阀门参数可调节
一般信息
这些放大器模块适于装配在礼帽式导轨上。通过 3 个张力弹簧插头建立电气连接。电源电压为 24 VDC。
供电设备
内部供电设备随附了接通电流限制器以防止出现电流峰值。此外，还集成了反向极性保护功能。
控制值，控制值加法器
"内部控制值" 包括：
"外部控制值"，连接在差分放大器 (2) 的输入处
零位偏移，标准设置中的 "Z/B" 可调节
在压力阀中，正控制值会使阀门处的压力增加。
对于 4W...1) 型号阀门，下列内容适用：
通过线圈 B，0 - +10 V 或 12 - 20 mA 的控制值使阀中流体从 P 流向 A，从 B 流向 T。
通过线圈 A，0 - -10 V 或 12 - 4 mA 的控制值使阀中流体从 P 流向 B，从 A 流向 T。在专家设置中，控制值极性变化是可能的 [5]（请参阅操作说明 30232-B）。
在正常运行时，可以在 "V" 测量插口处测量 "内部控制值"。
斜坡
斜坡限制控制值的倾斜。
您可以在一个斜坡所有斜坡均为一个时间，默认值）和 4Q/2Q 斜坡（斜坡的时间不同）之间选择。4Q/2Q 斜坡时间在专家设置中设置。特性曲线发生器不影响斜坡时间。
控制值衰减器 "G"
利用控制值衰减器可以降低控制值。
特性曲线发生器
在特性曲线发生器中，预设阀门特性曲线可以调整到实际液压和控制技术条件。
可以在专家设置中调节以下内容：
先导电流 "B"
阶跃 "S"
大电流 "G"（VT-MSPA2 可分别用于 A 和 B）
电流控制器
将对线圈电流进行记录，并在电流控制器中将其与控制值进行比较，然后补偿差异。
时钟发生器
时钟发生器会产生输出级的时钟频率 "f"。使用力士乐阀门，时钟频率有时随控制值和/或工作电压而变化。
功率输出级
电流输出级产生比例阀的定时线圈电流。线圈电流被限制为
每次输出的大允许电流，具体取决于设定阀门。输出级为防短路设计。如出现内部干扰信号或启用缺失时，输出级将关闭。
数字输入
输入 DI 可设置到四个不同的功能：
1. 启用（出厂设置）
2.VT-MSPA1 1) 不带功能
2.VT-MSPA2 控制值极性变化
3.斜坡开/关
4.单个或相位斜坡
数字输出
若无电缆中断、内部错误，且 UB ≥ UB 小，则设备会通知准备就绪。
阀门类型 4WRPH6…SO855，开关位置 0-5：
控制值 ±10 V
数字输入端 2，控制值极性变化
力士乐电磁阀交流230V电压4WE6Y6X/EW230N9K4
