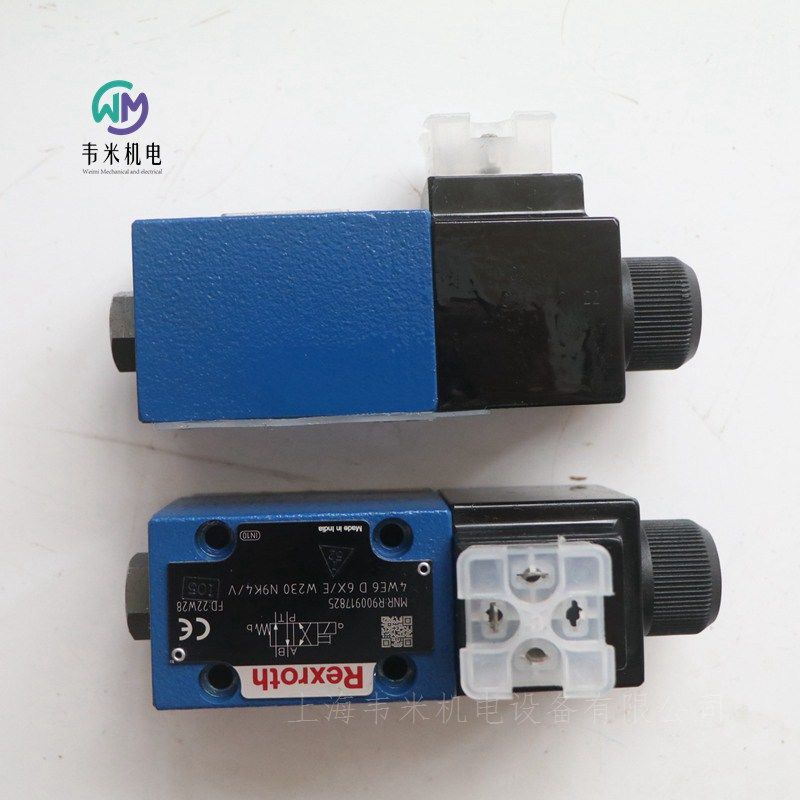

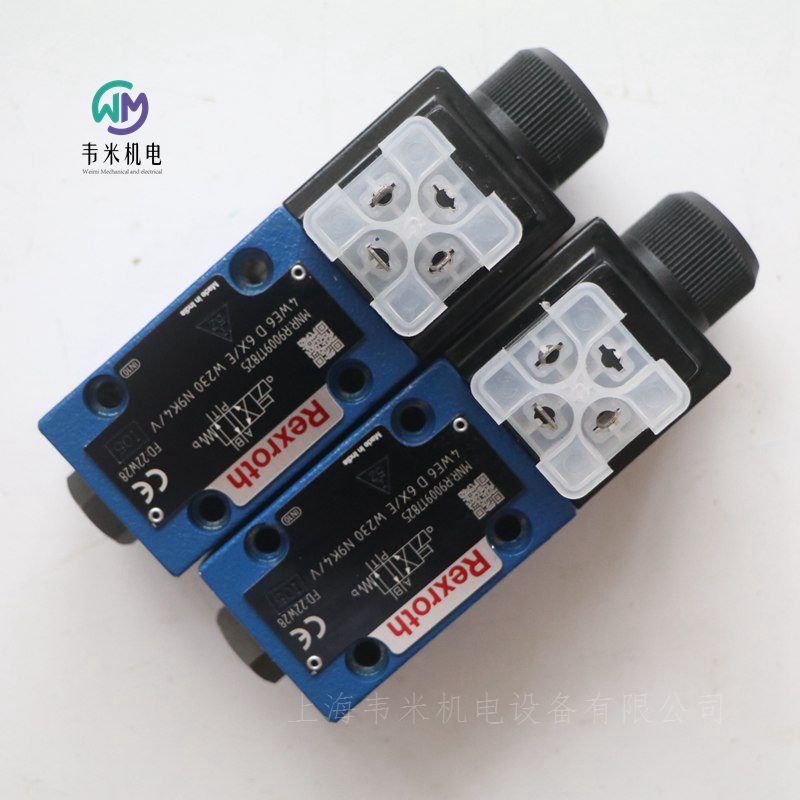

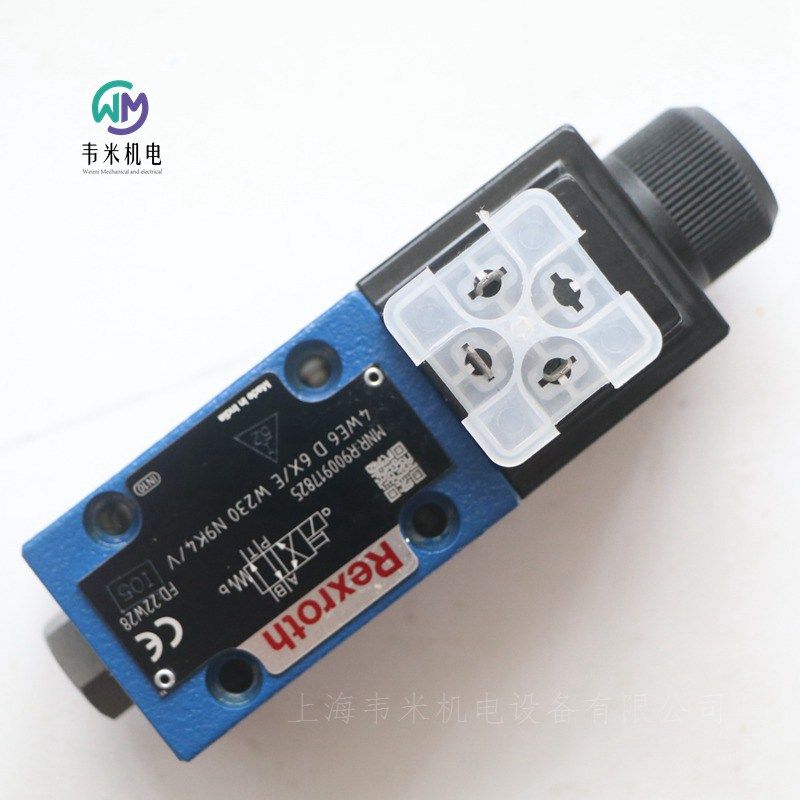

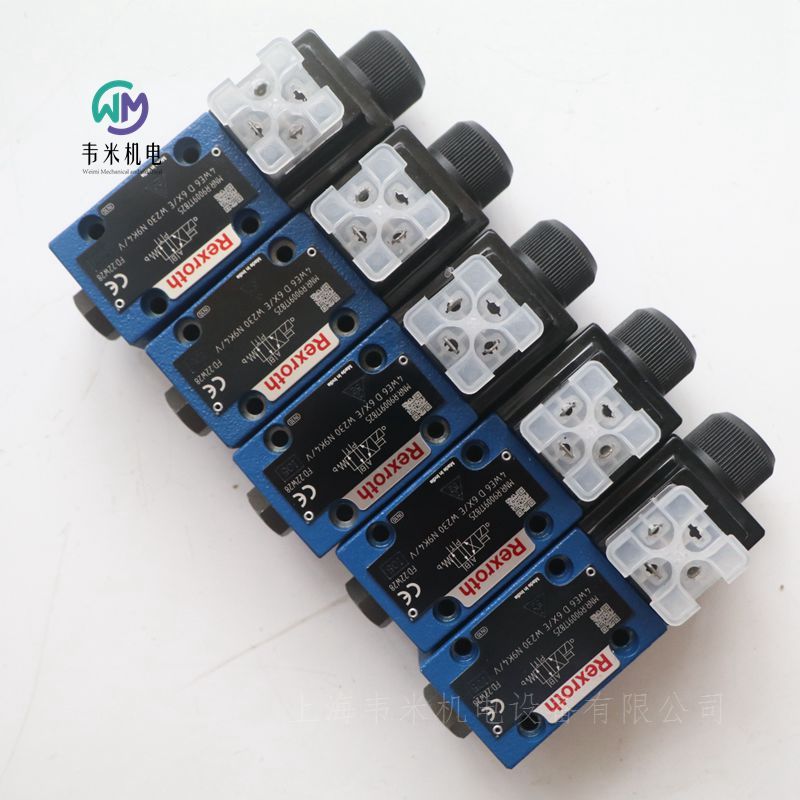

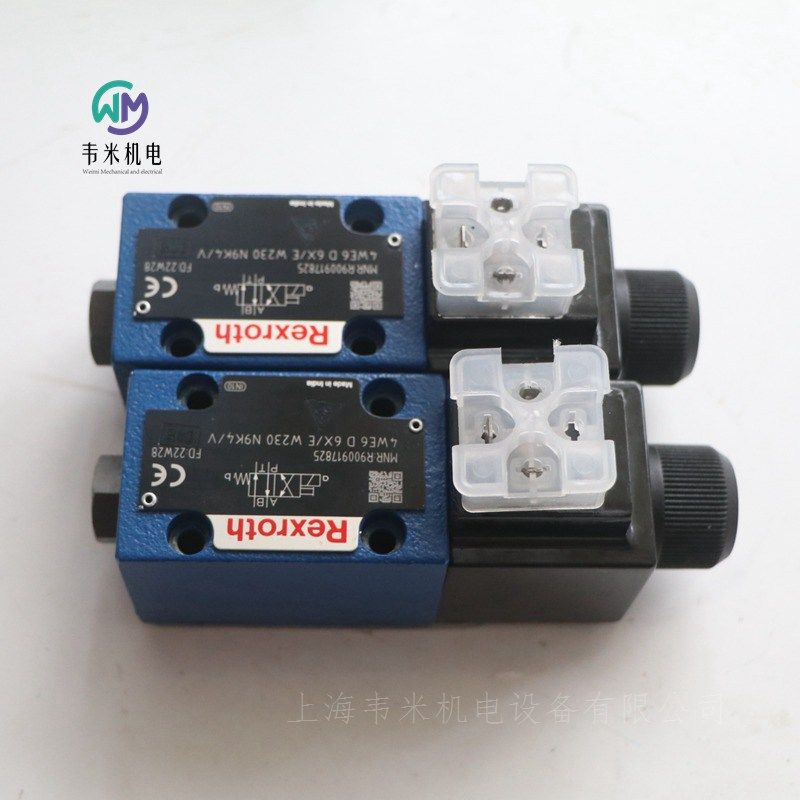

REXROTH二位四通电磁阀4WE6D6X/EW230N9K4/V

REXROTH二位四通电磁阀4WE6D6X/EW230N9K4/V，上海韦米机电设备有限公司主营供应产品，产品图片实物拍摄，原厂原装，质保一年，大量产品现货供应，价格优惠快速报价，联系人：雷青。欢迎咨询采购！


力士乐REXROTH二位四通电磁阀4WE6D6X/EW230N9K4/V
R900917825 4WE6D62/EW230N9K4/V
公称尺寸 6，符号 D，电磁操作，230 V AC 50/60Hz
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
滑阀
直动式
连接图    ISO 4401-03-02-0-05
压力 [bar]    350
体积流量 [l/min]    60
活塞符号    符号 D
标称尺寸    6
驱动类型    带电磁操作
连接数    4
开关位置数    2
电源电压    230 VAC 50/60Hz
电插头    设备插头 3 针 (2 + PE)
电气连接说明    3 针设备连接器 (2 + PE)，符合 EN 175301-803
符合性说明    CE - 低电压指令 2014/35 / EU根据 CSA C22.2 No. 139-1982 获得 CSA 批准
液压油    HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封元件    FKM
重量 [kg]    1.320

力士乐REXROTH带电磁启动的直动式方向滑阀
WE 6...E
规格 6
组件系列 6X
大工作压力 350 bar
大流量 (DC) 80 l/min
大流量 (AC) 60 l/min
三位四通、二位四通或二位三通型号
油口安装面，符合 ISO 4401-03-02-0-05（带或不带孔）
高功率线圈，可选旋转 90°
电气连接作为单个或对中连接
辅助操纵装置，可选
阀芯位置监控，可选
当电压 > 50 VAC 或 > 75 VDC 时，CE 符合性符合低电压指令 2014/35/EU
电磁线圈是经过认可的组件，带有 UR 标记，符合 UL 906，版本 1982，可选
通过 CSA 认证，可选
WE 型号的方向阀为电磁线圈操作方向滑阀，该阀可用作电磁组件。它们用于控制流动的开始、停止和方向。
该方向阀的基本构成为壳体、一个或两个电磁铁、控制阀芯和复位弹簧。
在断电状态下，控制阀芯由复位弹簧保持在中间位置或初始位置（版本 "O" 除外）。
接通液压油中的电磁铁时，控制阀芯从其静止位置到所需的终端位置。这样可根据所选符号发出所需的流体方向。
在关闭电磁铁后，控制阀芯将被推回至中间位置或初始位置（带 "OF" 器的阀和不带弹簧类型 "O" 的阀除外）。
辅助操作可在磁铁不通电的情况下手动切换阀门。
液压系统必须正确排风，以确保正常运行。
不带弹簧复位 "O"（仅适用于符号 A、C 和 D）
这种型号为带两个切换位置和两个电磁铁且不带器的方向阀。在控制阀芯处不带弹簧复位的阀在断电状态下无确定的初始位置。
不带弹簧复位，带器 "OF"（仅适用于符号 A、C 和 D）
这种型号为带两个开关位置和两个电磁铁且带器的方向阀。控制阀芯通过器固定在相应的切换位置。因此，在操作过程中，无需向电磁铁施加电流，这有助于节能操作。
型号 "73...A12"（软切换行为）
控制阀芯和电磁线圈的组成减少了阀门打开或关闭时发生的换向行程的次数。与标准阀相比，换向行程（测量为加速度值 a）可以减少约 85 %，具体取决于控制阀芯的型号（参见 "加速度值"）。
注意：
连接两个或多个阀门的泄油管路中的压力峰值可能导致带有器的型号发生意外的控制阀芯运动。建议铺设单独的回油管路或在泄油管路中安装单向阀。
由于设计原理，阀门会发生内部泄漏，泄漏量在使用寿命期间会增加。
节流插件
根据主要工作条件，如果在切换过程中可能出现流量超过阀的性能限制的情况，将需要使用节流插件。
技术数据：
重量
带一个线圈的电磁阀  1.45kg
带两个线圈的电磁阀  1.95kg
安装位置  任意
环境温度范围
标准型号
NBR 密封件  -20...50℃
FKM 密封件  -15...50℃
存储温度范围  5...40℃
工作压力
标准型号  350bar
型号“SO407”  315bar
流量
标准型号
电压 DC  80l/min
型号“SO407”  60l/min
交流电压 AC  60l/min
液压油温度范围
NBR 密封件  -20...80℃
FKM 密封件  -15...80℃
粘度范围  2.8...500mm²/s
液压油的允许污染度 符合 ISO 4406 (c) 规定的清洁度等级  等级 20/18/15
德国力士乐REXROTH电磁阀订货号和型号：
R900561180 3WE6A62/EG24N9K4
R900915873 3WE6A62/EG24N9K4/V
R900935575 3WE6A62/EG220N9K4/V
R900915672 3WE6A62/EW230N9K4
R978017740 3WE6A6X/EG24N9K4/62
R900561270 3WE6B62/EG24N9K4
R900948958 3WE6B62/EG24N9K4/V
R900907814 3WE6B9-62/EG24N9K4
R900561272 4WE6C62/EG24N9K4
R900901748 4WE6C62/EW110N9K4
R900908879 4WE6D62/EG110N9K4
R900944594 4WE6D62/EG110N9K4/V
R900561274 4WE6D62/EG24N9K4
R900564105 4WE6D62/EG24N9K4/V
R900908590 4WE6D62/EG24N9K4/B12
R900903081 4WE6D62/EG205N9K4
R900916984 4WE6D62/EG220N9K4
R901008688 4WE6D62/EG220N9K4/V
R900551704 4WE6D6X/EW110N9K4
R900551704 4WE6D62/EW110N9K4
R900909559 4WE6D62/EW230N9K4
R900917825 4WE6D62/EW230N9K4/V
R901483086 4WE6D62/OFEG110N9K4/B12
R900567512 4WE6D62/OFEG24N9K4
R900907727 4WE6D62/OFEG24N9K4/B08
R900903465 4WE6D62/OFEG24N9K4/V
R900920691 4WE6D62/OFEG220N9K4
R900922533 4WE6FB62/EG24N9K4
R900910299 4WE6J62/EG24N9K4/B12
R900567997 4WE6J73-62/EG24N9K4/A12
R900561290 4WE6JA62/EG24N9K4
R900931967 4WE6JA62/EG24N9K4/B08
R900901751 4WE6L62/EG24N9K4
R900903463 4WE6L62/EG24N9K4/V
R900577475 4WE6M62/EG24N9K4
R900571012 4WE6R62/EG24N9K4
R900905896 4WE6Y62/EW110N9K4
R900556472 4WE6Y62/EG24K4QMAG24
R900561276 4WE6Y62/EG24N9K4
R900909178 4WE6Y62/EG24N9K4/B08
R900917497 4WE6Y62/EG24N9K4/B10
R900922335 4WE6Y62/EG220N9K4
R900765505 4WE6Y62/EG26N2K4K
R901073870 3WE6A62/OFEG220N9K4
R901235381 4WE6D46-62/OFEG24N9K72LSO407
R900561274 4WE6D6X/EG24N9K4
R900574632 4WE6D62/EG24K4QMBG24
R900909559 4WE6D6X/EW230N9K4
R900546257 4WE6D73-62/EG24N9K4/A12
R900924524 4WE6D73-62/EG24N9K4/A12V
R901235374 4WE6D73-6X/EG24N9K72L/A12
R901235373 4WE6D73-62/EG24N9K72L/A12=AN
R900927437 4WE6D73-62/EG24N9K4/A12B10
R900561278 4WE6E62/EG24N9K4
R900903464 4WE6E62/EG24N9K4/V
R900921477 4WE6E62/EG24N9K4/B10
R900558641 4WE6E62/EW110N9K4
R900912492 4WE6E62/EW230N9K4
R901259406 4WE6E73-62/EG24N9K72L/A12=AN
R900561280 4WE6EA62/EG24N9K4
R900561281 4WE6EB62/EG24N9K4
R901162080 4WE6EB62/EG220N9K4
R900617138 4WE6EB62/OFEG205N9K4
R901034409 4WE6E6X/BG24NXDZ2/V
R900551703 4WE6J62/EW110N9K4
R900908878 4WE6J62/EG110N9K4
R900561288 4WE6J62/EG24N9K4
R900901045 4WE6J62/EG24N9K4/B08
R900548271 4WE6J62/EG24N9K4/B10
R900922535 4WE6J62/EG24N9K4/B20
R900911762 4WE6J62/EW230N9K4
R900912079 4WE6J62/EW230N9K4/B10
R900548772 4WE6J62/EG24N9K4/V
R900922207 4WE6J62/EG220N9K4
R901235012 4WE6J62/EG24N9K72L
R900548271 4WE6J6X/EG24N9K4/B10
R900765511 4WE6J62/EG26N2K4K
R900561291 4WE6JB62/EG24N9K4
R900932917 4WE6JB62/EG24N9K4/V
R900561292 4WE6Q6X/EG24N9K4
R901235370 4WE6Q62/EG24N9K72L
R900942675 4WE6PA62/EG24N9K4
R901396247 4WE6U62/EG110N9K4/V
R900940418 4WE6Y11-62/EG24N9K4
R900909415 4WE6Y62/EW230N9K4
R900923204 4WE6Y62/EG24N9K4QMAG24
R900561286 4WE6H62/EG24N9K4
R900549534 4WE6HA62/EG24N9K4
R900912494 4WE6H62/EW230N9K4
R900913702 4WE6H73B62/EG24N9K4/A12
R900561282 4WE6G62/EG24N9K4
R900912493 4WE6G62/EW230N9K4
R900561284 4WE6GA62/EG24N9K4
R900578186 4WE6UA62/EG24N9K4
R901396248 4WE6U62/EG220N9K4/V
R901509281 4SEC6E2X/G24N9K4
R900962555 4WE6E6X/EG24K4QR0G24S
R900969834 4WE6G6X/EG24N9K4/A12
R900917184 4WE6J73-6X/EG96N9K4/A12

力士乐REXROTH电磁阀R900915873
液压方向短管阀 3WE6A6X/EG24N9K4/V
R900915873 3WE6A62/EG24N9K4/V
公称尺寸 6，符号 A，电磁操作，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
直接驱动
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    WE6./E
工作压力[bar]    350
流量[l/min]    80
滑阀符号    符号A
大小    6.
驱动类型    电磁阀驱动
端口数    3.
切换位置数量    2.
电源电压    24伏直流电
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    1.46

力士乐REXROTH电磁阀R900910299
液压方向短管阀 4WE6J6X/EG24N9K4/B12
R900910299 4WE6J62/EG24N9K4/B12
公称尺寸 6，符号 J，电磁操作，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
直接驱动
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    WE6./E
工作压力[bar]    350
流量[l/min]    80
滑阀符号    符号J
大小    6.
驱动类型    电磁阀驱动
端口数    4.
切换位置数量    3.
电源电压    24伏直流电
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    2.

力士乐REXROTH电磁阀R900907814
液压方向短管阀 3WE6B9-6X/EG24N9K4
R900907814 3WE6B9-62/EG24N9K4
公称尺寸 6, , 符号 B9, , 通过电磁致动, , 24 VDC
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
滑阀
直接驱动
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    WE6./E
工作压力[bar]    350
滑阀符号    符号B9
连接类型    底板安装
大小    6.
驱动类型    电磁阀驱动
端口数    3.
切换位置数量    2.
电源电压    24伏直流电
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    1.48

力士乐REXROTH电磁阀R900906660
液压方向短管阀 4WE6H73-6X/EG24N9K4/A12
公称尺寸 6，符号 H73，电磁操作，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
直接驱动
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    WE6./E
工作压力[bar]    350
流量[l/min]    36
滑阀符号    符号H73
连接类型    底板安装
大小    6.
驱动类型    电磁阀驱动
端口数    4.
切换位置数量    3.
电源电压    24伏直流电
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    2.

力士乐REXROTH电磁阀R900903464
液压方向短管阀 4WE6E6X/EG24N9K4/V
R900903464 4WE6E62/EG24N9K4/V
公称尺寸 6，符号 E，电磁操作，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
直接驱动
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    WE6./E
工作压力[bar]    350
流量[l/min]    80
滑阀符号    符号E
连接类型    底板安装
大小    6.
驱动类型    电磁阀驱动
端口数    4.
切换位置数量    3.
电源电压    24伏直流电
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    1.99

力士乐REXROTH电磁阀R900617138
液压方向短管阀 4WE6EB6X/OFEG205N9K4
R900617138 4WE6EB62/OFEG205N9K4
公称尺寸 6, , 符号 E, , 通过电磁致动, , 205 VDC
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
直接驱动
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    WE6./E
工作压力[bar]    350
滑阀符号    符号E
连接类型    底板安装
大小    6.
驱动类型    电磁阀驱动
端口数    4.
切换位置数量    2.
电源电压    205伏直流电
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
符合性说明    CE–低压指令2014/35/EU
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    1.9

力士乐REXROTH电磁阀R900578186
液压方向短管阀 4WE6UA6X/EG24N9K4
R900578186 4WE6UA62/EG24N9K4
公称尺寸 6，符号 U，电磁操作，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
直接驱动
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    WE6./E
工作压力[bar]    350
流量[l/min]    80
滑阀符号    符号UA
大小    6.
驱动类型    电磁阀驱动
端口数    4.
切换位置数量    2.
电源电压    24伏直流电
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    1.46

力士乐REXROTH电磁阀R900567512
液压方向短管阀 4WE6D6X/OFEG24N9K4
R900567512 4WE6D62/OFEG24N9K4
公称尺寸 6，符号 D，电磁操作，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
直接驱动
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    WE6./E
工作压力[bar]    350
流量[l/min]    80
滑阀符号    符号D
连接类型    底板安装
大小    6.
驱动类型    电磁阀驱动
端口数    4.
切换位置数量    2.
电源电压    24伏直流电
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    1.98

力士乐REXROTH电磁阀R900564107
液压方向短管阀 4WE6C6X/OFEG24N9K4
R900564107 4WE6C62/OFEG24N9K4
公称尺寸 6，符号 C，电磁操作，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
直接驱动
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    WE6./E
工作压力[bar]    350
流量[l/min]    80
滑阀符号    符号C
连接类型    底板安装
大小    6.
驱动类型    电磁阀驱动
端口数    4.
切换位置数量    2.
电源电压    24伏直流电
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    1.98

力士乐REXROTH电磁阀R900561284
液压方向短管阀 4WE6GA6X/EG24N9K4
R900561284 4WE6GA62/EG24N9K4
公称尺寸 6，符号 G，电磁操作，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
直接驱动
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    WE6./E
工作压力[bar]    350
流量[l/min]    80
滑阀符号    符号GA
连接类型    底板安装
大小    6.
驱动类型    电磁阀驱动
端口数    4.
切换位置数量    2.
电源电压    24伏直流电
电子连接器    3极连接器（2+PE）
连接器，3极（2+PE）EN 175301-803，无电路，黑色
插入式连接器R901017011 3P Z4 M SW-SPEZ
连接器，3极（2+PE）EN 175301-803，无电路，灰色
插入式连接器R901017010 3P Z4 M GR SPEZ。
连接器，3极（2+PE）EN 175301-803，带LED，黑色
插入式连接器R901017022 3P Z5L M 12-240V SPEZ
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    1.46

力士乐REXROTH电磁阀R900561278
液压方向短管阀 4WE6E6X/EG24N9K4
R900561278 4WE6E62/EG24N9K4
公称尺寸 6，符号 E，电磁操作，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
直接驱动
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    WE6./E
工作压力[bar]    350
流量[l/min]    80
滑阀符号    符号E
连接类型    底板安装
大小    6.
驱动类型    电磁阀驱动
端口数    4.
切换位置数量    3.
电源电压    24伏直流电
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    2.

力士乐REXROTH电磁阀R900551704
液压方向短管阀 4WE6D6X/EW110N9K4
公称尺寸 6，符号 D，电磁操作，110 - 120 V AC
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
直接驱动
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    WE6./E
工作压力[bar]    350
流量[l/min]    60
滑阀符号    符号D
连接类型    底板安装
大小    6.
驱动类型    电磁阀驱动
端口数    4.
切换位置数量    2.
电源电压    110…120伏交流电
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
符合性说明    CE–低压指令2014/35/EU
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    1.33

力士乐REXROTH电磁线圈R901370939
电磁阀线圈45-K4___-30G24___04
电压  DC24V
通径  6mm
安装  螺纹
重量  0.3kg

力士乐REXROTH密封套件R900357573
密封套件 WE 6.6X/E
重量  0.1kg

力士乐REXROTH电磁阀220VDC线圈R901175657
磁性线圈 45-K4K__-30G220__00

力士乐REXROTH电磁阀
R900912495 4WE6HA62/EW230N9K4
R900912495 4WE6HA6X/EW230N9K4
公称尺寸 6，符号 H，电磁操作，230 V AC 50/60Hz
液压阀，方向阀，方向开关阀，方向滑阀，液压方向短管阀，电磁换向阀
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
直接驱动
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    WE6./E
工作压力[bar]    350
流量[l/min]    50
滑阀符号    符号HA
尺寸    6.
驱动类型    电磁阀驱动
端口数量    4.
切换位置数量    2.
电源电压    230伏交流电50/60Hz
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
符合性说明    CE–低压指令2014/35/EU
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    1.32
插入式连接器 R901017011 3P Z4 M SW-SPEZ
匹配连接器，3极（2+PE）EN 175301-803，无电路，黑色
插入式连接器R9010170103P Z4 M GR SPEZ。
配对连接器，3极（2+PE）EN 175301-803，无电路，灰色
插入式连接器R901017022 3P Z5L M 12-240V SPEZ
匹配连接器，3极（2+PE）EN 175301-803，带LED，黑色


力士乐REXROTH电磁阀
R900561274 4WE6D62/EG24N9K4
R900561274 4WE6D6X/EG24N9K4
公称尺寸 6，符号 D，电磁操作，24 V DC
液压阀，方向阀，方向开关阀，方向滑阀，液压方向短管阀，电磁换向阀
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
直接驱动
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    WE6./E
工作压力[bar]    350
流量[l/min]    70
滑阀符号    符号D
连接类型    底板安装
尺寸    6.
驱动类型    电磁阀驱动
端口数量    4.
切换位置数量    2.
电源电压    24伏直流电
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    1.46

力士乐REXROTH电磁阀
R901000176 4WE6W62/EG12N9K4
公称尺寸 6，符号 W，电磁操作，12 V DC
液压阀，方向阀，方向开关阀，方向滑阀，液压方向短管阀，电磁换向阀
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
直接驱动
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    WE6./E
工作压力[bar]    350
流量[l/min]    80
滑阀符号    符号W
尺寸    6.
驱动类型    电磁阀驱动
端口数量    4.
切换位置数量    3.
电源电压    12伏直流电
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    1.98

力士乐REXROTH电磁阀
R901127980 4WE6D6X/OFEW230N9K4/B12
公称尺寸 6，符号 D，电磁操作，230 V AC 50/60Hz
液压阀，方向阀，方向开关阀，方向滑阀，液压方向短管阀，电磁换向阀
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
直接驱动
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    WE6./E
工作压力[bar]    350
流量[l/min]    60
滑阀符号    符号D
尺寸    6.
驱动类型    电磁阀驱动
端口数量    4.
切换位置数量    2.
电源电压    230伏交流电50/60Hz
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
符合性说明    CE–低压指令2014/35/EU
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    1.68

力士乐REXROTH电磁阀
R900911948 4WE6Y62/EG24N9K4QMBG24
公称尺寸 6，符号 Y，电磁操作，24 V DC，带位置感应开关QM
液压阀，方向阀，方向开关阀，方向滑阀，液压方向短管阀，电磁换向阀
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
直接驱动
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    WE6./E
工作压力[bar]    350
流量[l/min]    70
滑阀符号    符号Y
尺寸    6.
驱动类型    电磁阀驱动
端口数量    4.
切换位置数量    2.
电源电压    24伏直流电
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    1.66

力士乐REXROTH电磁阀
R900913276 4WE6X7-62/EG24N9K4
公称尺寸 6，符号 X7，带电磁操作，24 VDC
液压阀，方向阀，方向开关阀，方向滑阀，液压方向短管阀，电磁换向阀
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
滑阀
直接驱动
产品属性
连接图
ISO 4401-03-02-0-05
产品系列    WE6./E
工作压力[bar]    350
流量[l/min]    80
滑阀符号    符号X7
连接类型    底板安装
尺寸    6.
驱动类型    电磁阀驱动
端口数量    4.
电源电压    24伏直流电
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    1.46

力士乐REXROTH电磁阀
R900912493 4WE6G6X/EW230N9K4
公称尺寸 6，符号 G，电磁操作，230 V AC 50/60Hz
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
直接驱动
产品属性
连接图
ISO 4401-03-02-0-05
产品系列    WE6./E
工作压力[bar]    350
流量[l/min]    40
滑阀符号    符号G
连接类型    底板安装
尺寸    6.
驱动类型    电磁阀驱动
端口数量    4.
切换位置数量    3.
电源电压    230伏交流电50/60Hz
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
符合性说明    CE–低压指令2014/35/EU
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    1.72

力士乐REXROTH电磁阀
R901068595 4WE6D6X/EG24N9K4/ZV
公称尺寸 6，符号 D，电磁操作，24 V DC
液压阀，方向阀，方向开关阀，方向滑阀，液压方向短管阀，电磁换向阀
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
直接驱动
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    WE6./E
工作压力[bar]    350
流量[l/min]    70
滑阀符号    符号D
尺寸    6.
驱动类型    电磁阀驱动
端口数量    4.
切换位置数量    2.
电源电压    24伏直流电
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封  FKM
重量[kg]    1.44

力士乐REXROTH电磁阀
R900912411 4WE6Y62/EG24N9K4/B15
公称尺寸 6，符号 Y，电磁操作，24 V DC
液压阀，方向阀，方向开关阀，方向滑阀，液压方向短管阀，电磁换向阀
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
直接驱动
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    WE6./E
工作压力[bar]    350
流量[l/min]    70
滑阀符号    符号Y
尺寸    6.
驱动类型    电磁阀驱动
端口数量    4.
切换位置数量    2.
电源电压    24伏直流电
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    1.44

力士乐REXROTH电磁阀4WE6J6X/EG24N9K4
R900561288 4WE6J62/EG24N9K4
标称尺寸6，符号J，带磁铁的电动，24 V DC
高功率范围的工业液压阀。根据液压符号可靠切换油流向
直动式
滑阀
产品特性
连接类型  ISO 4401-03-02-0-05
压力[bar]    350
体积流量[l/min]    80
活塞符号    符号J
连接类型    板式结构
标称尺寸    6.
操作类型    带磁性驱动
连接数    4.
开关位置数量    3.
电源电压    24伏直流电
电气插头    设备插头3针（2+PE）
电气连接说明    符合EN 175301-803的装置插头3针（2+PE）
压力流体    HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件    NBR
重量[kg]    1.99


力士乐REXROTH电磁阀4WE6Y6X/EW230N9K4
R900909415 4WE6Y62/EW230N9K4
标称尺寸6，符号Y，带磁铁的电动，230 V AC 50/60Hz
高功率范围的工业液压阀。根据液压符号可靠切换油流向
滑阀
直动式
产品特性
连接类型    ISO 4401-03-02-0-05
压力[bar]    350
体积流量[l/min]    60
活塞符号    符号Y
标称尺寸    6
操作类型    带磁性驱动
连接数    4
开关位置数量    2
电源电压    230 VAC 50/60Hz
电气插头    设备插头3针（2°PE）
电气连接说明    符合EN 175301-803的装置插头3针（2╝PE）
符合性说明    CE，低压指令2014/35/EUCSA根据CSA C22.2第139-1982号批准
压力流体    HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件    NBR
重量[kg]    1.320

力士乐REXROTH电磁阀4WE6Y6X/EG24N9K4QMAG24
R900923204 4WE6Y62/EG24N9K4QMAG24
标称尺寸6，符号Y，带磁铁的电动，24 V DC
高功率范围的工业液压阀。根据液压符号可靠切换油流向
带阀芯位置监测A
直动式
滑阀
产品特性
连接类型    ISO 4401-03-02-0-05
压力[bar]    350
体积流量[l/min]    70
活塞符号    符号Y
标称尺寸    6
操作类型    带磁性驱动
连接数    4.
开关位置数量    2.
电源电压    24伏直流电
电气插头    设备插头3针（2+PE）
电气连接说明    符合EN 175301-803的装置插头3针（2+PE）
压力流体    HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件    NBR
重量[kg]    1.650

力士乐REXROTH电磁阀4WE6Y6X/EG24N9K4/V
R900909636 4WE6Y62/EG24N9K4/V
标称尺寸6，符号Y，带磁铁的电动，24 V DC
高功率范围的工业液压阀。根据液压符号可靠切换油流向
直动式
滑阀
产品特性
连接类型    ISO 4401-03-02-0-05
压力[bar]    350
体积流量[l/min]    70
活塞符号    符号Y
连接类型    板式结构
标称尺寸    6
操作类型    带磁性驱动
连接数    4
开关位置数量    2
电源电压    24伏直流电
电气插头    设备插头3针（2+PE）
电气连接说明    符合EN 175301-803的装置插头3针（2+PE）
压力流体    HLP、HLP、hdd、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封件    FKM
重量[kg]    1.461

力士乐REXROTH电磁阀R900561276 4WE6Y6X/EG24N9K4
R900561276 4WE6Y62/EG24N9K4
标称尺寸6，符号Y，带磁铁的电动，24 V DC
高功率范围的工业液压阀。根据液压符号可靠切换油流向
直动式
滑阀
产品特性
连接类型    ISO 4401-03-02-0-05
压力[bar]    350
体积流量[l/min]    70
活塞符号    符号Y
连接类型    板式结构
标称尺寸    6
操作类型    带磁性驱动
连接数    4
开关位置数量    2
电源电压    24伏直流电
电气插头    设备插头3针（2+PE）
电气连接说明    符合EN 175301-803的装置插头3针（2+PE）
压力流体    HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件    NBR
重量[kg]    1.455

力士乐REXROTH电磁阀4WE6U6X/EG110N9K4/V
R901396247 4WE6U62/EG110N9K4/V
标称尺寸6，符号U，带磁铁的电动，110 V DC
高功率范围的工业液压阀。根据液压符号可靠切换油流向
直动式
滑阀
产品特性
连接类型    ISO 4401-03-02-0-05
压力[bar]    350
体积流量[l/min]    80
活塞符号    符号U
标称尺寸    6
操作类型    带磁性驱动
连接数    4
开关位置数量    3
电源电压    110伏直流电
电气插头    设备插头3针（2+PE）
电气连接说明    符合EN 175301-803的装置插头3针（2+PE）
符合性说明    CE，低压指令2014/35/EUCSA根据CSA C22.2第139-1982号批准
压力流体    HLP、HLP、hdd、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封件    FKM
重量[kg]    1.940

力士乐REXROTH电磁阀4WE6Q6X/EG24N9K4
R900561292 4WE6Q62/EG24N9K4
标称尺寸6，符号Q，带磁铁的电动，24 V DC
高功率范围的工业液压阀。根据液压符号可靠切换油流向
直动式
滑阀
产品特性
连接类型    ISO 4401-03-02-0-05
压力[bar]    350
体积流量[l/min]    80
活塞符号    符号Q
连接类型    板式结构
标称尺寸    6
操作类型    带磁性驱动
连接数    4
开关位置数量    3
电源电压    24伏直流电
电气插头    设备插头3针（2+PE）
电气连接说明    符合EN 175301-803的装置插头3针（2+PE）
压力流体    HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件    NBR
重量[kg]    1.98

力士乐REXROTH电磁阀4WE6L6X/EG24N9K4
R900901751 4WE6L62/EG24N9K4
标称尺寸6，符号L，带磁铁的电动，24 V DC
高功率范围的工业液压阀。根据液压符号可靠切换油流向
滑阀
直动式
产品特性
连接类型    ISO 4401-03-02-0-05
压力[bar]    350
体积流量[l/min]    60
活塞符号    符号L
标称尺寸    6.
操作类型    带磁性驱动
连接数    4.
开关位置数量    3.
电源电压    24伏直流电
电气插头    设备插头3针（2+PE）
电气连接说明    符合EN 175301-803的装置插头3针（2+PE）
压力流体    HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件    NBR
重量[kg]    1.980

力士乐REXROTH电磁阀4WE6JB6X/EG24N9K4
R900561291 4WE6JB62/EG24N9K4
标称尺寸6，符号J，带磁铁的电动，24 V DC
高功率范围的工业液压阀。根据液压符号可靠切换油流向
直动式
滑阀
产品特性
连接类型    ISO 4401-03-02-0-05
压力[bar]    350
体积流量[l/min]    80
活塞符号    符号JB
连接类型    板式结构
标称尺寸    6.
操作类型    带磁性驱动
连接数    4.
开关位置数量    2.
电源电压    24伏直流电
电气插头    设备插头3针（2°PE）
电气连接说明    符合EN 175301-803的装置插头3针（2╝PE）
压力流体    HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件    NBR
重量[kg]    1.46

力士乐REXROTH电磁阀4WE6JA6X/EG24N9K4
R900561290 4WE6JA62/EG24N9K4
标称尺寸6，符号J，带磁铁的电动，24 V DC
高功率范围的工业液压阀。根据液压符号可靠切换油流向
直动式
滑阀
产品特性
连接类型    ISO 4401-03-02-0-05
压力[bar]    350
体积流量[l/min]    80
活塞符号    符号JA
连接类型    板式结构
标称尺寸    6
操作类型    带磁性驱动
连接数    4
开关位置数量    2
电源电压    24伏直流电
电气插头    设备插头3针（2+PE）
电气连接说明    符合EN 175301-803的装置插头3针（2+PE）
压力流体    HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件    NBR
重量[kg]    1.44

力士乐REXROTH电磁阀4WE6J6X/EW230N9K4/B10
R900912079 4WE6J62/EW230N9K4/B10
标称尺寸6，符号J，带磁铁的电动，230 V AC 50/60Hz
高功率范围的工业液压阀。根据液压符号可靠切换油流向
滑阀
直动式
产品特性
连接类型    ISO 4401-03-02-0-05
压力[bar]    350
体积流量[l/min]    60
活塞符号    符号J
标称尺寸    6
操作类型    带磁性驱动
连接数    4
开关位置数量    3
电源电压    230 VAC 50/60Hz
电气插头    设备插头3针（2+PE）
电气连接说明    符合EN 175301-803的装置插头3针（2+PE）
符合性说明    CE，低压指令2014/35/EUCSA根据CSA C22.2第139-1982号批准
压力流体    HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件    NBR
重量[kg]    1.721


力士乐REXROTH电磁阀4WE6J6X/EW110N9K4
R900551703 4WE6J62/EW110N9K4
标称尺寸6，符号J，带磁铁的电动，110 a120 V交流电
高功率范围的工业液压阀。根据液压符号可靠切换油流向
直动式
滑阀
产品特性
连接图像
ISO 4401-03-02-0-05
压力[bar]    350
体积流量[l/min]    60
活塞符号    符号J
连接类型    板式结构
标称尺寸    6
操作类型    带磁性驱动
连接数    4
开关位置数量    3
电源电压    110至120 VAC
电气插头    设备插头3针（2+PE）
电气连接说明    符合EN 175301-803的装置插头3针（2+PE）
符合性说明    CE，低压指令2014/35/EUCSA根据CSA C22.2第139-1982号批准
压力流体    HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件    NBR
重量[kg]    1.721

力士乐REXROTH电磁阀4WE6J6X/EG24N9K4/V
R900548772 4WE6J62/EG24N9K4/V
标称尺寸6，符号J，带磁铁的电动，24 V DC
高功率范围的工业液压阀。根据液压符号可靠切换油流向
直动式
滑阀
产品特性
连接类型    ISO 4401-03-02-0-05
压力[bar]    350
体积流量[l/min]    80
活塞符号    符号J
连接类型    板式结构
标称尺寸    6
操作类型    带磁性驱动
连接数    4
开关位置数量    3
电源电压    24伏直流电
电气插头    设备插头3针（2+PE）
电气连接说明    符合EN 175301-803的装置插头3针（2+PE）
压力流体    HLP、HLP、hdd、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封件    FKM
重量[kg]    1.98

力士乐REXROTH电磁阀4WE6J6X/EG24N9K4
R900561288
标称尺寸6，符号J，带磁铁的电动，24 V DC
高功率范围的工业液压阀。根据液压符号可靠切换油流向
直动式
滑阀
产品特性
连接类型    ISO 4401-03-02-0-05
压力[bar]    350
体积流量[l/min]    80
活塞符号    符号J
连接类型    板式结构
标称尺寸    6
操作类型    带磁性驱动
连接数    4
开关位置数量    3
电源电压    24伏直流电
电气插头    设备插头3针（2+PE）
电气连接说明    符合EN 175301-803的装置插头3针（2+PE）
压力流体    HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件    NBR
重量[kg]    1.99

力士乐REXROTH电磁阀4WE6HA6X/EG24N9K4
R900549534 4WE6HA62/EG24N9K4
标称尺寸6，符号H，带磁铁的电动，24 V DC
高功率范围的工业液压阀。根据液压符号可靠切换油流向
直动式
滑阀
产品特性
连接图像    ISO 4401-03-02-0-05
压力[bar]    350
体积流量[l/min]    80
活塞符号    符号HA
连接类型    板式结构
标称尺寸    6
操作类型    带磁性驱动
连接数    4
开关位置数量    2
电源电压    24伏直流电
电气插头    设备插头3针（2+PE）
电气连接说明    符合EN 175301-803的装置插头3针（2+PE）
压力流体    HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件    NBR
重量[kg]    1.46

力士乐REXROTH电磁阀4WE6H6X/EW230N9K4
R900912494 4WE6H62/EW230N9K4
标称尺寸6，符号H，带磁铁的电动，230 V AC 50/60Hz
高功率范围的工业液压阀。根据液压符号可靠切换油流向
直动式
滑阀
产品特性
连接类型    ISO 4401-03-02-0-05
压力[bar]    350
体积流量[l/min]    50
活塞符号    符号H
连接类型    板式结构
标称尺寸    6
操作类型    带磁性驱动
连接数    4
开关位置数量    3
电源电压    230 VAC 50/60Hz
电气插头    设备插头3针（2+PE）
电气连接说明    符合EN 175301-803的装置插头3针（2+PE）
符合性说明    CE，低压指令2014/35/EUCSA根据CSA C22.2第139-1982号批准
压力流体    HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件    NBR
重量[kg]    1.721


力士乐REXROTH电磁阀4WE6H6X/EG24N9K4
R900561286 4WE6H62/EG24N9K4
标称尺寸6，符号H，带磁铁的电动，24 V DC
高功率范围的工业液压阀。根据液压符号可靠切换油流向
直动式
滑阀
产品特性
连接类型    ISO 4401-03-02-0-05
压力[bar]    350
体积流量[l/min]    80
活塞符号    符号H
连接类型    板式结构
标称尺寸    6
操作类型    带磁性驱动
连接数    4
开关位置数量    3
电源电压    24伏直流电
电气插头    设备插头3针（2+PE）
电气连接说明    符合EN 175301-803的装置插头3针（2+PE）
压力流体    HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件    NBR
重量[kg]    1.981

力士乐REXROTH电磁阀4WE6G6X/EG24N9K4
R900561282 4WE6G62/EG24N9K4
标称尺寸6，符号G，带磁铁的电动，24 V DC
高功率范围的工业液压阀。根据液压符号可靠切换油流向
直动式
滑阀
产品特性
连接类型    ISO 4401-03-02-0-05
压力[bar]    350
体积流量[l/min]    80
活塞符号    符号G
连接类型    板式结构
标称尺寸    6
操作类型    带磁性驱动
连接数    4
开关位置数量    3
电源电压    24伏直流电
电气插头    设备插头3针（2+PE）
电气连接说明    符合EN 175301-803的装置插头3针（2+PE）
压力流体    HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件    NBR
重量[kg]    2


力士乐REXROTH电磁阀4WE6EB6X/EG24N9K4
R900561281 4WE6EB62/EG24N9K4
标称尺寸6，符号E，带磁铁的电动，24 V DC
高功率范围的工业液压阀。根据液压符号可靠切换油流向
直接操作
闸阀
产品特性
连接类型    ISO 4401-03-02-0-05
压力[bar]    350
体积流量[l/min]    80
活塞符号    符号EB
连接类型    板式结构
标称尺寸    6
操作类型    带磁性驱动
连接数    4
开关位置数量    2
电源电压    24伏直流电
电气插头    设备插头3针（2+PE）
电气连接说明    符合EN 175301-803的装置插头3针（2+PE）
压力流体    HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件    NBR
重量[kg]    1.46

力士乐REXROTH液压方向短管阀 4WE6EA6X/EG24N9K4
电磁阀R900561280 4WE6EA62/EG24N9K4
公称尺寸 6，符号 EA，电磁操作，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
直营
滑阀
连接图    ISO 4401-03-02-0-05
压力 [bar]    350
体积流量 [l/min]    80
活塞符号    符号 EA
连接类型    板材结构
标称尺寸    6
驱动类型    带电磁操作
连接数    4
开关位置数    2
电源电压    24 VDC
电插头    设备插头 3 针 (2 + PE)
电气连接说明    3 针设备连接器 (2 + PE)，符合 EN 175301-803
液压油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封件    NBR
重量 [kg]    1.46

力士乐REXROTH液压方向短管阀 4WE6D6X/OFEG24N9K4/V
电磁阀R900903465 4WE6D62/OFEG24N9K4/V
公称尺寸 6，符号 D，电磁操作，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
直动式
滑阀
插入式接头 3P Z5L M 12-240V SPEZ
R901017022
匹配连接器，3 针 (2 + PE) EN 175301-803，带 LED，黑色
连接图    ISO 4401-03-02-0-05
压力 [bar]    350
体积流量 [l/min]    80
活塞符号    符号 D
连接类型    板材结构
标称尺寸    6
驱动类型    带电磁操作
连接数    4
开关位置数    2
电源电压    24 VDC
电插头    设备插头 3 针 (2 + PE)
电气连接说明    3 针设备连接器 (2 + PE)，符合 EN 175301-803
液压油    HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封    FKM
重量 [kg]    1.98

力士乐REXROTH液压电磁阀4WE6D6X/OFEG24N9K4/B08
R900907727 4WE6D62/OFEG24N9K4/B08
公称尺寸 6，符号 D，电磁操作，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
滑阀
直动式
连接图    ISO 4401-03-02-0-05
压力 [bar]    350
体积流量 [l/min]    80
活塞符号    符号 D
标称尺寸    6
驱动类型    带电磁操作
连接数    4
开关位置数    2
电源电压    24 VDC
电插头    设备插头 3 针 (2 + PE)
电气连接说明    3 针设备连接器 (2 + PE)，符合 EN 175301-803
液压油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封    NBR
重量 [kg]    1.960

力士乐REXROTH先导式压力顺序阀
DZ
DZ20-2-52/200Y
规格 10 … 32
组件系列 5X
大工作压力 315 bar
大流量 600 l/min
适用于作为预加载、跟踪和切换阀应用
用于底板安装
孔图按 ISO 5781
作为插装阀
4 个压力等级
4 个可选调整类型：
旋钮
六角螺纹销和保护帽
带刻度可锁定旋钮
带刻度旋钮
单向阀，可选
DZ 型阀是一种先导式压力顺序阀。
用于与压力相关的次级系统连接。
压力顺序阀主要由带主阀芯的主阀 和带调整类型及可选单向阀的先导控制阀组成。
根据先导油供油和先导油回油及相应功能，进行了如下区分：
DZ. . -.-5X/… 型预载阀
施加在通道 A 中的压力通过控制油路作用于先导控制阀中的先导阀芯。同时，通道 A 中的压力通过喷嘴作用于主阀芯的弹簧负载侧。如果通道 P 中的压力超过在弹簧处设置的值，则先导阀芯 将顶着弹簧移动。此时主阀芯弹簧负载侧的液压油通过喷嘴、控制边以及控制油路和流入通道 B。因此，在主阀芯处产生了压降。主阀芯向上移动并打开从通道 A 到通道 B 的连接。通道 A 中的压力超出通道 B 中压力的值即为在弹簧处设置的值。在先导阀芯 处发生的泄漏将通过先导控制阀的弹簧腔和控制油路从内部导入到通道 B 中。如果次级油路（通道 B）中的压力超过通道 A 中的压力，则可以选择安装单向阀以实现自由回流。
DZ. . -.-5X/.X… 型预载阀号
大体上，此类阀的功能与 DZ. . -.-5X/… 型阀的功能相对应。但是，对于型号“X”，将通过控制油路 X 从外部提供开启信号。
DZ. . -.-5X/.Y… 型顺序阀型
大体上，此类阀的功能与 DZ. . -.-5X/… 型阀的功能相对应。但是，在型号“Y”中，在先导阀芯处发生的泄漏必须通过油路或卸压导入到油箱中。先导油通过油路导入到通道 B 中。
DZ. . -.-5X/.XY… 型油路阀
大体上，此类阀的功能与 DZ. . -.-5X/… 型阀的功能相对应。但是，对于型号“XY”，将通过控制油路 X从外部提供开启信号。在先导阀芯孔处的先导油和发生的泄漏必须通过油路卸压导入到油箱中。
德国力士乐REXROTH顺序阀订货号和型号：
R900535769 DZ10-1-5X/100Y
R900597547 DZ10-1-5X/200
R900599114 DZ10-1-5X/200Y
R900710220 DZ10-2-5X/50X
R900537692 DZ10-2-5X/50YM
R900502897 DZ10-2-5X/100
R900596755 DZ10-2-52/200
R900596661 DZ10-2-52/200Y
R900552999 DZ10-2-52/200YV
R900518901 DZ20-1-5X/100XY
R900599116 DZ20-1-52/200Y
R900599115 DZ20-1-5X/200YM
R900596858 DZ20-2-5X/200
R900596588 DZ20-2-52/200XY
R900501493 DZ20-2-5X/200X
R900596863 DZ20-2-52/200Y
R900597717 DZ20-2-5X/315XY
R900596906 DZ30-2-52/200




力士乐REXROTH先导式减压阀
DR
规格 10 … 25
组件系列 1X; 4X
大工作压力 315 bar
用于底板安装
孔图按 ISO 5781
用于螺纹连接
作为插装阀
4 个可选调整类型：
旋钮
六角套筒和保护帽
带刻度可锁定旋钮
带刻度旋钮
4 个压力等级
DR 型压力阀是一种先导式减压阀。用于降低系统压力。
它主要由拧入式插装阀（插件）和壳体组成，可以选择带或不带单向阀（底板安装）。
在静止位置时阀门处于打开状态。液压油可以通过主控制阀芯，从入口通道自由流向出口通道。出口通道中的压力通过孔施加于主控制阀芯 的弹簧负载侧。同时，压力通过孔和孔作用于与弹簧相对的主控制阀芯 侧。
如果出口通道中的压力超过弹簧上设定的值，则先导座开启。
液压油从主控制阀芯 的弹簧负载侧，经喷嘴和先导座流入弹簧腔。
主控制阀芯 移至控制位置，并使由弹簧设定的出口通道压力保持恒定。来自弹簧腔 的先导油回油始终通过 Y 油口外部实现。
对于型号“P”的底板安装，可选择安装单向阀，以实现从通道 A 到通道 B 的自由回流。



力士乐REXROTH先导式减压阀
Z3DR10
规格 10
组件系列 1X
大工作压力 350 bar
大流量 120 l/min
叠加阀
油口安装面符合 ISO 4401-05-04-0-05 （标准型号）或 ISO 4401-05-05-0-05 （型号“SO30”）
4 个压力等级，可选
2 种调整类型，可选：
内六角主轴和保护帽
带刻度可锁定旋钮
防腐蚀设计
Z3DR 型阀是一种采用叠加阀板设计的先导式三通减压阀，可限制执行机构的压力。此类阀可用于减小和控制系统压力。
此类阀主要由先导控制阀 和包括主级部分的壳体组成。次级压力通过调整类型设置。
力士乐先导式减压阀的特点是稳定性高且滞后低。
利用型号“MS”可通过测量油口处的压力负载单元对设定的次级压力进行测量和监控（请参阅“尺寸”）。
若执行机构油口 P（A、B）处的次级压力进一步上升到超出设定值，则阀门将会开启回油口 TA (TB) 的第三条管路。这样可防止执行机构通道出现不允许的压力上升。
德国力士乐REXROTH减压阀订货号和型号：
R901435208 Z3DR10VA2-10/200V
R901160168 Z3DR6VP2-10/200MSV
R901418087 Z3DR6VP3-10/315V

力士乐REXROTH先导式减压阀
类型 3DR
特点
-用于减少（P 到 A）和限制（A 到 T）系统压力的阀
-用于底板安装
-油口安装面符合 ISO 4401-07-07-0-05
-符合样本 RC 45056 的底板（单独订购）
-4 个压力等级
-4 个调节元件，可选：
-旋钮
-六角套筒和保护帽
-带刻度可锁定旋钮
-带刻度旋钮
功能
类型 3DR 压力控制阀是用于次级油路的带有溢流阀功能的先导式三通减压阀。它们用于降低系统压力。
减压阀主要由带有控制阀芯的主阀和带有压力调节元件的先导控制阀组成。
在开始位置时，阀是打开的。液压油可以不受任何限制地从通道 P 流向通道 A。通道 A 内的压力是通过孔向压缩弹簧对面的阀芯区域施加的。同时，还通过节流孔向控制阀芯的弹簧负载侧施加压力，以及通过通道向先导控制阀的滚珠施加压力。
根据压缩弹簧的设置，滚珠的上游和管道内建立液压压力，并将控制阀芯保持在打开位置。液压油从通道 P 通过控制阀芯流向通道 A，直到通道 A 中的压力增加到超过压缩弹簧设置的压力值，并提升滚珠。控制阀芯向闭合位置移动。当通道 A 内的压力与压缩弹簧设置的压力值达到平衡时，则达到了所需减小的压力。当作用在执行机构上的外力导致通道 A 内的压力进一步增加时，控制阀芯被进一步压缩压缩弹簧。这样通过控制阀芯上的控制阀口打开了通道 T 和通道 A 之间的连接。排放到油箱的液压油量确保压力不再增加。先导油始终通过先导管路从弹簧腔外泄到油口 Y。务必始终保持先导油以零压力返回油箱。可以使用压力计油口检查通道 A 内的减压。
技术数据
重量  8kg
安装位置    可选
环境温度范围    –30至+50°C
液压
公称压力    315bar
工作压力
油口 P     315bar
油口 A     250bar
油口 Y     单独，无压地到油箱
压力设置 –
小 bar 视流量而定
大 bar 50; 100; 200; 250
流量     220l/min
液压油    符合 DIN 51524 ）的矿物油（HL，HLP）（适用于 NBR 和 FKM 密封件）；符合VDMA 24568 的可快速生物降解液压油（另请参阅RC 90221）；HETG（菜籽油）（适用于 NBR 和 FKM 密封件））；HEPG（聚）（仅适用于 FKM 密封件））；HEES（合成酯）（仅适用于 FKM 密封件））；可应要求提供其它液压油
液压油温度范围
–30 至 +80°C （NBR 密封件）
–20 至 +80°C （FKM 密封件）
粘度范围      10 至 800mm2/s
液压油的允许污染度 - 符合 ISO 4406（c）规定的清洁度等级    等级 20/18/15 （在液压系统中必须遵循规定的组件清洁度等级。有效过滤可防止发生故障，同时还可延长组件使用寿命。））有关过滤器的选择，请参阅样本 RC 50070，RC 50076，RC 50081，RC 50086，RC 50087 和 RC 50088。
德国力士乐REXROTH先导式减压阀订货号和型号：
R900917775 3DR16P5-53/250Y/00M
REXROTH二位四通电磁阀4WE6D6X/EW230N9K4/V
