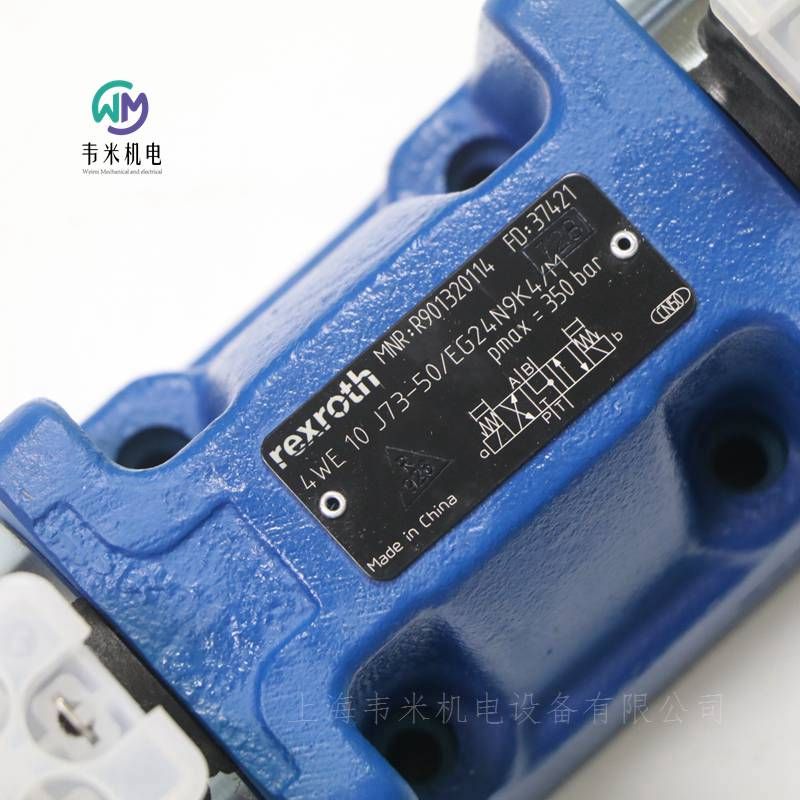

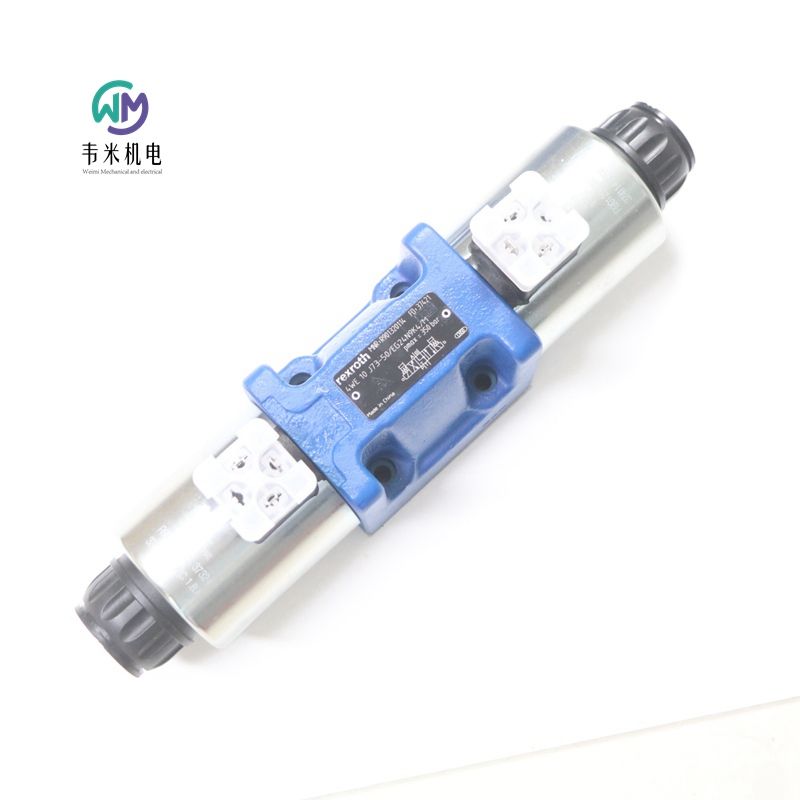

REXROTH电磁阀4WE10J73-50/EG24N9K4/M

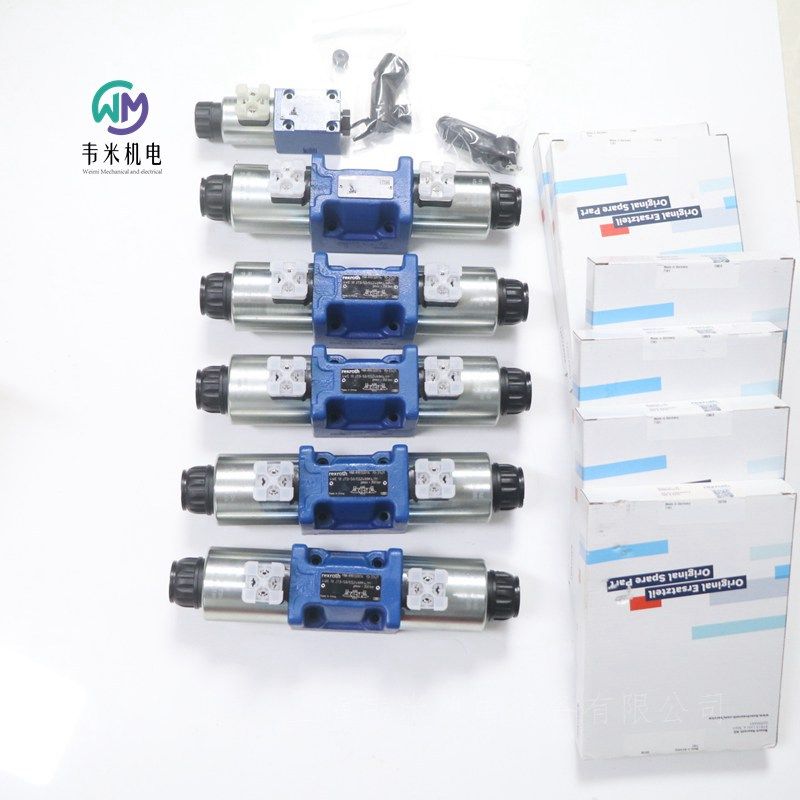

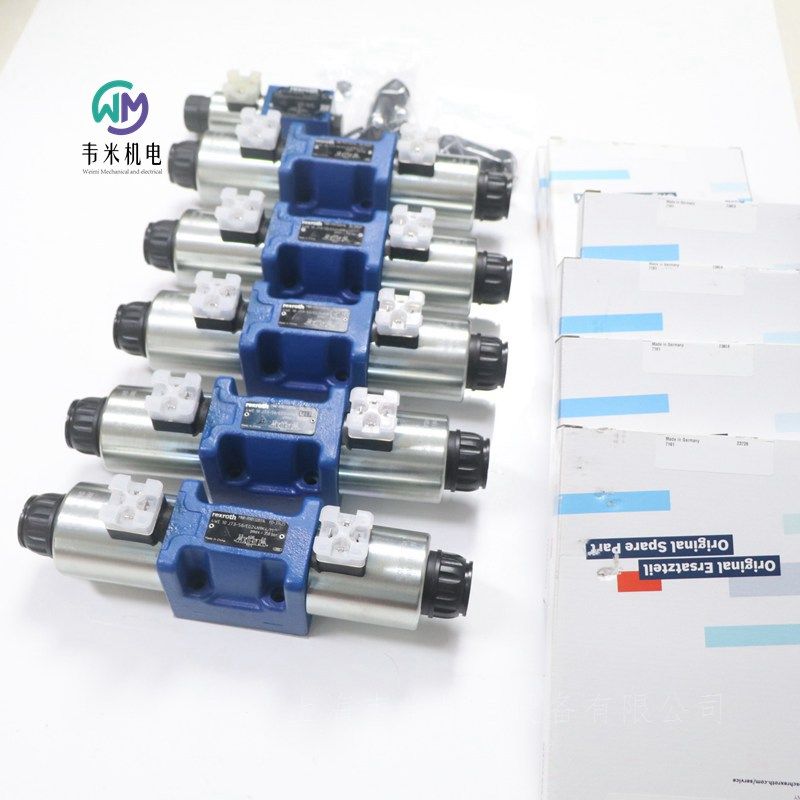

REXROTH电磁阀4WE10J73-50/EG24N9K4/M，上海韦米机电设备有限公司主营产品，现货库存；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH电磁阀R901320114
液压方向短管阀 4WE10J73-5X/EG24N9K4/M
R901320114 4WE10J73-50/EG24N9K4/M
公称尺寸 10，符号 J73，磁铁操作，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
直接驱动
产品属性
连接图    ISO 4401-05-04-05
产品系列    WE10../E
工作压力[bar]    350
流量[l/min]    160
滑阀符号    符号J73
连接类型    底板安装
大小    10
驱动类型    电磁阀驱动
端口数    4.
切换位置数量    3.
电源电压    24伏直流电
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    5.53

力士乐REXROTH带电磁启动的直动式方向滑阀
WE 10...E
规格 10
组件系列 5X
大工作压力 350 bar
大流量 160 l/min
三位四通、二位四通或二位三通型号
油口安装面符合 ISO 4401-05-04-0-05
高功率线圈，可选旋转 90°
电气连接作为单个或对中连接
可选择与 PWM 连接器（快速切换放大器，节能）搭配使用
辅助操纵装置，可选
当电压 > 50 VAC 或 > 75 VDC 时，CE 符合性符合低电压指令 2014/35/EU
电磁线圈是经过认可的组件，带有 UR 标记，可选
通过 CSA C22.2  139-13 认证，可选
WE 型号的方向阀为电磁线圈操作方向滑阀，该阀可用作电磁组件。该阀控制流体的启动、停止和方向。
该方向阀的基本构成为壳体、一个或两个电磁铁、控制阀芯和复位弹簧 。在断电状态下，控制阀芯由复位弹簧保持在中间位置或初始位置（版本 "O" 除外）。接通液压油中的电磁铁时，控制阀芯从其静止位置到所需的终端位置。这样可根据所选符号发出所需的流体方向。
在关闭电磁铁后，控制阀芯将被推回至中间位置或初始位置（带 "OF" 器的阀和不带弹簧类型 "O" 的阀除外）。
辅助操作可在磁铁不通电的情况下手动切换阀门。
液压系统必须正确通风，以确保能够发挥正常功能。
不带弹簧复位 "O"（仅适用于符号 A、C 和 D）
这种型号为带两个切换位置和两个电磁铁且不带器的方向阀。在控制阀芯处不带弹簧复位的阀在断电状态下无确定的初始位置。
不带弹簧复位，带器 "OF"（仅适用于符号 A、C 和 D）
这种型号为带两个开关位置和两个电磁铁且带器的方向阀。控制阀芯通过器固定在相应的切换位置。因此，在操作过程中，无需向电磁铁施加电流，这有助于节能操作。
型号 "73...A12"（软切换行为）
控制阀芯和电磁线圈的组成减少了阀门打开或关闭时发生的换向行程的次数。
与标准阀相比，换向行程（测量为加速度值 a）可以减少约 85 %，具体取决于控制阀芯的型号（参见 "加速度值"）。
注意：
连接两个或多个阀门的泄油管路中的压力峰值可能导致带有器的型号发生意外的控制阀芯运动。建议铺设单独的回油管路或在泄油管路中安装单向阀。
由于设计原理，阀门会发生内部泄漏，泄漏量在使用寿命期间会增加。
节流插件
根据主要工作条件，如果在切换过程中可能出现流量超过阀的性能限制的情况，将需要使用节流插件。
德国力士乐REXROTH电磁换向阀订货号和型号：
R900911869 4WE10E3X/CW230N9K4
R901349736 3WE10A50/OFEG205N9K4/V
R901278791 3WE10B50/EG24N9K4/M
R900944371 4WE10D33/CG220N9K4/V
R901487117 4WE10C50/EW230N9K4/M
R900598925 4WE10D33/CW110N9K4
R900912496 4WE10D33/CW230N9K4
R900923393 4WE10D33/CW230N9K4/V
R901336181 4WE10D50/EG205N9K4/M
R901382182 4WE10D50/EG110N9K4/V
R901344560 4WE10D50/EG220N9K4/V
R901339383 4WE10D50/EG220N9K4/M
R901278760 4WE10D50/EG24N9K4/M
R901483529 4WE10D50/EW230N9K4/M
R901529623 4WE10D50/EW230N9K4/V
R901344562 4WE10D50/OFEG220N9K4/M
R901278763 4WE10D50/OFEG24N9K4/M
R901341857 4WE10D73-50/EG24N9K4/A12M
R901278761 4WE10E50/EG24N9K4/M
R900595532 4WE10EA33/CG24N9K4
R901278780 4WE10EB50/EG24N9K4/M
R901278768 4WE10G50/EG24N9K4/M
R901487114 4WE10G50/EW230N9K4/M
R900597986 4WE10H33/CG24N9K4
R901278779 4WE10HA50/EG24N9K4/M
R901349517 4WE10HB50/EG24N9K4/M
R900593805 4WE10J33/CW230N9K4
R901278744 4WE10J50/EG24N9K4/M
R901325488 4WE10J50/EG24N9K4/MH
R901327207 4WE10J50/EG205N9K4/M
R901320114 4WE10J73-50/EG24N9K4/M
R901341855 4WE10J73-50/EG24N9K4/A12M
R901278782 4WE10JA50/EG24N9K4/M
R901278774 4WE10Q50/EG24N9K4/M
R901278784 4WE10R50/EG24N9K4/M
R901349519 4WE10RB50/EG24N9K4/M
R901333735 4WE10T50/EG24N9K4/M
R900591664 4WE10D3X/OFCG24N9K4
R901278781 4WE10F50/EG24N9K4/M
R901278778 4WE10U50/EG24N9K4/M
R901349658 4WE10Y73-50/EG24N9K4/A12M

力士乐REXROTH电磁阀R901529623
液压方向短管阀 4WE10D5X/EW230N9K4/V
R901529623 4WE10D50/EW230N9K4/V
公称尺寸 10，符号 D，电磁操作，230 V AC 50/60Hz
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
产品属性
连接图    ISO 4401-05-04-05
产品系列    WE10../E
工作压力[bar]    350
流量[l/min]    145
滑阀符号    符号D
连接类型    底板安装
大小    10
驱动类型    电磁阀驱动
端口数    4.
切换位置数量    2.
电源电压    230伏交流电50/60Hz
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
符合性说明    CE–低压指令2014/35/EU
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    3.3

力士乐REXROTH电磁阀R901487114
液压方向短管阀 4WE10G5X/EW230N9K4/M
R901487114 4WE10G50/EW230N9K4/M
公称尺寸 10，符号 G，电磁操作，230 V AC 50/60Hz
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
滑阀
直接驱动
产品属性
连接图    ISO 4401-05-04-05
产品系列    WE10../E
工作压力[bar]    350
流量[l/min]    112
滑阀符号    符号G
连接类型    底板安装
大小    10
驱动类型    电磁阀驱动
端口数    4.
切换位置数量    3.
电源电压    230伏交流电50/60Hz
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
符合性说明    CE–低压指令2014/35/EU
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    4.

力士乐REXROTH电磁阀R901483529
液压方向短管阀 4WE10D5X/EW230N9K4/M
R901483529 4WE10D50/EW230N9K4/M
公称尺寸 10，符号 D，电磁操作，230 V AC 50/60Hz
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
滑阀
直接驱动
产品属性
连接图    ISO 4401-05-04-05
产品系列    WE10../E
工作压力[bar]    350
流量[l/min]    145
滑阀符号    符号D
连接类型    底板安装
大小    10
驱动类型    电磁阀驱动
端口数    4.
切换位置数量    2.
电源电压    230伏交流电50/60Hz
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
符合性说明    CE–低压指令2014/35/EU
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    3.28

力士乐REXROTH电磁阀R901382182
液压方向短管阀 4WE10D5X/EG110N9K4/V
R901382182 4WE10D50/EG110N9K4/V
公称尺寸 10，符号 D，磁铁操作，110 V DC
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
直接驱动
产品属性
连接图    ISO 4401-05-04-05
产品系列    WE10../E
工作压力[bar]    350
流量[l/min]    135
滑阀符号    符号D
连接类型    底板安装
大小    10
驱动类型    电磁阀驱动
端口数    4.
切换位置数量    2.
电源电压    110伏直流电
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
符合性说明    CE–低压指令2014/35/EU
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    4.1

力士乐REXROTH电磁阀R901327207
液压方向短管阀 4WE10J5X/EG205N9K4/M
R901327207 4WE10J50/EG205N9K4/M
公称尺寸 10，符号 J，磁铁操作，205 V DC
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
直接驱动
产品属性
连接图    ISO 4401-05-04-05
产品系列    WE10../E
工作压力[bar]    350
流量[l/min]    150
滑阀符号    符号J
连接类型    底板安装
大小    10
驱动类型    电磁阀驱动
端口数    4.
切换位置数量    3.
电源电压    205伏直流电
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
符合性说明    CE–低压指令2014/35/EU
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    5.5

力士乐REXROTH溢流阀
R900423720 DBDS6G1X/315
R900423720 DBDS6G1A/315
公称尺寸 6，P → T，机械操作
高性能范围内的工业液压阀。设定值的可靠压力限制
带保护帽的六角形
六角形
提升阀座设计中的比例压力阀
直接驱动
S6
产品属性
连接图
管螺纹G1/4 ISO 228-1
产品系列    DBD.6-30
工作压力[bar]    315
流量[l/min]    50
滑阀符号    P→T
连接类型    螺纹连接
尺寸    6.
驱动类型    机械驱动
端口数量    2.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    1.57

力士乐REXROTH溢流阀
R900448375 DBDS6G1X/25V
R900448375 DBDS6G1A/25V
公称尺寸 6，P → T，机械操作
高性能范围内的工业液压阀。设定值的可靠压力限制
带保护帽的六角形
六角形
提升阀座设计中的比例压力阀
直接驱动
S6
产品属性
连接图
管螺纹G1/4 ISO 228-1
产品系列    DBD.6-30
大工作压力[bar]    25
大流量[l/min]    50
滑阀符号    P→T
连接类型    螺纹连接
尺寸    6.
驱动类型    机械驱动
端口数量    2.
切换位置数量    2.
液压油
HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    1.61


力士乐REXROTH溢流阀
R900423718 DBDS6G1X/25
R900423718 DBDS6G1A/25
公称尺寸 6，P → T，机械操作
高性能范围内的工业液压阀。设定值的可靠压力限制
带保护帽的六角形
六角形
提升阀座设计中的比例压力阀
直接驱动
S6
产品属性
连接图    管螺纹G1/4 ISO 228-1
产品系列    DBD.6-30
大工作压力[bar]    25
大流量[l/min]    50
滑阀符号    P→T
连接类型    螺纹连接
尺寸    6.
驱动类型    机械驱动
端口数量    2.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    1.56


力士乐REXROTH溢流阀
R900438640 DBDS6G1X/100V
R900438640 DBDS6G1A/100V
公称尺寸 6，P → T，机械操作
高性能范围内的工业液压阀。设定值的可靠压力限制
带保护帽的六角形
六角形
提升阀座设计中的比例压力阀
直接驱动
S6
产品属性
连接图    管螺纹G1/4 ISO 228-1
产品系列    DBD.6-30
大工作压力[bar]    100
大流量[l/min]    50
滑阀符号    P→T
连接类型    螺纹连接
尺寸    6.
驱动类型    机械驱动
端口数量    2.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU（乙二醇+酯基）、HFDR
密封    FKM
重量[kg]    1.56


力士乐REXROTH安全阀R900769434
溢流阀 R900769434 DBDH20K1X/315E
R983038038 DBDH20K1X/315IN010
公称尺寸 20，P → T，机械操作
高性能范围内的工业液压阀。可靠的压力限制到设定值
提升阀座设计中的比例压力阀
直接驱动
旋钮
H20
产品属性
连接图    安装腔DBD NG20
产品系列    DBD.6-30
压力[bar]    315
流量[l/min]    166
阀芯符号    P→T
连接类型    旋入插装阀
通径大小    20
驱动类型    带机械驱动
端口数量    2.
开关位置数量    2.
液压油    HL，HLP
密封    NBR
重量[kg]    1.06

力士乐REXROTH安全阀R900424201
溢流阀R900424201 DBDH6K1X/315
溢流阀，直动式
产品属性
产品系列分类    减压阀，直接操作
连接图    安装腔DBD NG6
产品系列类型    DBD。K
压力[bar]    400
端口数    2.
流量[l/min]    50
正常位置    常闭
滑阀提升阀    提升阀类型
直接-先导    直接作用
连接类型    旋入插装阀
孔    M28x1,5
标称流量【l/min】    50
驱动类型    手动驱动
调整选项    旋钮
端口    G 1/4
密封材料    NBR
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
重量[kg]    0.41

力士乐REXROTH溢流阀 DBDH6P1X/200
R900427242 DBDH6P1X/200
公称尺寸 6，P → T，机械操作
高性能范围内的工业液压阀。可靠的泄压设定压力。
产品属性
连接图    底板安装NG6
产品系列    DBD.6-30
压力[bar]    400
流量[l/min]    50
阀芯符号    P→T
连接类型    底板安装
大小    6.
驱动类型    手动驱动
端口数量    2.
开关位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    1.63

力士乐REXROTH安全阀
R900769369 DBDS6K1X/100E
高功率范围的工业液压阀。可靠的压力限制到设定值
带保护帽的六角形
六角形
锥形阀座设计中的连续压力阀
直接操作
S6
产品特性 连接图像
拧入孔DBD NG6
产品系列 DBD.6-30
压力[bar] 100.
体积流量[l/min] 52.
活塞符号 P→T
连接类型 旋入式阀
标称尺寸 6.
操作类型 具有机械操作
连接数 2.
开关位置数量 2.
符合性说明 CE，压力设备指令2014/68/EU
压力流体 HLP，HLP
密封 NBR
重量[kg] 0.54

力士乐REXROTH限压阀DBDS10K1X/100
R900424147 DBDS10K18/100
减压阀，直接控制
旋入式阀门
工作压力630巴（9150磅/平方英寸）
流速120 l/min（32 gpm）
拧入孔M35x1,5
产品特性
连接图像
拧入孔DBD NG10
产品系列的分类
减压阀，直接控制
产品系列类型
DBD..k
连接数    2.
压力[bar]    630
体积流量[l/min]    120
正常位置    关闭，无电
阀锥阀    插入式设计
连接类型    旋入式阀
直接预控    直接控制
拧入孔    M35x1,5
额定流量【l/min】    120
调整选项    带六角和保护帽的插座
连接    G 1/2
密封材料    NBR
压力流体    HLP、HLP、hdpd、HVLP、HVLPD、HFC
重量[kg]    0.52

力士乐REXROTH限压阀DBDS6P1X/400
R900423731 DBDS6P1X/400
标称尺寸6，P→T，机械操作
高功率范围的工业液压阀。可靠的压力限制到设定值
直接操作
S6
锥形阀座设计中的连续压力阀
带保护帽的六角形
六角形
产品特性
连接类型    板组件NG6
压力[bar]    400
体积流量[l/min]    50
活塞符号    P→T
连接类型    板式结构
标称尺寸    6.
操作类型    具有机械操作
连接数    2.
开关位置数量    2.
压力流体    HLP、HLPD、HVLP、HVLPD、HFC（Fuchs：Hydrotherm 46M、Renosafe 500、Petrofer：Ultra-Safe 620、Houghton：Safe 620、Union：Carbide HP5046）
密封件    NBR
重量[kg]    1.621


力士乐REXROTH溢流阀
R900423727 DBDS6K18/50
R900423727 DBDS6K1X/50
溢流阀，直动式
产品属性
产品系列分类    减压阀，直接操作
连接图    安装孔位DBD NG6
产品系列类型    DBD。K
工作压力[bar]    400
端口号    2.
流量[l/min]    50
正常位置    常闭
连接类型    旋入插装阀
安装螺纹    M28x1.5
标称流量[l/min]    50
驱动类型    手动驱动
调整选项    带六角头和保护帽的衬套
安装    G 1/4
密封材料    NBR
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
重量[kg]    0.38

力士乐REXROTH溢流阀DBDS6K1X/315
R900423725 DBDS6K18/315
减压阀，直接控制
旋入式阀门
工作压力400巴（5800磅/平方英寸）
流速50 l/min（13 gpm）
拧入孔M28x1,5
产品特性
产品系列的分类
减压阀，直接控制
连接类型    拧入孔DBD NG6
产品系列类型    DBD..K
压力[bar]    400
连接数    2.
体积流量[l/min]    50
正常位置    关闭，无电
阀锥阀    座椅设计
连接类型    旋入式阀
直接预控    直接控制
拧入孔    M28x1,5
额定流量【l/min】    50
调整选项    带六角和保护帽的插座
连接    G 1/4
密封材料    NBR
压力流体    HLP、HLP、hdpd、HVLP、HVLPD、HFC
产品类型    DBD..K
重量[kg]    0.386901

力士乐REXROTH溢流阀DBDS6K1X/100E
R900769369 DBDS6K1C/100E
标称尺寸6，P→T，机械操作
高功率范围的工业液压阀。可靠的压力限制到设定值
直动式
S6
锥形阀座设计中的连续压力阀
带保护帽的六角形
六角形
产品特性
连接类型    拧入孔DBD NG6
压力[bar]    100
体积流量[l/min]    52
活塞符号    P→T
连接类型    旋入式阀
标称尺寸    6.
操作类型    具有机械操作
连接数    2.
开关位置数量    2.
符合性说明    CE，压力设备指令2014/68/EU
压力流体    HLP，HLP
密封件    NBR
重量[kg]    0.54

力士乐REXROTH限压阀DBDS6G1X/200
溢流阀R900423719 DBDS6G1X/200
R900423719 DBDS6G1A/200
标称尺寸6，P→T，机械操作
高功率范围的工业液压阀。可靠的压力限制到设定值
直动式操作
S6
锥形阀座设计中的连续压力阀
带保护帽的六角形
六角形
产品特性
连接类型    管螺纹G1/4 ISO 228-1
压力[bar]    200
体积流量[l/min]    50
活塞符号    P→T
连接类型    螺纹连接
标称尺寸    6
操作类型    具有机械操作
连接数    2
开关位置数量    2
压力流体    HLP、HLPD、HVLP、HVLPD、HFC（Fuchs：Hydrotherm 46M、Renosafe 500、Petrofer：Ultra-Safe 620、Houghton：Safe 620、Union：Carbide HP5046）
密封件    NBR
重量[kg]    1.561

力士乐REXROTH溢流阀DBDS6P1X/100
R900423728 DBDS6P1X/100
公称尺寸 6，P → T，机械操作
高性能范围内的工业液压阀。可靠限压至设定值
直营
带六角头的套筒
六角外壳，带保护帽
S6
大压力 [bar]    100
大体积流量 [l/min]    50
活塞符号    P → T
连接类型    板式结构
标称尺寸    6
驱动类型    带机械操作
连接数    2
开关位置数    2
液压油    HL,HLP,HLPD,HVLP,HVLPD,HFC (Fuchs: Hydrotherm 46M,Renosafe 500,Petrofer: Ultra Safe 620, Houghton: Safe 620, Union: Carbide HP5046)
密封    NBR
重量 [kg]    1.601

力士乐REXROTH溢流阀 DBDS6G1X/400
R900423721 DBDS6G1X/400
R900423721 DBDS6G1A/400
公称尺寸 6，P → T，机械操作
高性能范围内的工业液压阀。可靠限压至设定值
直动式
带六角头的套筒
六角外壳，带保护帽
S6
大压力 [bar]    400
大体积流量 [l/min]    50
活塞符号    P → T
连接类型    螺纹接口
标称尺寸    6
驱动类型    带机械操作
连接数    2
开关位置数    2
液压油    HL,HLP,HLPD,HVLP,HVLPD,HFC (Fuchs: Hydrotherm 46M,Renosafe 500,Petrofer: Ultra Safe 620, Houghton: Safe 620, Union: Carbide HP5046)
密封    NBR
重量 [kg]    1.581

力士乐REXROTH溢流阀
R900456823 DBDS6G1X/400V
R900456823 DBDS6G1A/400V
公称尺寸 6，P → T，机械操作
高性能范围内的工业液压阀。设定值的可靠压力限制
带保护帽的六角形
六角形
提升阀座设计中的比例压力阀
直接驱动
S6
产品属性
连接图
管螺纹G1/4 ISO 228-1
产品系列    DBD.6-30
工作压力[bar]    400
流量[l/min]    50
滑阀符号    P→T
连接类型    螺纹连接
尺寸    6.
驱动类型    机械驱动
端口数量    2.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    1.57


力士乐REXROTH溢流阀 DBDS 6 K1X/315V
R900428388 DBDS6K1X/315V
溢流阀，直动式
插装阀
大工作压力 400 bar (5800 psi)
大流量 50 l/min (13 gpm)
插孔 M28x1.5
产品系列分类    溢流阀，直动式
产品系列类型    DBD.K
油口数量    2
大压力 [bar]    400
大体积流量 [l/min]    50
正常位置    常闭
阀心滑阀    阀座设计
连接类型    内旋紧式阀
直接 - 先导式    直动式
插孔    M28x1,5
额定流量 [l/min]    50
调整选项    衬套带六角和保护帽
油口    G 1/4
密封材料    FKM
液压油    HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
重量 [kg]    0.388701

力士乐REXROTH溢流阀 DBDS 10 K1X/400
R900424152 DBDS10K18/400
R900424152 DBDS10K1C/400
溢流阀，直动式
插装阀
大工作压力 630 bar (9150 psi)
大流量 120 l/min (32 gpm)
插孔 M35x1.5
产品系列分类    溢流阀，直动式
产品系列类型    DBD.K
油口数量    2
大压力 [bar]    630
大体积流量 [l/min]    120
正常位置    常闭
阀心滑阀    阀座设计
连接类型    内旋紧式阀
直接 - 先导式    直动式
插孔    M35x1,5
额定流量 [l/min]    120
调整选项    衬套带六角和保护帽
油口    G 1/2
密封材料    NBR
液压油    HL,HLP,HLPD,HVLP,HVLPD,HFC
重量 [kg]    0.55

力士乐REXROTH机械溢流阀DBDS10P1X/200
R900424157 DBDS10P1X/200
公称尺寸 10，P → T，机械操作
高性能范围内的工业液压阀。可靠限压至设定值
直动
带六角头的套筒
六角外壳，带保护帽
S10
大压力 [bar]    200
大体积流量 [l/min]    120
活塞符号    P → T
连接类型    板式结构
标称尺寸    10
驱动类型    带机械操作
连接数    2
开关位置数    2
液压油    HL,HLP,HLPD,HVLP,HVLPD,HFC (Fuchs: Hydrotherm 46M,Renosafe 500,Petrofer: Ultra Safe 620, Houghton: Safe 620, Union: Carbide HP5046)
印章    NBR
重量 [kg]    3.680

力士乐REXROTH溢流阀 DBDS20G1X/315
R900424174 DBDS20G1X/315
公称尺寸 20，P → T，机械操作
高性能范围内的工业液压阀。可靠限压至设定值
直营
带六角头的套筒
六角外壳，带保护帽
S20
大压力 [bar]    315
大体积流量 [l/min]    235
活塞符号    P → T
连接类型    螺纹接口
标称尺寸    20
驱动类型    带机械操作
连接数    2
开关位置数    2
液压油    HL,HLP,HLPD,HVLP,HVLPD,HFC (Fuchs: Hydrotherm 46M,Renosafe 500,Petrofer: Ultra Safe 620, Houghton: Safe 620, Union: Carbide HP5046)
密封    NBR
重量 [kg]    6.8

力士乐REXROTH溢流阀DBDS20P1X/315
R900424278 DBDS20P1X/315
公称尺寸 20，P → T，机械操作
高性能范围内的工业液压阀。可靠限压至设定值
直动
带六角头的套筒
六角外壳，带保护帽
S20
大压力 [bar]    315
大体积流量 [l/min]    235
活塞符号    P → T
连接类型    板式结构
标称尺寸    20
驱动类型    带机械操作
连接数    2
开关位置数    2
液压油    HL,HLP,HLPD,HVLP,HVLPD,HFC (Fuchs: Hydrotherm 46M,Renosafe 500,Petrofer: Ultra Safe 620, Houghton: Safe 620, Union: Carbide HP5046)
密封    NBR
重量 [kg]    7.080


力士乐REXROTH机械溢流阀DBDS20K1X/315E
R900769391 DBDS20K1C/315E
公称尺寸 20，P → T，机械操作
高性能范围内的工业液压阀。可靠限压至设定值
直动式
带六角头的套筒
六角外壳，带保护帽
S20
大压力 [bar]    315
大体积流量 [l/min]    166
活塞符号    P → T
连接类型    内旋紧式阀
标称尺寸    20
驱动类型    带机械操作
连接数    2
开关位置数    2
符合性说明    CE 压力设备指令 2014/68/EU
液压油    HL,HLP
密封    NBR
重量 [kg]    1.080

力士乐REXROTH溢流阀 DBDS 20 K1X/400
R900424203 DBDS20K1X/400
溢流阀，直动式
插装阀
大工作压力 400 bar (5800 psi)
大流量 250 l/min (66 gpm)
插孔 M45x1.5
产品系列分类    溢流阀，直动式
产品系列类型    DBD.K
油口数量    2
大压力 [bar]    400
大体积流量 [l/min]    250
正常位置    常闭
阀心滑阀    阀座设计
连接类型    内旋紧式阀
直接 - 先导式    直动式
插孔    M45x1,5
额定流量 [l/min]    250
调整选项    衬套带六角和保护帽
油口    G 1
密封材料    NBR
液压油    HL,HLP,HLPD,HVLP,HVLPD,HFC
重量 [kg]    0.924



力士乐REXROTH溢流阀 DBDS 20 K1X/200
R900424269 DBDS20K18/200
溢流阀，直动式
插装阀
大工作压力 400 bar (5800 psi)
大流量 250 l/min (66 gpm)
插孔 M45x1.5
产品系列分类    溢流阀，直动式
产品系列类型    DBD.K
油口数量    2
大压力 [bar]    400
大体积流量 [l/min]    250
正常位置    常闭
阀心滑阀    阀座设计
连接类型    内旋紧式阀
直接 - 先导式    直动式
插孔    M45x1,5
额定流量 [l/min]    250
调整选项    衬套带六角和保护帽
油口    G 1
密封材料    NBR
液压油    HL,HLP,HLPD,HVLP,HVLPD,HFC
重量 [kg]    0.9

力士乐REXROTH溢流阀 DBDS 10 K1X/315
R900424150 DBDS10K1X/315
R900424150 DBDS10K18/315
R900424150 DBDS10K1C/315
溢流阀，直动式
插装阀
大工作压力 630 bar (9150 psi)
大流量 120 l/min (32 gpm)
插孔 M35x1.5
产品系列分类    溢流阀，直动式
产品系列类型    DBD.K
油口数量    2
大压力 [bar]    630
大体积流量 [l/min]    120
正常位置    常闭
阀心滑阀    阀座设计
连接类型    内旋紧式阀
直接 - 先导式    直动式
插孔    M35x1,5
额定流量 [l/min]    120
调整选项    衬套带六角和保护帽
油口    G 1/2
密封材料    NBR
液压油    HL,HLP,HLPD,HVLP,HVLPD,HFC
产品类型    DBD.K
重量 [kg]    0.54


力士乐REXROTH溢流阀 DBDS6G1X/100
R900423717 DBDS6G1X/100
R900423717 DBDS6G1A/100
公称尺寸 6，P → T，机械操作
高性能范围内的工业液压阀。可靠限压至设定值
直营
带六角头的套筒
六角外壳，带保护帽
S6
大压力 [bar]    100
大体积流量 [l/min]    50
活塞符号    P → T
连接类型    螺纹接口
标称尺寸    6
驱动类型    带机械操作
连接数    2
开关位置数    2
液压油    HL,HLP,HLPD,HVLP,HVLPD,HFC (Fuchs: Hydrotherm 46M,Renosafe 500,Petrofer: Ultra Safe 620, Houghton: Safe 620, Union: Carbide HP5046)
密封件    NBR
重量 [kg]    1.561


力士乐REXROTH不带电气位置反馈，不带集成电子元件 (OBE) 的直动式二位四通和三位四通比例方向阀
4WRA
规格 6, 10
组件系列 2X
大工作压力 315 bar
大流量 75 l/min
不带电气位置反馈，带外部电子元件的直动式比例方向阀
控制液压油的流向和流量
通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作
用于底板安装：孔图按 ISO 4401
弹簧定中的控制滑板
在阀板设计中两位四通及三位四通比例方向阀用作直动式设备。通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作。线圈由外部控制电子元件进行控制。
设置：
阀门的基本构成包括：
带连接面的壳体
带有压缩弹簧和的控制阀芯
带对中螺纹的线圈和
线圈断电后，通过压缩弹簧使控制阀芯保持在中心位置
通过为比例电磁铁通电直接对控制阀芯进行操作，例如控制线圈“b”
将控制阀芯与电气输入信号成比例地向左移动
通过具有渐进流体特性的节流横截面，进行从 P 到 A 及从 B 到 T 的连接
关闭线圈
控制阀芯在压缩弹簧的作用下返回到中心位置
带两个阀芯位置的阀门（型号 4WRA...A...）：
基本上，此型号阀的功能与带三个阀芯位置的阀门功能相对应。但是，此双阀芯位置阀仅配有线圈“a”。它配有带 NG 6 的保护塞或带 NG10 的盖来代替第二个比例电磁铁。
注意：
不得让油箱管路排空运行。在相应的安装条件下，须安装一个预载阀（预载压力约为 2 bar）。
德国力士乐REXROTH比例换向阀订货型号：
R900925553 4WRA6EA07-23/G24N9K4/V
R900902095 4WRA6W30-23/G24N9K4/V
R900902095 4WRA6W30-22/G24N9K4/V
R900902097 4WRA10E60-2X/G24N9K4/V
R900907650 4WRA10W60-2X/G24N9K4/V
R900907650 4WRA10W60-22/G24N9K4/V
R901054483 4WRA10EA00-2X/G24K4/V-828
R901054483 4WRA10EA00-22/G24K4/V-828
R900579943 4WRSE10V50-3X/G24K0/A1V
R900579286 4WRSE10V80-3X/G24K0/A1V
R900904794 4WRSE6V1-35-31/G24K0/A1V
0811403017 4WRBA10EA75-2X/G24K4/M-828

力士乐REXROTH液压比例方向阀
R900954408 4WRA10EA30-2X/G24K4/V
公称尺寸 10，符号 EA，电气带外接电子元件，24 V DC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。
滑阀
直接驱动
产品属性
连接图    ISO 4401-05-04-05
产品系列    4WRA10
工作压力[bar]    315
流量[l/min]    75
滑阀符号    符号EA
连接类型    底板安装
标称流量[l/min]    30
尺寸    10
驱动类型    带外部电子设备的电气
端口数量    4.
切换位置数量    2.
电源电压    24伏直流电
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    4.44

力士乐REXROTH液压比例方向阀
R900926985 4WRA10EA30-2X/G24N9K4/V
公称尺寸 10，符号 EA，电气带外接电子元件，24 V DC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。
滑阀
直接驱动
带隐蔽式辅助驱动装置
产品属性
连接图    ISO 4401-05-04-05
产品系列    4WRA10
工作压力[bar]    315
流量[l/min]    75
滑阀符号    符号EA
连接类型    底板安装
标称流量[l/min]    30
尺寸    10
驱动类型    带外部电子设备的电气
端口数量    4.
切换位置数量    2.
电源电压    24伏直流电
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    4.42

力士乐REXROTH液压比例方向阀
R900954064 4WRA10EA60-2X/G24K4/V
公称尺寸 10，符号 EA，电气带外接电子元件，24 V DC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。
滑阀
直接驱动
产品属性
连接图    ISO 4401-05-04-05
产品系列    4WRA10
工作压力[bar]    315
流量[l/min]    75
滑阀符号    符号EA
连接类型    底板安装
标称流量[l/min]    60
尺寸    10
驱动类型    带外部电子设备的电气
端口数量    4.
切换位置数量    2.
电源电压    24伏直流电
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    4.44

力士乐REXROTH液压比例方向阀
R900917193 4WRA10EA60-2X/G24N9K4/V
公称尺寸 10，符号 EA，电气带外接电子元件，24 V DC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。
滑阀
直接驱动
带隐蔽式辅助驱动装置
产品属性
连接图    ISO 4401-05-04-05
产品系列    4WRA10
工作压力[bar]    315
流量[l/min]    75
滑阀符号    符号EA
连接类型    底板安装
标称流量[l/min]    60
尺寸    10
驱动类型    带外部电子设备的电气
端口数量    4.
切换位置数量    2.
电源电压    24伏直流电
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    4.35
REXROTH电磁阀4WE10J73-50/EG24N9K4/M
