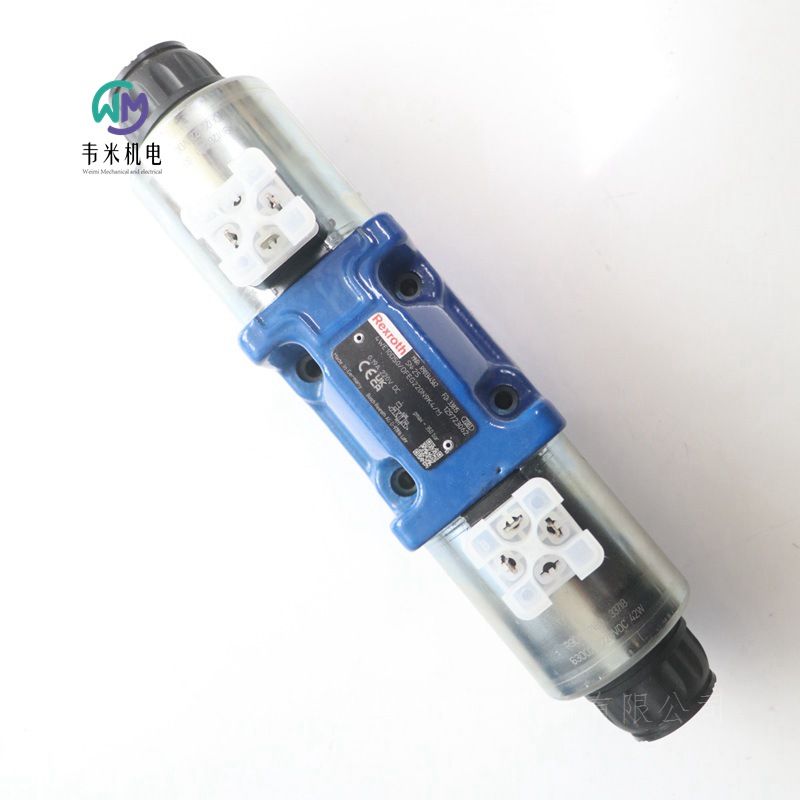

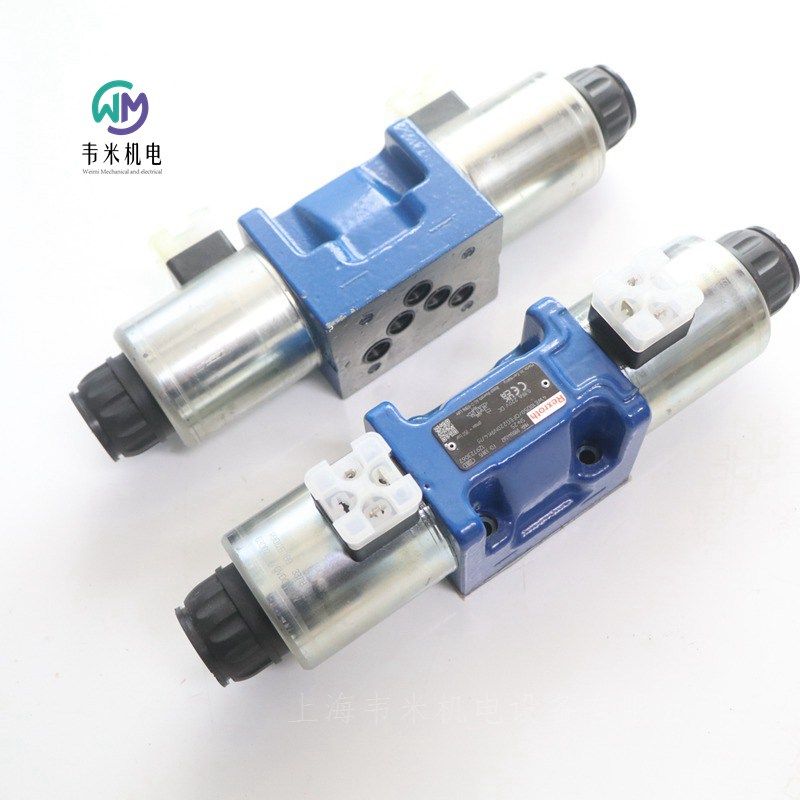

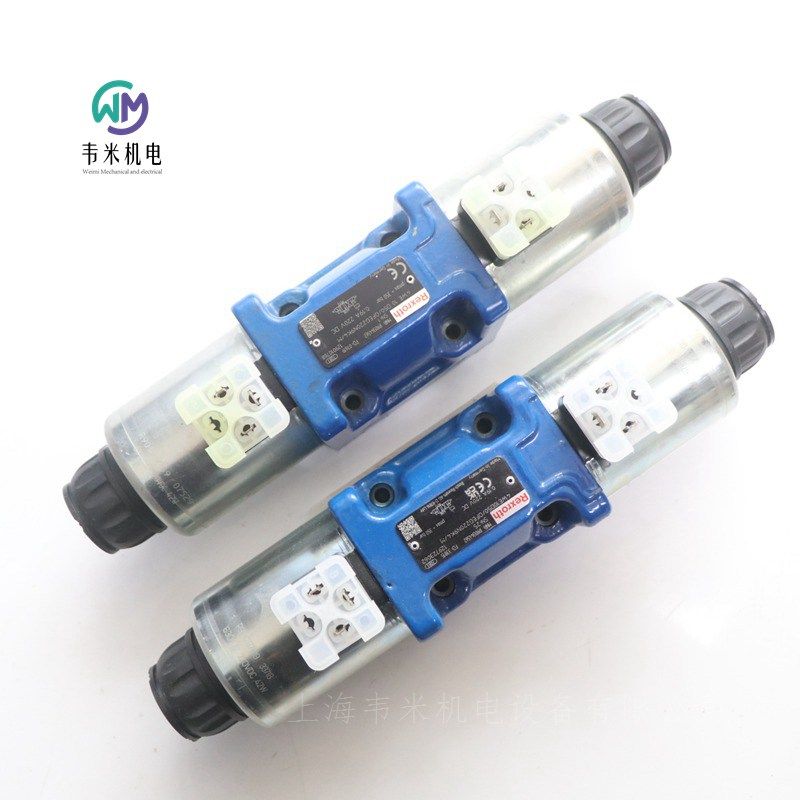

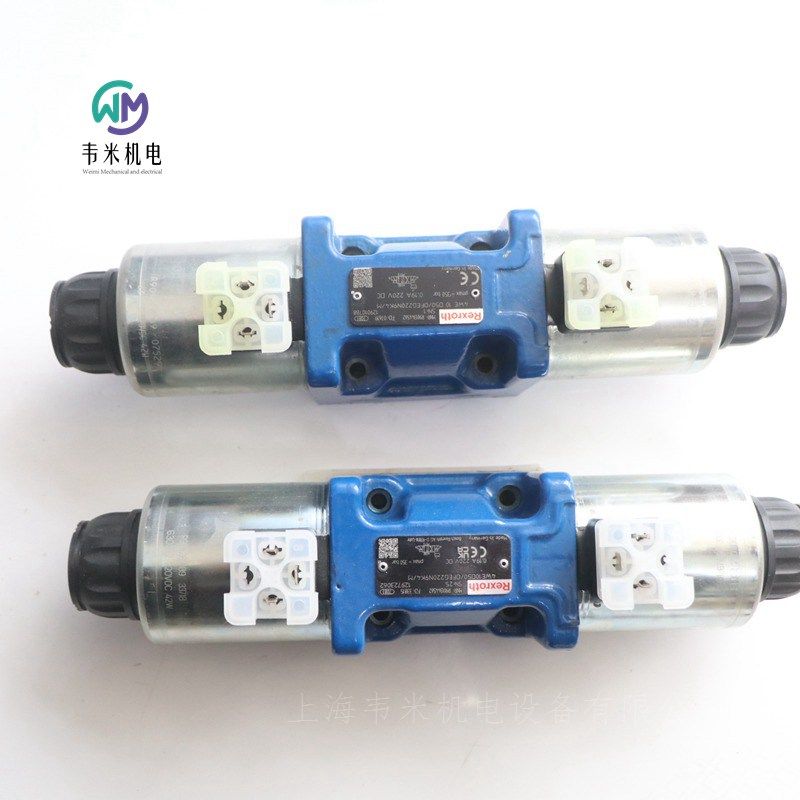

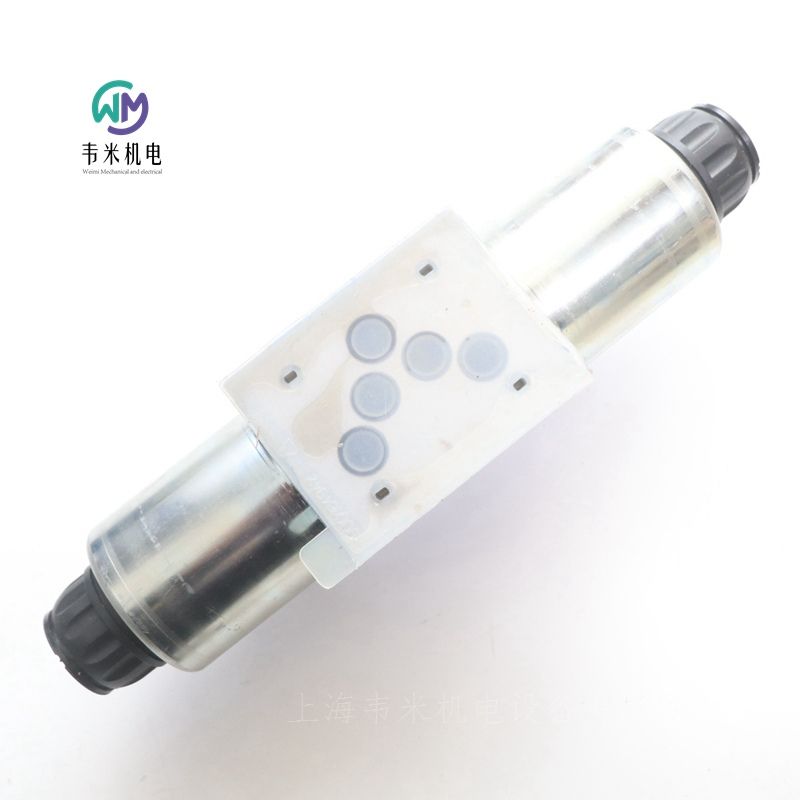

REXROTH电磁阀4WE10D50/OFEG220N9K4/M

REXROTH电磁阀4WE10D50/OFEG220N9K4/M，上海韦米机电设备有限公司主营产品，现货库存；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH电磁阀4WE10D5X/OFEG220N9K4/M
R901344562 4WE10D50/OFEG220N9K4/M
标称尺寸10，符号D，磁驱动，220 V DC
高功率范围的工业液压阀。根据液压符号可靠切换油流向
滑阀
直动式
产品特性
连接类型    ISO 4401-05-04-0-05
压力[bar]    350
体积流量[l/min]    135
活塞符号    符号D
控件    磁性驱动
连接类型    板式结构
标称尺寸    10
操作类型    磁性驱动
连接数    4
开关位置数量    2
电源电压    220伏直流电
电气插头    设备插头3针（2+PE）
电气连接说明    符合EN 175301-803的装置插头3针（2+PE）
符合性说明    CE低压指令2014/35/EU
压力流体    HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件    NBR
重量[kg]    5.421

力士乐REXROTH带电磁启动的直动式方向滑阀
WE 10...E
规格 10
组件系列 5X
大工作压力 350 bar
大流量 160 l/min
三位四通、二位四通或二位三通型号
油口安装面符合 ISO 4401-05-04-0-05
高功率线圈，可选旋转 90°
电气连接作为单个或对中连接
可选择与 PWM 连接器（快速切换放大器，节能）搭配使用
辅助操纵装置，可选
当电压 > 50 VAC 或 > 75 VDC 时，CE 符合性符合低电压指令 2014/35/EU
电磁线圈是经过认可的组件，带有 UR 标记，可选
通过 CSA C22.2  139-13 认证，可选
WE 型号的方向阀为电磁线圈操作方向滑阀，该阀可用作电磁组件。该阀控制流体的启动、停止和方向。
该方向阀的基本构成为壳体、一个或两个电磁铁、控制阀芯和复位弹簧 。在断电状态下，控制阀芯由复位弹簧保持在中间位置或初始位置（版本 "O" 除外）。接通液压油中的电磁铁时，控制阀芯从其静止位置到所需的终端位置。这样可根据所选符号发出所需的流体方向。
在关闭电磁铁后，控制阀芯将被推回至中间位置或初始位置（带 "OF" 器的阀和不带弹簧类型 "O" 的阀除外）。
辅助操作可在磁铁不通电的情况下手动切换阀门。
液压系统必须正确通风，以确保能够发挥正常功能。
不带弹簧复位 "O"（仅适用于符号 A、C 和 D）
这种型号为带两个切换位置和两个电磁铁且不带器的方向阀。在控制阀芯处不带弹簧复位的阀在断电状态下无确定的初始位置。
不带弹簧复位，带器 "OF"（仅适用于符号 A、C 和 D）
这种型号为带两个开关位置和两个电磁铁且带器的方向阀。控制阀芯通过器固定在相应的切换位置。因此，在操作过程中，无需向电磁铁施加电流，这有助于节能操作。
型号 "73...A12"（软切换行为）
控制阀芯和电磁线圈的组成减少了阀门打开或关闭时发生的换向行程的次数。
与标准阀相比，换向行程（测量为加速度值 a）可以减少约 85 %，具体取决于控制阀芯的型号（参见 "加速度值"）。
注意：
连接两个或多个阀门的泄油管路中的压力峰值可能导致带有器的型号发生意外的控制阀芯运动。建议铺设单独的回油管路或在泄油管路中安装单向阀。
由于设计原理，阀门会发生内部泄漏，泄漏量在使用寿命期间会增加。
节流插件
根据主要工作条件，如果在切换过程中可能出现流量超过阀的性能限制的情况，将需要使用节流插件。
德国力士乐REXROTH电磁换向阀订货号和型号：
R900911869 4WE10E3X/CW230N9K4
R901349736 3WE10A50/OFEG205N9K4/V
R901278791 3WE10B50/EG24N9K4/M
R900944371 4WE10D33/CG220N9K4/V
R901487117 4WE10C50/EW230N9K4/M
R900598925 4WE10D33/CW110N9K4
R900912496 4WE10D33/CW230N9K4
R900923393 4WE10D33/CW230N9K4/V
R901336181 4WE10D50/EG205N9K4/M
R901382182 4WE10D50/EG110N9K4/V
R901344560 4WE10D50/EG220N9K4/V
R901339383 4WE10D50/EG220N9K4/M
R901278760 4WE10D50/EG24N9K4/M
R901483529 4WE10D50/EW230N9K4/M
R901529623 4WE10D50/EW230N9K4/V
R901344562 4WE10D50/OFEG220N9K4/M
R901278763 4WE10D50/OFEG24N9K4/M
R901341857 4WE10D73-50/EG24N9K4/A12M
R901278761 4WE10E50/EG24N9K4/M
R900595532 4WE10EA33/CG24N9K4
R901278780 4WE10EB50/EG24N9K4/M
R901278768 4WE10G50/EG24N9K4/M
R901487114 4WE10G50/EW230N9K4/M
R900597986 4WE10H33/CG24N9K4
R901278779 4WE10HA50/EG24N9K4/M
R901349517 4WE10HB50/EG24N9K4/M
R900593805 4WE10J33/CW230N9K4
R901278744 4WE10J50/EG24N9K4/M
R901325488 4WE10J50/EG24N9K4/MH
R901327207 4WE10J50/EG205N9K4/M
R901320114 4WE10J73-50/EG24N9K4/M
R901341855 4WE10J73-50/EG24N9K4/A12M
R901278782 4WE10JA50/EG24N9K4/M
R901278774 4WE10Q50/EG24N9K4/M
R901278784 4WE10R50/EG24N9K4/M
R901349519 4WE10RB50/EG24N9K4/M
R901333735 4WE10T50/EG24N9K4/M
R900591664 4WE10D3X/OFCG24N9K4
R901278781 4WE10F50/EG24N9K4/M
R901278778 4WE10U50/EG24N9K4/M
R901349658 4WE10Y73-50/EG24N9K4/A12M

力士乐REXROTH电磁阀R901529623
液压方向短管阀 4WE10D5X/EW230N9K4/V
R901529623 4WE10D50/EW230N9K4/V
公称尺寸 10，符号 D，电磁操作，230 V AC 50/60Hz
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
产品属性
连接图    ISO 4401-05-04-05
产品系列    WE10../E
工作压力[bar]    350
流量[l/min]    145
滑阀符号    符号D
连接类型    底板安装
大小    10
驱动类型    电磁阀驱动
端口数    4.
切换位置数量    2.
电源电压    230伏交流电50/60Hz
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
符合性说明    CE–低压指令2014/35/EU
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    3.3

力士乐REXROTH电磁阀R901487114
液压方向短管阀 4WE10G5X/EW230N9K4/M
R901487114 4WE10G50/EW230N9K4/M
公称尺寸 10，符号 G，电磁操作，230 V AC 50/60Hz
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
滑阀
直接驱动
产品属性
连接图    ISO 4401-05-04-05
产品系列    WE10../E
工作压力[bar]    350
流量[l/min]    112
滑阀符号    符号G
连接类型    底板安装
大小    10
驱动类型    电磁阀驱动
端口数    4.
切换位置数量    3.
电源电压    230伏交流电50/60Hz
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
符合性说明    CE–低压指令2014/35/EU
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    4.

力士乐REXROTH电磁阀R901483529
液压方向短管阀 4WE10D5X/EW230N9K4/M
R901483529 4WE10D50/EW230N9K4/M
公称尺寸 10，符号 D，电磁操作，230 V AC 50/60Hz
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
滑阀
直接驱动
产品属性
连接图    ISO 4401-05-04-05
产品系列    WE10../E
工作压力[bar]    350
流量[l/min]    145
滑阀符号    符号D
连接类型    底板安装
大小    10
驱动类型    电磁阀驱动
端口数    4.
切换位置数量    2.
电源电压    230伏交流电50/60Hz
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
符合性说明    CE–低压指令2014/35/EU
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    3.28

力士乐REXROTH电磁阀R901382182
液压方向短管阀 4WE10D5X/EG110N9K4/V
R901382182 4WE10D50/EG110N9K4/V
公称尺寸 10，符号 D，磁铁操作，110 V DC
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
直接驱动
产品属性
连接图    ISO 4401-05-04-05
产品系列    WE10../E
工作压力[bar]    350
流量[l/min]    135
滑阀符号    符号D
连接类型    底板安装
大小    10
驱动类型    电磁阀驱动
端口数    4.
切换位置数量    2.
电源电压    110伏直流电
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
符合性说明    CE–低压指令2014/35/EU
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    4.1

力士乐REXROTH电磁阀R901327207
液压方向短管阀 4WE10J5X/EG205N9K4/M
R901327207 4WE10J50/EG205N9K4/M
公称尺寸 10，符号 J，磁铁操作，205 V DC
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
直接驱动
产品属性
连接图    ISO 4401-05-04-05
产品系列    WE10../E
工作压力[bar]    350
流量[l/min]    150
滑阀符号    符号J
连接类型    底板安装
大小    10
驱动类型    电磁阀驱动
端口数    4.
切换位置数量    3.
电源电压    205伏直流电
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
符合性说明    CE–低压指令2014/35/EU
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    5.5

力士乐REXROTH电磁阀R901320114
液压方向短管阀 4WE10J73-5X/EG24N9K4/M
R901320114 4WE10J73-50/EG24N9K4/M
公称尺寸 10，符号 J73，磁铁操作，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
直接驱动
产品属性
连接图    ISO 4401-05-04-05
产品系列    WE10../E
工作压力[bar]    350
流量[l/min]    160
滑阀符号    符号J73
连接类型    底板安装
大小    10
驱动类型    电磁阀驱动
端口数    4.
切换位置数量    3.
电源电压    24伏直流电
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    5.53

力士乐REXROTH电磁阀R901278791
液压方向短管阀 3WE10B5X/EG24N9K4/M
R901278791 3WE10B50/EG24N9K4/M
公称尺寸 10，符号 B，磁铁操作，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
直接驱动
产品属性
连接图    ISO 4401-05-04-05
产品系列    WE10../E
工作压力[bar]    350
流量[l/min]    120
滑阀符号    符号B
连接类型    底板安装
大小    10
驱动类型    电磁阀驱动
端口数    3.
切换位置数量    2.
电源电压    24伏直流电
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    4.04

力士乐REXROTH电磁阀4WE10Y73-5X/EG24N9K4/A12M
R901349658 4WE10Y73-50/EG24N9K4/A12M
标称尺寸10，符号Y73，磁驱动，24 V DC
高功率范围的工业液压阀。根据液压符号可靠切换油流向
滑阀
直动式
产品特性
连接类型    ISO 4401-05-04-0-05
压力[bar]    350.
体积流量[l/min]    120
活塞符号    符号Y73
控制    磁性驱动
连接类型    板式结构
标称尺寸    10.
操作类型    磁性驱动
连接数    4
开关位置数量    2
电源电压    24伏直流电
电气插头    设备插头3针（2+PE）
电气连接说明    符合EN 175301-803的装置插头3针（2+PE）
压力流体    HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    4.02

力士乐REXROTH电磁阀4WE10R5X/EG24N9K4/M
R901278784 4WE10R50/EG24N9K4/M
标称尺寸10，符号R，磁驱动，24 V DC
高功率范围的工业液压阀。根据液压符号可靠切换油流向
滑阀
直动式
产品特性
连接类型    ISO 4401-05-04-0-05
压力[bar]    350
体积流量[l/min]    105
活塞符号    符号R
控件    磁性驱动
连接类型    板式结构
标称尺寸    10
操作类型    磁性驱动
连接数    4
开关位置数量    3
电源电压    24伏直流电
电气插头    设备插头3针（2+PE）
电气连接说明    符合EN 175301-803的装置插头3针（2+PE）
压力流体    HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件    NBR
重量[kg]    5.5


力士乐REXROTH电磁阀4WE10Q5X/EG24N9K4/M
R901278774 4WE10Q50/EG24N9K4/M
标称尺寸10，符号Q，磁驱动，24 V DC
高功率范围的工业液压阀。根据液压符号可靠切换油流向
滑阀
电磁阀
产品特性
连接类型    ISO 4401-05-04-0-05
压力[bar]    350
体积流量[l/min]    135
活塞符号    符号Q
控件    磁性驱动
连接类型    板式结构
标称尺寸    10
操作类型    磁性驱动
连接数    4
开关位置数量    3
电源电压    24伏直流电
电气插头    设备插头3针（2+PE）
电气连接说明    符合EN 175301-803的装置插头3针（2+PE）
压力流体    HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件    NBR
重量[kg]    5.48

力士乐REXROTH电磁阀4WE10HA5X/EG24N9K4/M
R901278779 4WE10HA50/EG24N9K4/M
标称尺寸10，符号HA，磁驱动，24 V DC
高功率范围的工业液压阀。根据液压符号可靠切换油流向
滑阀
直动式
产品特性
连接类型    ISO 4401-05-04-0-05
压力[bar]    350
体积流量[l/min]    120
活塞符号    符号HA
控件    磁性驱动
连接类型    板式结构
标称尺寸    10
操作类型    磁性驱动
连接数    4
开关位置数量    2
电源电压    24伏直流电
电气插头    设备插头3针（2+PE）
电气连接说明    符合EN 175301-803的装置插头3针（2+PE）
压力流体    HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件    NBR
重量[kg]    4.021



力士乐REXROTH电磁阀4WE10D5X/OFEG24N9K4/M
R901278763 4WE10D50/OFEG24N9K4/M
标称尺寸10，符号D，磁驱动，24 V DC
高功率范围的工业液压阀。根据液压符号可靠切换油流向
滑阀
直动式
产品特性
连接图像
ISO 4401-05-04-0-05
压力[bar]    350
体积流量[l/min]    135
活塞符号    符号D
控件    磁性驱动
连接类型    板式结构
标称尺寸    10
操作类型    磁性驱动
连接数    4
开关位置数量    2
电源电压    24伏直流电
电气插头    设备插头3针（2+PE）
电气连接说明    符合EN 175301-803的装置插头3针（2+PE）
压力流体    HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件    NBR
重量[kg]    5.5

力士乐REXROTH比例阀R901469206
液压比例方向阀 4WRDE10V1-100L-6X/MXY/24A5
R901469206 4WRDE10V1-100L-60/MXY/24A5
公称尺寸 10, , 符号 V1, , 通过集成电子元件实现电气控制, , 24 VDC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向，通过内部活塞位置反馈实现高精度。
滑阀
由伺服电动机控制的
线性的
外部先导油供应、外部先导油回油
产品属性
连接图    ISO 4401-05-05-05
产品系列    4WRDE
工作压力[bar]    350
流量[l/min]    170
滑阀符号    符号V1
连接类型    底板安装
标称流量[l/min]    100
大小    10
驱动类型    带车载电子设备的电气
端口数    4.
切换位置数量    3.
电源电压    24伏直流电
电子连接器    连接器，7极（6+PE）
电气连接说明    符合EN 175201-804的7极（6+PE）连接器
无线连接    模拟，指令值±10 V
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    7.22

力士乐REXROTH比例换向阀4WRDE16V220L-6X/MXY/24A5
R901435604 4WRDE16V-220L-60/MXY/24A5
尺寸16，符号V，带集成电子器件的电气，24 VDC
工业液压阀在高性能范围内，根据液压符号可靠地控制油的流动方向，通过内部活塞位置反馈实现高精度。
滑阀
先导式操作
线性的
外部先导油供应，外部先导油回流
产品属性
连接图    ISO 4401-07-07-0-05
产品系列    4WRDE
压力[bar]    350
流量[l/min]    460
阀芯符号    符号V
连接类型    底板安装
标称流量【l/min】    220
大小    16
驱动类型    带有集成电子设备的电气
端口数量    4.
开关位置数量    3.
电源电压    24伏直流电
连通性    模拟，指令值±10 V
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC（Fuchs：Hydrotherm 46M，Fuchs：Renosafe 500，Petrofer：Ultra-Safe 620，Houghton：Safe 620，Union：Carbide HP5046）
密封    NBR
重量[kg]    10.5


力士乐REXROTH带电气位置反馈和集成电子元件 (OBE) 的先导式高频响方向阀4WRLE
规格 10 … 35
组件系列 4X
大工作压力 350 bar
大流量 4700 l/min
额定流量 60 … 1500 l/min
用于 I4.0 的数字接口 IO-Link
可靠 - 经过验证且坚固耐用的设计
安全性
当设备关闭时，先导控制阀的控制阀芯位于“故障安全”位置
主阀的控制阀芯位于弹簧对中中心位置和/或偏移位置
高质量 - 伺服阀性能先导控制阀控制阀芯和套筒
灵活 - 适用于位置、速率和压力控制
 - 响应灵敏度高，滞后小
IO-Link 接口，可选
符号 E. 和 W.
4WRLE 型阀门是一个带电气位置反馈和集成电子元件 (OBE) 的先导式方向控制阀。
结构
阀门基本构成包括 3 个主要组件：
先导控制阀 (1) 带有控制阀芯和套筒、复位弹簧、控制线圈和感应式位置传感器（可选配电子元件保护膜 (5) 和衰减阀板 (4)）
带对中弹簧和位置反馈的主阀 (2)
带模拟 (6) 或 IO-Link 接口的集成电子元件 (OBE) (3)
功能
当集成控制电子元件 (OBE) 被关闭或处于不活动状态时，则先导控制阀的控制阀芯在弹簧作用下置于"故障安全"位置。主阀的控制阀芯位于其弹簧对中中心位置。
集成控制电子元件 (OBE) 将控制值与主阀控制阀芯的位置实际值进行比较。在有控制偏差的情况下，将激活控制线圈。由于磁力发生改变，先导控制阀芯将扺住弹簧进行调节。
通过控制剖面激活的流量会导致主控制阀芯的调整。主控制阀芯的行程/控制剖面通过与控制值的比例进行调节。
先导油可通过油口 P 从内部供给先导控制阀，也可通过油口 X 从外部供给先导控制阀。可通过油口 T 从内部实现到油箱的反馈，也可以通过油口 Y 从外部实现。
控制线圈断电
在以下错误情况下，集成电子元件 (OBE) 使控制线圈断电，先导控制阀芯将设置为"故障安全"位置，并将卸载主阀的先导油腔。通过弹簧操作，主阀控制阀芯将移动至中心位置。
低于小电源电压
仅在接口 "F1" 处：
低于小电流控制值 2 mA（包括控制值线的电缆中断（电流环））。
仅在接口 "L1" 处：
使能未激活，通讯中断（看门狗）
内部 IO-Link 发生故障时
仅在接口 "C6" 处：
额外使能未激活
衰减阀板 "D"
衰减阀板 (4) 降低集成电子元件上的加速振幅（频率 >300 Hz）。
注意：
对于主要为低激励频率 (<300 Hz) 的应用，不建议使用衰减阀板。
电子元件保护膜 "-967"
为避免在集成电子元件 (OBE) 壳体中出现冷凝液，可使用电子元件保护膜 (5)。
建议用于空气湿度高且周期温度变化明显的外部工业标准条件（例如室外）。
注意：
具有正遮盖的先导式三位四通方向控制阀适用于可控制或可调节的轴。断电状态下的遮盖约为控制阀芯行程的 20 %。关闭电气电源电压时，驱动器可在功能方向 P 至 B 上短时间加速。
符号 V 和 V1-
4WRLE 型阀门是一个带电气位置反馈和集成电子元件 (OBE) 的先导式方向控制阀。
设置
阀门基本构成包括 3 个主要组件：
先导控制阀 (1) 带有控制阀芯和套筒、复位弹簧、控制线圈和感应式位置传感器（可选配电子元件保护膜（5）和衰减阀板（4））
带对中弹簧和位置反馈的主阀 (2)
集成控制电子元件 (OBE) (3)
功能
当集成控制电子元件 (OBE) 被关闭或处于不活动状态时，则先导控制阀的控制阀芯在弹簧作用下置于“故障安全”位置。主阀的控制阀芯位于弹簧对中偏移位置，关于方向 P 至 B/A 至 T 的行程偏移约为 6 %。
集成控制电子元件 (OBE) 将控制值与主阀控制阀芯的位置实际值进行比较。在有控制偏差的情况下，将激活控制线圈。由于磁力发生改变，先导控制阀芯将扺住相应弹簧进行调节。
通过控制剖面激活的流量会导致主控制阀芯的调整。主控制阀芯的行程/控制剖面通过与控制值的比例进行调节。在控制值预设值为 0 V 的情况下，电子元件将主阀的控制阀芯调节到中心位置。
先导油可通过油口 P 从内部供给先导控制阀，也可通过油口 X 从外部供给先导控制阀。可通过油口 T 从内部实现到油箱的反馈，也可以通过油口 Y 从外部实现。
控制线圈切断
在以下错误情况下，集成电子元件 (OBE) 使控制线圈断电，先导控制阀芯将设置为“故障安全”位置，并将卸载主阀的先导油腔。通过弹簧操作，主阀控制阀芯将移动至偏移位置（约 6 % P → B/A → T）。
低于小电源电压
仅在接口“F1”处：低于小电流控制值 2 mA（包括控制值线的电缆中断（电流环））。
衰减阀板“D”和电子元件保护膜“-967”
请参阅“符号 E. 和 W.”
注意：
先导式三位四通方向控制阀仅适用于激活控制环，且在禁用时没有锁定的初始位置。因此，在许多应用中需要“外部单向阀”，并且必须将其考虑到开/关顺序。关闭电气电源电压时，驱动器可在功能方向 P 至 B 上短时间加速。
型号“XY”
外部先导油供油，外部先导油回油
在本型号中，先导油由单独的控制电路供给（外部）。先导油回油不流入主阀的 T 通道，而是单独通过油口 Y 流入油箱（外部）。
型号“PY”
内部先导油供油，外部先导油回油
使用本型号时，先导油由主阀的 P 通道供给（内部）。先导油回油不流入主阀的 T 通道，而是单独通过油口 Y 流入油箱（外部）。在底板中，必须关闭油口 X。
型号“PT”
内部先导油供油，内部先导油回油
使用本型号时，先导油由主阀的 P 通道供给（内部）。先导油直接流回主阀的 T 通道（内部）。在底板中，必须关闭油口 X 和 Y。
型号“XT”
外部先导供油，内部先导油回油
在本型号中，先导油由单独的控制电路供给（外部）。先导油直接流回主阀的 T 通道（内部）。在底板中，必须关闭油口 Y。
注意：
先导油供油的改装作业只能由经过授权的人员执行或返厂执行。须遵守大允许工作参数，请参阅"技术数据"。
订货型号示例：
4WRLE27W430SJ-4X/MXY/24A1
4→4 个主油口
WRL→先导式高频响方向阀
E→带集成电子元件 (OBE)
27→通径27（10,16,25,35）
W→机能符号（E, E1-, W6-, W8-, V, V1-, Q3-）
430→额定流量430 l/min
S→流量特性
J→遮盖跃变（对于盖板阀，开启点为 5%；符号 E、E1-、W6-、W8-）
4X→组件系列 40 … 49（40 … 49：安装和连接尺寸不变）
M→NBR 密封件（V=FKM 密封件）
XY→外部先导油供油，外部先导油回油
24→电源电压 24 V
A1→控制值输入 ±10 V
一般信息
型号  4WRLE
规格    10    16    25    27    35
安装位置  任意
重量kg    9    12    19    21    80
周围温度范围  -20 … +60°C
长存储时间  1年
正弦试验，符合 DIN EN 60068-2-6
不带衰减阀板  10 ... 2000 Hz/大 10 g/10 个周期/3 个轴
带衰减阀板  10 ... 2000 Hz/大 10 g/10 个周期/3 个轴
噪音测试符合 DIN EN 60068-2-64
不带衰减阀板  20 ... 2000 Hz / 10 gRMS / 30 g 峰值 / 30 min / 3 个轴
带衰减阀板  20 ... 2000 Hz/10 gRMS/30 g 峰值/24 h/3 轴
运输冲击符合 DIN EN 60068-2-27
不带衰减阀板  15 g/11 ms/3 冲击/3 个轴
带衰减阀板  15 g/11 ms/3 冲击/3 个轴
冲击试验符合 DIN EN 60068-2-27
带衰减阀板  35 g/6 ms/1000 冲击/3 个轴
大相对湿度  95%
高表面温度  120°C
MTTFD 值符合 EN ISO 13849  75年
符合性
CE 符合 EMC 指令 2014/30/EU，经检测符合 EN 61000-6-2 和 EN 61000-6-3
RoHS 指令 2015/65/EU
REACH 条例 (EC) 编号 1907/2006
德国力士乐REXROTH电液比例阀物料号和型号：
R901444295 4WRLE10E80SJ-4X/MPT/24A1
R901444295 4WRLE10E80SJ-42/MPT/24A1
R901475578 4WRLE10V85M-4X/MPT/24A1
R901473845 4WRLE10V1-85M-4X/MPY/24F1
R901469739 4WRLE10E80SJ-4X/MXY/24A1
R901442911 4WRLE10W1-80SJ-4X/MXY/24A1
R927001079 4WRLE10E-80SJ-3X/G24K0/A1M
R901186013 4WRLE10V85M-4X/MXY/24A1
0811404680 4WRLE10Q3-85M-3X/G24ETK0/A1M
R901158977 4WRLE10V70P-3X/G24EK0/F1M
0811404713 4WRLE10E80SJ-3X/G24ETK0/A1M
R901125217 4WRLE10V85L-3X/G24ETK0/A1M
R901401779 4WRLE16E180SJ-42/MXY/24A1
0811404207 4WRL16V200M-30/G24Z4/M
0811404342 4WRLE16Q3-200M-30/G24K0/A1M
R901421073 4WRLE16Q3-200M-4X/MXY/24A1
0811404250 4WRLE16V-120L-3X/G24K0/A1M
R901157861 4WRLE16V150L-4X/MXY/24A1
R901523620 4WRLE16E1-180SJ-4X/MXY/24F1
R901140499 4WRLE16W180SJ-30/G24K0/A1M
0811404307 4WRLE16WZ180SJ-3X/G24K0/A1M
R901395350 4WRLE16W180SJ-4X/MXY/24A1
0811404344 4WRLE16Q3-200M-3X/G24K0/A1WG02M
R901570750 4WRLE16Q3-250M-4X/MXYWL/24A1
R901401738 4WRLE16E1-180SJ-4X/MXY/24A1
R901435576 4WRLE16V1-150P-4X/MXY/24A1-998
R901152885 4WRLE16Q6-200M-3X/G24K0/A1M-853
R901401734 4WRLE16X200M-4X/MXY/24A1-811
R901125221 4WRLE16V200L-3X/G24K0/A1M
R901404330 4WRLE16V120M-4X/MXY/24A1
0811404251 4WRLE16V200M-3X/G24K0/A1M
R901401742 4WRLE16V200M-4X/MXY/24A1
R901089293 4WRLE16V200M-3X/G24ETK0/A1M
R901467795 4WRLE16V200M-4X/MPT/24A1
0811404327 4WRLE16W1Z180SJ-3X/G24ETK0/A1M
R901401888 4WRLE16W1-180SJ-4X/MPT/24A1
0811404454 4WRLE25EZ350SJ-3X/G24K0/A1M
R901423297 4WRLE25E350SJ-4X/MXY/24A1
R901404337 4WRLE25V400L-4X/MXY/24A1
R901404811 4WRLE25V1-400L-4X/MXY/24A1
R901131953 4WRLE25Q3-370M-3X/G24K0/A1M
R901504916 4WRLE25Q3-400M-4X/MXY/24A1
0811404456 4WRLE25WZ350SJ-3X/G24K0/A1M
R901404876 4WRLE25W350SJ-4X/MXY/24A1
R901568615 4WRLE25V400L-42/MXY/24C6
0811404430 4WRLE25V370M-3X/G24K0/A1M
R901401731 4WRLE25V370M-4X/MXY/24A1
0811404439 4WRLE25W1-370M-3X/G24EK0/A1M-769
R901446183 4WRLE25W1-350SJ-4X/MXY/24A1
R901478128 4WRLE25V400L-4X/MPT/24A1
R901404876 4WRLE25W350SJ-4X/MXY/24A1
0811404481 4WRLE25EZ350SJ-3X/G24ETK0/A1M
0811404454 4WRLE25EZ350SJ-3X/G24K0/A1M
0811404471 4WRLE25W4Z350SJ-3X/G24ETK0/A1M
0811404572 4WRLE27Q3-550P-3X/G24K0/A1M
R901407415 4WRLE27Q3-550P-4X/MXY/24A1-998
0811404458 4WRLE27W430SJ-30/G24K0/A1M
R901405591 4WRLE27W430SJ-4X/MXY/24A1
0811404441 4WRLE27Q4-430M-3X/G24K0/A1M
0811404438 4WRLE27Q4-430M-3X/G24ETK0/A1M
R901573993 4WRLE35V1000L4X/MPT/24F1
0811404580 4WRLE35Q4-1000M-3X/G24TK0/A1M
0811404500 4WRL35E1100S-30/G24Z4/M
R901441561 4WRLE35V1000M-4X/MXY/24A1
0811404578 4WRLE35X500M-3X/G24EK0/A1M-812
R901499044 4WRLE35E1100SJ-4X/MXY/24A1

力士乐REXROTH比例阀R901404337
液压比例方向阀 4WRLE25V400L-4X/MXY/24A1
R901404337 4WRLE25V400L-42/MXY/24A1
公称尺寸 25, , 符号 V, , 通过集成电子元件实现电气控制, , 24 VDC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向，通过内部活塞位置反馈实现高精度。
滑阀
由伺服电动机控制的
线性的
外部先导油供应、外部先导油回油
产品属性
连接图    ISO 4401-08-08-05
产品系列    4WRLE
工作压力[bar]    350
流量[l/min]    1250
滑阀符号    符号V
连接类型    底板安装
标称流量[l/min]    400
大小    25
驱动类型    带集成电子设备的电气
端口数    4.
切换位置数量    3.
电源电压    24伏直流电
电子连接器    连接器，7极（6+PE）
电气连接说明    符合EN 175201-804的7极（6+PE）连接器
无线连接    模拟，指令值±10 V
符合性说明    CE符合EMC指令2014/30/EU、RoHS指令2011/65/EU
液压油    HL、HLP、HFC
密封    NBR
重量[kg]    18.5

力士乐REXROTH比例阀R901401779
液压比例方向阀 4WRLE16E180SJ-4X/MXY/24A1
R901401779 4WRLE16E180SJ-42/MXY/24A1
公称尺寸 16, , 符号 E, , 通过集成电子元件实现电气控制, , 24 VDC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向，通过内部活塞位置反馈实现高精度。
滑阀
由伺服电动机控制的
进步的
外部先导油供应、外部先导油回油
产品属性
连接图    ISO 4401-07-07-0-05
产品系列    4WRLE
工作压力[bar]    350
流量[l/min]    800
滑阀符号    符号E
连接类型    底板安装
标称流量[l/min]    180
大小    16
驱动类型    带车载电子设备的电气
端口数    4.
切换位置数量    3.
电源电压    24伏直流电
电子连接器    连接器，7极（6+PE）
电气连接说明    符合EN 175201-804的7极（6+PE）连接器
无线连接    模拟，指令值±10 V
符合性说明    CE–电磁兼容性2014/30/EU；RoHS指令2011/65/EU
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    11.59


力士乐REXROTH带电气位置反馈和集成电子元件 (OBE) 的直动式二位四通和三位四通比例方向阀
4WREE
规格 6, 10
组件系列 2X
大工作压力 315 bar
大流量 180 l/min
带电气位置反馈和集成电子元件 (OBE) 的直动式比例方向阀
调整体积流量的方向和大小
通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作
用于底板安装：孔图按 ISO 4401
弹簧定中的控制滑板
型号 4WREE...-2X/...
在阀板设计中两位四通及三位四通比例方向阀用作直动式设备。通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作。通过集成电子元件控制线圈。
设置：
阀门的基本构成包括：
带连接面的壳体
带有压缩弹簧与弹簧座的控制阀芯
带对中螺纹的线圈
位置传感器
集成电子元件
可通过 Pg7 进行电气零电位调节
功能：
线圈和断电后，位于弹簧座和之间的压缩弹簧和可将控制阀芯置于中心位置
可通过控制比例电磁铁（例如，线圈“b”）直接操作控制阀芯
→控制阀芯与电气输入信号成比例地向左移动
→通过具有渐进
流体特性的节流横截面，进行从 P 到 A 及从 B 到 T 的连接
关闭线圈
→控制阀芯在压缩弹簧的作用下返回至中心位置
在断电状态下，线圈的复位弹簧使得控制阀芯保持在机械中心位置。使用带有符号“V”的控制阀芯时，此位置与液压中心位置不对应！电动阀控制环关闭时，控制阀芯将位于液压中心位置。
重要注意事项：
PG 装配不得打开。位于下方的调节螺母的机械调节已禁用，该操作会损坏阀门！
带两个阀芯位置的阀门：（型号 4WREE...A...）
基本上，此型号阀的功能与带三个阀芯位置的阀门功能相对应。但是，此双阀芯位置阀仅配有线圈“a”。它配有保护塞来代替第二个比例电磁铁。
注意：
由于设计原理，阀内固有内部泄漏，泄漏量可能随着使用年限而增加。
注意：
不得让油箱管路排空运行。在相应的安装条件下，必须安装一个预载阀（预载压力约为 2 bar）。
德国力士乐REXROTH比例阀订货号和型号：
R900911004 4WREE6W32-24/G24K31/A1V
R900974247 4WREE6WA16-24/G24K31/A1V
R900950341 4WREE6E08-24/G24K31/A1V-655
R900950342 4WREE6E16-2X/G24K31/A1V-655
R900950342 4WREE6E16-24/G24K31/A1V-655
R900907114 4WREE6E32-24/G24K31/A1V
R900925733 4WREE6E32-24/G24K31/F1V
R901295270 4WREE6V16-24/G24K31/A1V-742
R901453116 4WREE6X00-2X/G24K31/F1V-A22
R900933073 4WREE10E25-23/G24K31/A1V
R900927231 4WREE10E50-23/G24K31/A1V
R900927231 4WREE10E50-2X/G24K31/A1V
R900927230 4WREE10E75-23/G24K31/A1V
R900970089 4WREE10E1-75-2X/G24K31/F1V
R900927356 4WREE10E75-2X/G24K31/F1V
R900703908 4WREE10E1-50-2X/G24K31/F1V
R900931371 4WREE10W50-23/G24K31/A1V
R900927234 4WREE10W1-75-2X/G24K31/A1V
R900927234 4WREE10W1-75-23/G24K31/A1V
R900927232 4WREE10E1-75-2X/G24K31/A1V
R900949806 4WREE10W50-2X/G24K31/F1V
R900927233 4WREE10W75-2X/G24K31/A1V
R900948360 4WREE10W75-2X/G24K31/F1V
R900962405 4WREE10W1-25-2X/G24K31/F1V
R900933077 4WREE10W1-50-2X/G24K31/A1V
R900965185 4WREE10W1-50-2X/G24K31/F1V
R900976119 4WREE10W1-75-2X/G24K31/F1V
R900927235 4WREE10V50-23/G24K31/A1V
R900924607 4WREE10V75-2X/G24K31/A1V
R900617269 4WREE10V75-2X/G24K31/F1V

力士乐REXROTH比例阀R901295270
液压比例方向阀 4WREE6V16-2X/G24K31/A1V-742
R901295270 4WREE6V16-24/G24K31/A1V-742
公称尺寸 6, , 符号 V, , 通过集成电子元件实现电气控制, , 24 VDC
高性能范围内的工业液压阀；根据液压符号可靠控制油流方向；通过内部活塞位置反馈实现高精度
滑阀
直接驱动
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    4WRE（E）6,10
工作压力[bar]    315
流量[l/min]    80
滑阀符号    符号V
连接类型    底板安装
标称流量[l/min]    16
大小    6.
驱动类型    带车载电子设备的电气
端口数    4.
切换位置数量    3.
电源电压    24伏直流电
电子连接器    连接器，7极（6+PE）
电气连接说明    符合EN 175201-804的连接器7极（6+PE）
无线连接    模拟，指令值±10 V
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    2.44

力士乐REXROTH比例阀R900974247
液压比例方向阀 4WREE6WA16-2X/G24K31/A1V
R900974247 4WREE6WA16-24/G24K31/A1V
公称尺寸 6, , 符号 WA, , 通过集成电子元件实现电气控制, , 24 VDC
高性能范围内的工业液压阀；根据液压符号可靠控制油流方向；通过内部活塞位置反馈实现高精度
滑阀
直接驱动
工业用高性能液压阀
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    4WRE（E）6,10
工作压力[bar]    315
流量[l/min]    80
滑阀符号    符号WA
连接类型    底板安装
标称流量[l/min]    16
大小    6.
驱动类型    带集成电子设备的电气
端口数    4.
切换位置数量    2.
电源电压    24伏直流电
电子连接器    连接器，7极（6+PE）
电气连接说明    符合EN 175201-804的连接器7极（6+PE）
无线连接    模拟，命令值0…10 V
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    1.88

力士乐REXROTH比例阀R900933073
液压比例方向阀 4WREE10E25-2X/G24K31/A1V
R900933073 4WREE10E25-23/G24K31/A1V
公称尺寸 10, , 符号 E, , 通过集成电子元件实现电气控制, , 24 VDC
高性能范围内的工业液压阀；根据液压符号可靠控制油流方向；通过内部活塞位置反馈实现高精度
滑阀
直接驱动
工业用高性能液压阀
产品属性
连接图    ISO 4401-05-04-05
产品系列    4WRE（E）6,10
工作压力[bar]    315
流量[l/min]    150
滑阀符号    符号E
连接类型    底板安装
标称流量[l/min]    25
大小    10
驱动类型    带集成电子设备的电气
端口数    4.
切换位置数量    3.
电源电压    24伏直流电
电子连接器    连接器R900021267/R900217845，7极（6+PE）
电气连接说明    符合EN 175201-804的连接器7极（6+PE）
无线连接    模拟，指令值±10 V
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    6.24
REXROTH电磁阀4WE10D50/OFEG220N9K4/M
