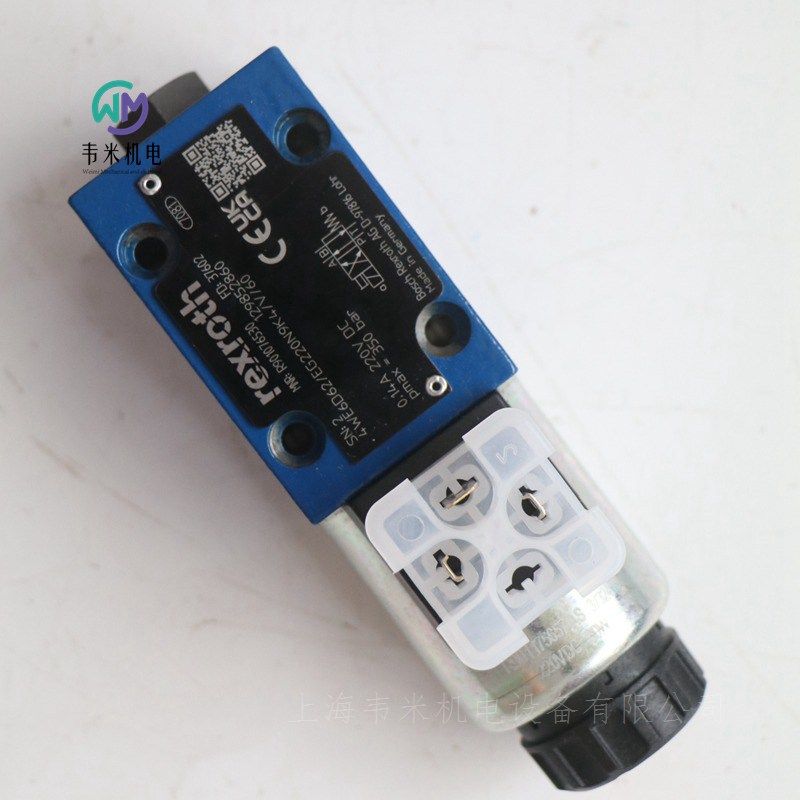

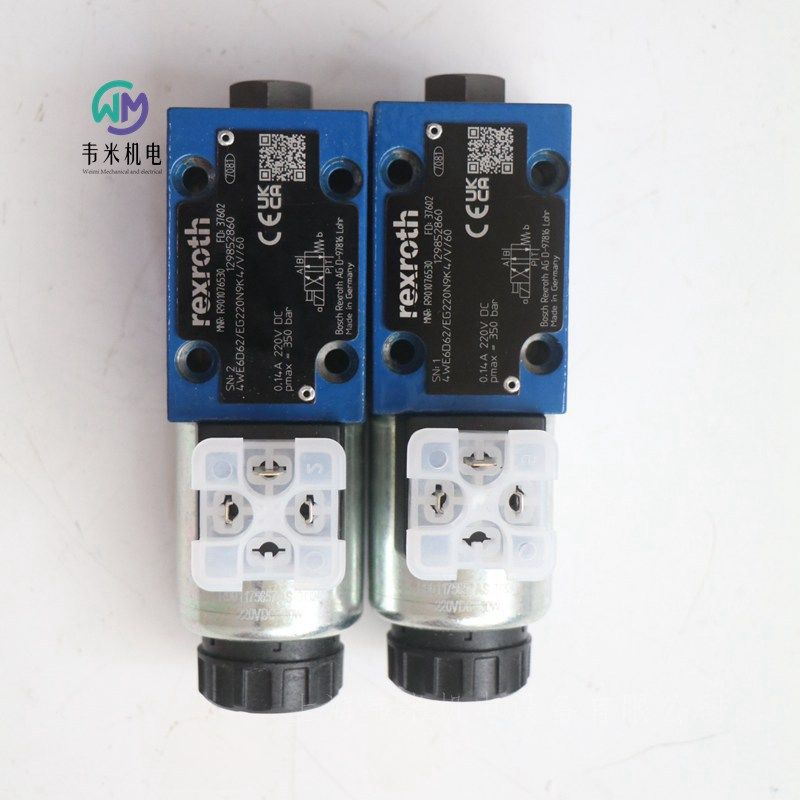

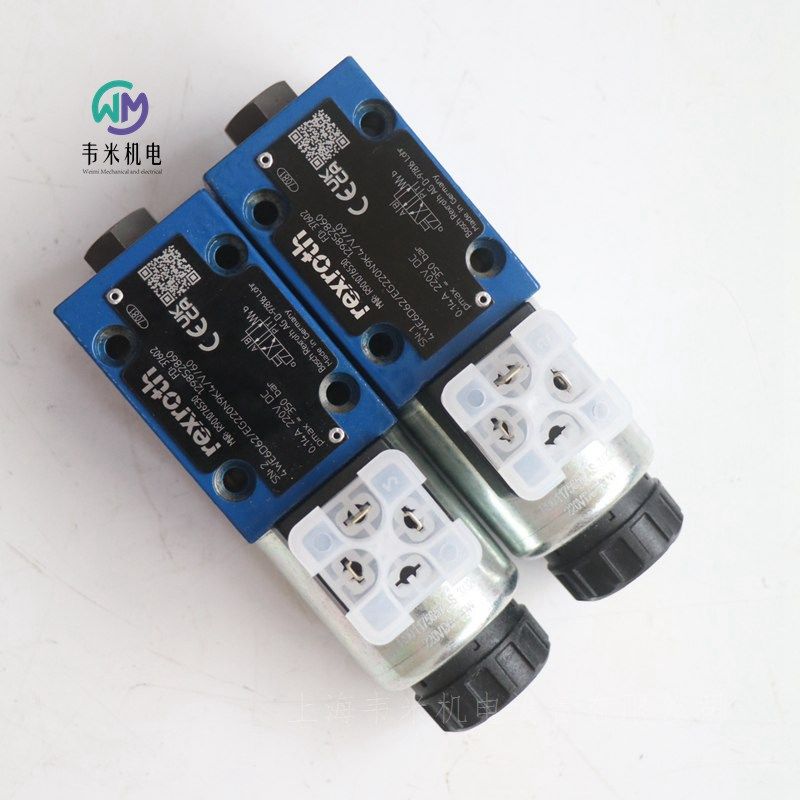

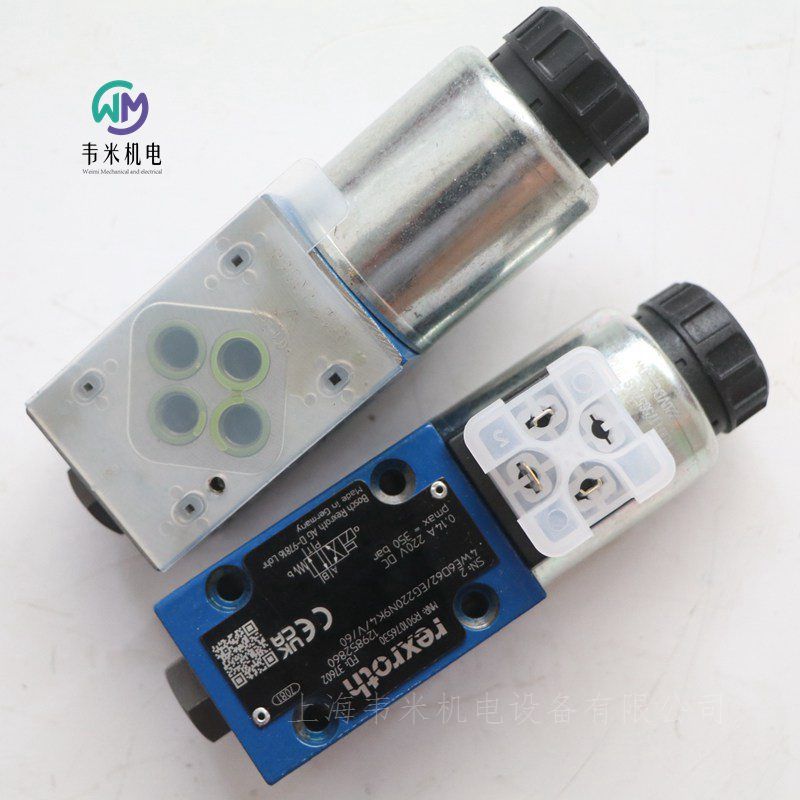

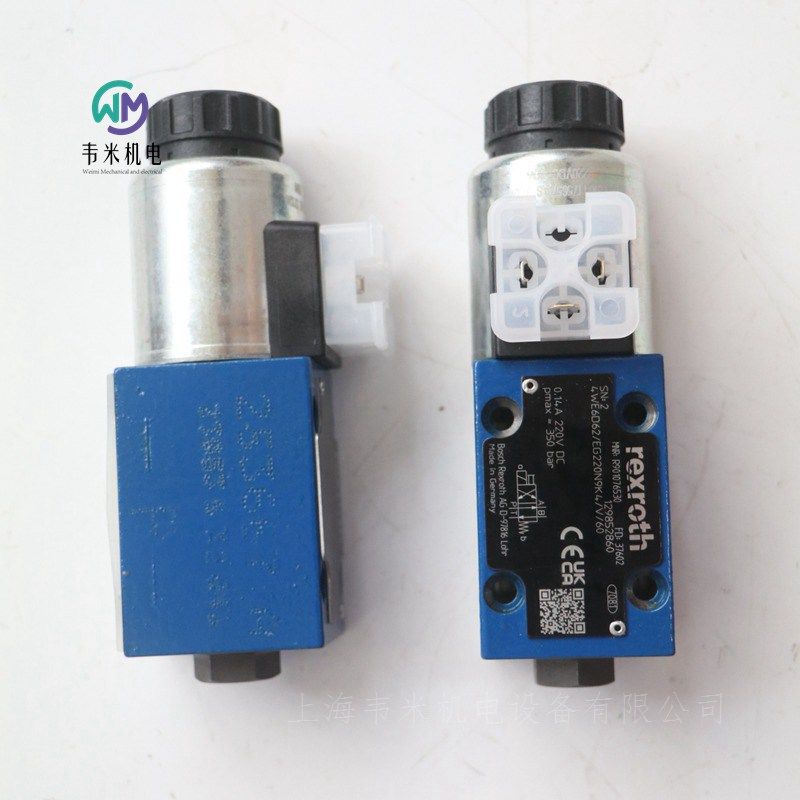

REXROTH电磁阀原装进口4WE6D62/EG220N9K4/V/60

REXROTH电磁阀原装进口4WE6D62/EG220N9K4/V/60，上海韦米机电设备有限公司主营供应产品，产品图片实物拍摄，原厂原装，质保一年，大量产品现货供应，价格优惠快速报价，联系人：雷青。欢迎咨询采购！

力士乐REXROTH电磁阀R901076530
液压方向短管阀 4WE6D6X/EG220N9K4/V/60
R901076530 4WE6D62/EG220N9K4/V/60
公称尺寸 6，符号 D，电磁操作，220 V DC
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
直接驱动
带销钉
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    WE6./E
工作压力[bar]    350
流量[l/min]    70
滑阀符号    符号D
大小    6.
驱动类型    电磁阀驱动
端口数    4.
切换位置数量    2.
电源电压    220伏直流电
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
符合性说明    CE–低压指令2014/35/EU
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    1.44

力士乐REXROTH带电磁启动的直动式方向滑阀
WE 6...E
规格 6
组件系列 6X
大工作压力 350 bar
大流量 (DC) 80 l/min
大流量 (AC) 60 l/min
三位四通、二位四通或二位三通型号
油口安装面，符合 ISO 4401-03-02-0-05（带或不带孔）
高功率线圈，可选旋转 90°
电气连接作为单个或对中连接
辅助操纵装置，可选
阀芯位置监控，可选
当电压 > 50 VAC 或 > 75 VDC 时，CE 符合性符合低电压指令 2014/35/EU
电磁线圈是经过认可的组件，带有 UR 标记，符合 UL 906，版本 1982，可选
通过 CSA 认证，可选
WE 型号的方向阀为电磁线圈操作方向滑阀，该阀可用作电磁组件。它们用于控制流动的开始、停止和方向。
该方向阀的基本构成为壳体、一个或两个电磁铁、控制阀芯和复位弹簧。
在断电状态下，控制阀芯由复位弹簧保持在中间位置或初始位置（版本 "O" 除外）。
接通液压油中的电磁铁时，控制阀芯从其静止位置到所需的终端位置。这样可根据所选符号发出所需的流体方向。
在关闭电磁铁后，控制阀芯将被推回至中间位置或初始位置（带 "OF" 器的阀和不带弹簧类型 "O" 的阀除外）。
辅助操作可在磁铁不通电的情况下手动切换阀门。
液压系统必须正确排风，以确保正常运行。
不带弹簧复位 "O"（仅适用于符号 A、C 和 D）
这种型号为带两个切换位置和两个电磁铁且不带器的方向阀。在控制阀芯处不带弹簧复位的阀在断电状态下无确定的初始位置。
不带弹簧复位，带器 "OF"（仅适用于符号 A、C 和 D）
这种型号为带两个开关位置和两个电磁铁且带器的方向阀。控制阀芯通过器固定在相应的切换位置。因此，在操作过程中，无需向电磁铁施加电流，这有助于节能操作。
型号 "73...A12"（软切换行为）
控制阀芯和电磁线圈的组成减少了阀门打开或关闭时发生的换向行程的次数。与标准阀相比，换向行程（测量为加速度值 a）可以减少约 85 %，具体取决于控制阀芯的型号（参见 "加速度值"）。
注意：
连接两个或多个阀门的泄油管路中的压力峰值可能导致带有器的型号发生意外的控制阀芯运动。建议铺设单独的回油管路或在泄油管路中安装单向阀。
由于设计原理，阀门会发生内部泄漏，泄漏量在使用寿命期间会增加。
节流插件
根据主要工作条件，如果在切换过程中可能出现流量超过阀的性能限制的情况，将需要使用节流插件。
技术数据：
重量
带一个线圈的电磁阀  1.45kg
带两个线圈的电磁阀  1.95kg
安装位置  任意
环境温度范围
标准型号
NBR 密封件  -20...50℃
FKM 密封件  -15...50℃
存储温度范围  5...40℃
工作压力
标准型号  350bar
型号“SO407”  315bar
流量
标准型号
电压 DC  80l/min
型号“SO407”  60l/min
交流电压 AC  60l/min
液压油温度范围
NBR 密封件  -20...80℃
FKM 密封件  -15...80℃
粘度范围  2.8...500mm²/s
液压油的允许污染度 符合 ISO 4406 (c) 规定的清洁度等级  等级 20/18/15
德国力士乐REXROTH电磁阀订货号和型号：
R900561180 3WE6A62/EG24N9K4
R900915873 3WE6A62/EG24N9K4/V
R900935575 3WE6A62/EG220N9K4/V
R900915672 3WE6A62/EW230N9K4
R978017740 3WE6A6X/EG24N9K4/62
R900561270 3WE6B62/EG24N9K4
R900948958 3WE6B62/EG24N9K4/V
R900907814 3WE6B9-62/EG24N9K4
R900976084 3WE6B9-62/EG24NK4
R900561272 4WE6C62/EG24N9K4
R900901748 4WE6C62/EW110N9K4
R900908879 4WE6D62/EG110N9K4
R900944594 4WE6D62/EG110N9K4/V
R900561274 4WE6D62/EG24N9K4
R900564105 4WE6D62/EG24N9K4/V
R900908590 4WE6D62/EG24N9K4/B12
R900929558 4WE6D62/EG24N9K4/A12
R901258008 4WE6D62/EG24N9K4/X15
R900903081 4WE6D62/EG205N9K4
R900916984 4WE6D62/EG220N9K4
R901008688 4WE6D62/EG220N9K4/V
R901076530 4WE6D62/EG220N9K4/V/60
R900551704 4WE6D6X/EW110N9K4
R900551704 4WE6D62/EW110N9K4
R900909559 4WE6D62/EW230N9K4
R900917825 4WE6D62/EW230N9K4/V
R900934156 4WE6D6X/EW230N9K4/B10
R901483086 4WE6D62/OFEG110N9K4/B12
R900567512 4WE6D62/OFEG24N9K4
R900907727 4WE6D62/OFEG24N9K4/B08
R900903465 4WE6D62/OFEG24N9K4/V
R900920691 4WE6D62/OFEG220N9K4
R901235380 4WE6D62/EG24N9K72LSO407
R900922533 4WE6FB62/EG24N9K4
R900910299 4WE6J62/EG24N9K4/B12
R900567997 4WE6J73-62/EG24N9K4/A12
R900561290 4WE6JA62/EG24N9K4
R900931967 4WE6JA62/EG24N9K4/B08
R900901751 4WE6L62/EG24N9K4
R900903463 4WE6L62/EG24N9K4/V
R900577475 4WE6M62/EG24N9K4
R900571012 4WE6R62/EG24N9K4
R900905896 4WE6Y62/EW110N9K4
R900556472 4WE6Y62/EG24K4QMAG24
R900561276 4WE6Y62/EG24N9K4
R900922206 4WE6Y62/EW230N9K4/V
R900909178 4WE6Y62/EG24N9K4/B08
R900917497 4WE6Y62/EG24N9K4/B10
R900922335 4WE6Y62/EG220N9K4
R900765505 4WE6Y62/EG26N2K4K
R901073870 3WE6A62/OFEG220N9K4
R901235381 4WE6D46-62/OFEG24N9K72LSO407
R900561274 4WE6D6X/EG24N9K4
R900574632 4WE6D62/EG24K4QMBG24
R900909559 4WE6D6X/EW230N9K4
R900546257 4WE6D73-62/EG24N9K4/A12
R900924524 4WE6D73-62/EG24N9K4/A12V
R901235374 4WE6D73-6X/EG24N9K72L/A12
R901235373 4WE6D73-62/EG24N9K72L/A12=AN
R900927437 4WE6D73-62/EG24N9K4/A12B10
R900561278 4WE6E62/EG24N9K4
R900903464 4WE6E62/EG24N9K4/V
R900921477 4WE6E62/EG24N9K4/B10
R900558641 4WE6E62/EW110N9K4
R900912492 4WE6E62/EW230N9K4
R901259406 4WE6E73-62/EG24N9K72L/A12=AN
R900561280 4WE6EA62/EG24N9K4
R900561281 4WE6EB62/EG24N9K4
R901162080 4WE6EB62/EG220N9K4
R900617138 4WE6EB62/OFEG205N9K4
R901034409 4WE6E6X/BG24NXDZ2/V
R900551703 4WE6J62/EW110N9K4
R900908878 4WE6J62/EG110N9K4
R900561288 4WE6J62/EG24N9K4
R900901045 4WE6J62/EG24N9K4/B08
R900548271 4WE6J62/EG24N9K4/B10
R900922535 4WE6J62/EG24N9K4/B20
R900911762 4WE6J62/EW230N9K4
R900912079 4WE6J62/EW230N9K4/B10
R900548772 4WE6J62/EG24N9K4/V
R900922207 4WE6J62/EG220N9K4
R901235012 4WE6J62/EG24N9K72L
R900548271 4WE6J6X/EG24N9K4/B10
R900765511 4WE6J62/EG26N2K4K
R900561291 4WE6JB62/EG24N9K4
R900932917 4WE6JB62/EG24N9K4/V
R900561292 4WE6Q6X/EG24N9K4
R901235370 4WE6Q62/EG24N9K72L
R901235367 4WE6Q62/EG24N9K72LSO407
R900942675 4WE6PA62/EG24N9K4
R901396247 4WE6U62/EG110N9K4/V
R900940418 4WE6Y11-62/EG24N9K4
R900909415 4WE6Y62/EW230N9K4
R900923204 4WE6Y62/EG24N9K4QMAG24
R900561286 4WE6H62/EG24N9K4
R900929366 4WE6H62/EG24N9K4/V
R900549534 4WE6HA62/EG24N9K4
R900912494 4WE6H62/EW230N9K4
R900913702 4WE6H73B62/EG24N9K4/A12
R900561282 4WE6G62/EG24N9K4
R900912493 4WE6G62/EW230N9K4
R900561284 4WE6GA62/EG24N9K4
R900578186 4WE6UA62/EG24N9K4
R901396248 4WE6U62/EG220N9K4/V
R901509281 4SEC6E2X/G24N9K4
R900962555 4WE6E6X/EG24K4QR0G24S
R900969834 4WE6G6X/EG24N9K4/A12
R900917184 4WE6J73-6X/EG96N9K4/A12

力士乐REXROTH电磁阀R901258008
液压方向短管阀 4WE6D6X/EG24N9K4/X15
R901258008 4WE6D62/EG24N9K4/X15
公称尺寸 6，符号 D，电磁操作，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
直接驱动
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    WE6./E
工作压力[bar]    350
流量[l/min]    70
滑阀符号    符号D
大小    6.
驱动类型    电磁阀驱动
端口数    4.
切换位置数量    2.
电源电压    24伏直流电
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    1.46

力士乐REXROTH电磁阀R901235381
液压方向短管阀 4WE6D46-6X/OFEG24N9K72LSO407
R901235381 4WE6D46-62/OFEG24N9K72LSO407
公称尺寸 6, , 符号 D46, , 通过电磁驱动, , 24 VDC
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
带隐蔽式辅助驱动装置
滑阀
直接驱动
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    WE6./E
工作压力[bar]    350
流量[l/min]    50
滑阀符号    符号D46
连接类型    底板安装
大小    6.
驱动类型    电磁阀驱动
端口数    4.
切换位置数量    2.
电源电压    24伏直流电
电子连接器    连接器，4极，M12 x 1，编码A
电气连接说明    连接器，4极，M12 x 1，符合EN 61076-2-101标准，带LED和二极管，引脚分配符合DESINA标准
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    2.02

力士乐REXROTH单向阀R900599586
液压单向阀 SL20PB1-4X/M
R900599586 SL20PB1-4X/
公称尺寸 20, , A → B, , 通过机械致动
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
由伺服电动机控制的
一个执行器端口无泄漏堵塞
开启压力2.5巴
外部先导油回油
产品属性
连接图    ISO 5781-08-10-0-16
产品系列    SV/SL10..30
工作压力[bar]    315
流量[l/min]    350
滑阀符号    A→B
连接类型    底板安装
大小    20
驱动类型    机械驱动
端口数    2.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    4.7

力士乐REXROTH单向阀R900483370
液压单向阀 SL10GA1-4X/M
R900483370 SL10GA1-4X/
公称尺寸 10, A → B, 通过液压致动
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
止回阀
直接驱动
外部先导油回油
产品属性
连接图    ISO 5781-06-07-0-16
产品系列    SV/SL10..30
工作压力[bar]    350
流量[l/min]    150
滑阀符号    A→B
连接类型    螺纹连接
大小    10
驱动类型    液压驱动
端口数    4.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    2.08

力士乐REXROTH单向阀R900443419
液压单向阀 SL10PB1-4X/M
R900443419 SL10PB1-44/
公称尺寸 10, , A → B, , 通过机械致动
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
由伺服电动机控制的
一个执行器端口无泄漏堵塞
开启压力1.5巴
外部先导油回油
产品属性
连接图    ISO 5781-06-07-0-16
产品系列    SV/SL10..30
工作压力[bar]    350
流量[l/min]    150
滑阀符号    A→B
连接类型    底板安装
大小    10
驱动类型    机械驱动
端口数    2.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    1.95

力士乐REXROTH液压单向阀 SL30PA1-4X/
R900587560 SL30PA1-4X/
R900587560 SL30PA1-4X/M
规格 30，A → B，液压操作
高性能范围内的工业液压阀。在选定的连接处可靠地关闭油流。
座阀
先导式
有预开
外部先导回油
连接图    ISO 5781-10-13-0-00
压力 [bar]    315
体积流量 [l/min]    550
活塞符号    A → B
连接类型    板材结构
标称尺寸    30
驱动类型    带液压操作
连接数    2
开关位置数    2
电气连接说明    4 针设备插头，M12 x 1，编码 A 符合 EN 61076-2-101
液压油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封元件    NBR
重量 [kg]    7.79


力士乐REXROTH单向阀
L–S 40…300
规格 40 … 300
组件系列 1X
大工作压力 16 bar
大流量 50000 l/min
用于法兰连接
法兰连接，符合 DIN EN 1092-2 型号 21
4 种开启压力
L-S 型阀是用于管道安装的单向阀。它们特别适用于高流量场合。
这些阀主要由管道安装壳体、主阀芯、弹簧和盖组成。
在方向 P→T 上，主阀芯可以通过与弹簧力逆向的流动打开。但是，在方向 T →P 上，主阀芯可将管路锁定，无泄漏。
注意：
观察流动方向和流动方向指示器。



力士乐REXROTH带液压或电动液压启动的先导式方向滑阀
WH, WEH
规格 10 … 32
组件系列 4X, 7X, 6X
大工作压力 350 bar
大流量 1100 l/min
三位四通、二位四通或二位三通型号
操作类型（内部或外部先导控制）：
– 电液（型号 WEH）
– 液压（型号 WH）
用于底板安装
油口安装面符合 ISO 4401
弹簧或液压对中，弹簧端位置或液压端位置
湿式插脚的直流或交流线圈，可选
电气连接作为单个或对中连接
可选型号：
-手动应急操作
-切换时间调整
-主阀通道 P 中的预载阀
-行程设置和/或阀芯位置监测
型号 WEH
WEH 是带电液驱动的方向滑阀。该阀控制流动的开始、停止和方向。该方向阀的基本构成为带壳体的主阀、主控制阀芯、一个或两个复位弹簧 和以及带有一个或两个电磁铁 "a"和/或 "b"的先导控制阀。
液压系统必须正确通风，以确保能够发挥正常功能。
阀门带3个开关位置时，主阀中的主控制阀芯 通过两个弹簧保持在零位置或初始位置，阀门带2个开关位置时，通过建压或弹簧将其保持在零位置或初始位置。在初始位置，两个弹簧腔和通过先导控制阀 在卸压状态下连接到油箱。通过控制油路对先导控制阀进行先导供油。供油可通过内部或外部进行（外部供油通过油口 X 实现）。对先导控制阀进行操作时（例如通过电磁铁 "a"），先导控制阀芯会移动至左侧，从而对弹簧腔进行先导加压。弹簧腔保持卸压状态。先导压力作用于主控制阀芯 的左侧并使其克服弹簧 力移动。这样就会使主阀中的油口P与B相连接，油口A与T相连接。
电磁铁关闭时，先导控制阀芯复位至初始位置（脉冲阀芯除外）。弹簧腔卸载至油箱。先导油回油可以（通过通道 T）内部实现或（通过通道 Y）外部实现。可选手动应急操作可在线圈不通电的情况下移动先导控制阀芯。
注意：
弹簧腔和中的复位弹簧和即使在垂直阀位置时也可在无先导压力的情况下将主控制阀芯 保持在中心位置。
由于设计原理方面的原因，阀门难免会存在内部泄漏，且泄漏量会随着使用时间的增加而增加。
型号 WH
阀类型 WH 是带液压操作的方向滑阀。该阀控制流动的开始、停止和方向。该方向阀的基本构成为阀体、主控制阀芯、阀中用于弹簧复位和弹簧对中的一个或两个复位弹簧 和以及配流阀板。
主控制阀芯 直接由建压驱动。主控制阀芯 通过弹簧或建压保持在零位置或初始位置。先导油供油和回油均在外部实现（请参阅先导油供油）。
带有控制阀芯弹簧对中的三位四通方向阀
在此型号中，主控制阀芯 通过复位弹簧 和保持在零位置。和两个弹簧腔通过配流阀板 连接到油口 X 和 Y。
主控制阀芯 的两个前侧先导压力中，在加载其中一个先导压力的情况下，阀芯将移动到切换位置。在阀门中，所需的油口将以此方式连接。加压控制阀芯区域卸压时，相对侧上的弹簧会将阀芯推回到零位置或初始位置。
型号 WEH…H
带有主控制阀芯压力对中的三位四通方向阀
主阀中的主控制阀芯 通过两个前表面的建压保持在零位置。一个对中衬套置于壳体上并固定控制阀芯位置。通过一个前表面的卸压，主控制阀芯 将移动到切换位置。
卸载的控制阀芯端面通过先导控制阀将回流的先导油排到通道 Y（外部）。
注意：
在此型号中，弹簧 和没有复位功能。在已卸压条件下，水平安装的弹簧会使主控制阀芯 保持在中心位置。
型号 WH…
先导油通过通道 X 和 Y 实现 外部 供油和回油。
型号 WEH...
先导油从单独的压力供应油路通过通道 X 实现 外部 供油。
先导油通过通道 Y 流入油箱实现 外部 回油。
型号 WEH…E…
先导油通过主阀的通道 P 实现 内部 供油。
先导油通过通道 Y 流入油箱实现 外部 回油。在底板中，油口 X 为关闭状态。
型号 WEH...ET...
先导油通过主阀的通道 P 实现 内部 供油。
先导油通过通道 T 流入油箱实现 内部 回油。在底板中，油口 X 和 Y 为关闭状态。
型号 WEH...T...
先导油从单独的压力供应油路通过通道 X 实现 外部 供油。
先导油通过通道 T 流入油箱实现 内部 回油。在底板中，油口 Y 为关闭状态。
节流插件
如果要限制先导控制阀通道 P 中的先导油供油，则需要使用节流插件。节流插件插入到先导控制阀的通道 P 中。注意：
先导油供油修改只能由经过授权的人员执行或返厂执行.
先导油 外部供油 X 或回油 Y：
必须遵守先导控制阀大允许工作参数.
大先导压力：请遵守技术数据的要求.
先导油供油 内部 （型号“ET”和“E”）：
小先导压力：请遵守技术数据的要求.
为避免出现异常高压峰值，必须在先导控制阀的油口 P 提供 “B10”节流插件 。
与型号“H”连接时，也需要 减压阀“D3”。
德国力士乐REXROTH液压换向阀订货号和型号：
R983030827 4WH6D6X/-IN001
R900332764 H-4WH22E7X/
R900332083 H-4WH22G7X/
R900413674 H-4WH25E68/





力士乐REXROTH换向滑阀，直动式，带机械式或手动式操纵
WMM6
规格 6
组件系列 5X
大工作压力 315 bar
大流量 60 l/min
重量   1.4kg
安装位置  任意
操作力  20N
温度范围  -20 … +80℃
粘度范围  2.8 … 500mm²/s
三位四通、二位四通或二位三通型号
油口安装面符合 DIN 24340 形式 A（不带孔）
油口安装面符合 ISO 4401-03-02-0-05（带孔）
操作类型：手柄
位置感应开关和接近传感器（无触点）
型号为 WM.. 的阀门为机械、手动启动的方向滑阀。这些阀控制流体的启动、停止和方向。方向阀的基本构成为壳体、一种操作类型（手柄）、控制阀芯 和一个或两个复位弹簧。在断电状态下，复位弹簧使控制阀芯保持在中心位置或起始位置 - 如果旋钮随器启动。控制阀芯借助操作类型移动到所需阀芯位置。
器
带旋钮的方向阀通常设计为带器。带手柄的方向阀可选择以带的 2 个或 3 个位置阀形式提供。带滚轮柱塞的方向阀通常设计为不带器。如果使用了带器的操作类型，则每个阀芯位置均可锁定，具体取决于阀类型。
节流插件
根据主要工作条件，如果在切换过程中可能出现流量超过阀的性能限制的情况，将需要使用节流插件。它插入到方向阀的通道 P 中。
德国力士乐REXROTH手动换向阀订货号和型号：
R983030724 4WMM6D6X/F-IN002
R983030727 4WMM6E6X/-IN002
R983030728 4WMM6J6X-IN002
R983030731 4WMM6J6X/F-IN002
R983030745 4WMM6J6X/B10-IN002
R900343782 4WMM6Y53/F/V
R900927137 H-4WMM16J72/V




力士乐REXROTH方向滑阀，直接控制，手动触发
WMM10
规格 10
组件系列 5X
大工作压力 350 bar
大流量 160 l/min
重量   3.6kg
按照位置  任意
温度范围      -20 … +70℃
粘度范围  2.8 … 500mm²/s
三位四通、二位四通或二位三通型号
油口安装面符合 ISO 4401-05-04-0-05
操作类型：手柄
WMM 型号的阀门是通过手动启动的方向滑阀。
这些阀控制流体的启动、停止和方向。
方向阀的基本构成为壳体、一种操作类型（手柄）、控制阀芯以及一个或两个复位弹簧。
在断电情况下，控制阀芯 由复位弹簧固定在中心位置或初始位置。
控制阀芯借助此操作类型移动到所需阀芯位置。
节流插件
根据主要工作条件，如果在切换过程中可能出现流量超过阀的性能限制的情况，将需要使用节流插件。
德国力士乐REXROTH手动阀订货号和型号：
R983030766 4WMM10E3X/FIN010
R900501486 4WMM10EB3X/F
R900590253 4WMU10D31/



力士乐REXROTH带液压油操作的三位四通、二位四通和二位三通方向阀
WP 6
规格 6
组件系列 6X
大工作压力 315 bar
大流量 60 l/min
大先导压力  10bar
先导流量  4.24cm³
油温度范围  -20 … +80℃
粘度范围  2.8 … 500mm²/s
大切换频率  2Hz
直动式方向滑阀
操作方法：气动
油口安装面符合 DIN 24340 形式 A（不带孔）
油口安装面符合 ISO 4401-03-02-0-05（带孔）
有关底板，请参阅样本 45052（单独订购）
位置感应开关和接近传感器（无触点）
一般信息
WP 型号的阀门是通过液压方式启动的方向滑阀。这些阀控制流体的启动、停止和方向。
方向阀的基本构成为壳体、一个或两个操作元件（气动驱动液压缸）、控制阀芯以及一个或两个复位弹簧。控制油口径向放置。
断电时，复位弹簧会将控制阀芯固定在中心位置或初始位置（脉冲阀芯除外）。
控制阀芯通过操作元件的方式移动到所需阀芯位置。
节流插件
根据主要工作条件，如果在切换过程中可能出现流量超过阀的性能限制的情况，将需要使用节流插件。
它插入到方向阀的通道 P 中。
不带弹簧复位，带器，
型号..OF/..
气动操作的方向阀也可作为带器的双阀芯位置阀使用。如果使用了带器的操作元件，则每个阀芯位置均可锁定。
不带弹簧复位，
型号 ..O/..
如果使用不带复位弹簧以及不带器的操作元件，则在断电状态下阀芯位置不确定。
位置感应开关型号 QM：电气连接
通过带连接螺纹 M12 x 1 的 4 极连接插头（单独订购）实现电气连接。
连接电压（直流电压）  24V
电压公差（连接电压）  +30 %/-15 %
允许剩余纹波  ≤ 10%
大负载能力  400mA
德国力士乐REXROTH液压换向阀订货号和型号：
R900755395 4WP6D60/N




力士乐REXROTH带液压或电动液压启动的先导式方向滑阀
WEH, WH...6H
规格 16 … 25
组件系列 1X
大工作压力 350 bar
大流量 650 l/min
三位四通或二位四通换向阀
操作类型（内部或外部先导控制）：
– 电液（型号 WEH）
– 液压（型号 WH）
用于底板安装
油口安装面符合 ISO 4401
弹簧定中，弹簧端位置
直流线圈
电气连接作为单个连接
辅助操纵装置
型号 WEH
WEH 是带电液驱动的方向滑阀。该阀控制流动的开始、停止和方向。
该方向阀的基本构成为带壳体的主阀、主控制阀芯、一个或两个复位弹簧 和以及带有一个或两个磁铁 "a"和/或 "b"的先导控制阀。
主阀中的主控制阀芯 通过弹簧或建压保持在零位置或初始位置。在初始位置，两个弹簧腔和通过先导控制阀 在卸压状态下连接到油箱。通过控制油路对先导控制阀进行先导供油。供油可通过内部或外部进行（外部供油通过油口 X 实现）。对先导控制阀进行操作时（例如通过磁铁 "a"），先导控制阀芯会移动至左侧，从而对弹簧腔进行先导加压。弹簧腔保持卸压状态。
先导压力作用于主控制阀芯 的左侧并使其克服弹簧 力移动。这样就会使主阀中的油口 P 与 B 相连接，油口 A 与 T 相连接。
电磁铁关闭时，先导控制阀芯复位至初始位置。弹簧腔卸载至油箱。
先导油回油可以（通过通道 T）内部实现或（通过通道 Y）外部实现。
可选手动应急操作可在线圈不通电的情况下移动先导控制阀芯。
注意：
弹簧腔和中的复位弹簧 和即使在垂直阀位置时也可在无先导压力的情况下将主控制阀芯 保持在中心位置。
由于设计原理方面的原因，阀门难免会存在内部泄漏，且泄漏量会随着使用时间的增加而增加。
型号 WH
阀类型 WH 是带液压操作的方向滑阀。该阀控制流动的开始、停止和方向。该方向阀的基本构成为阀体、主控制阀芯、阀中用于弹簧复位和弹簧对中的一个或两个复位弹簧 和以及配流阀板。
主控制阀芯 直接由建压驱动。主控制阀芯 通过弹簧或建压保持在零位置或初始位置。先导油供油和回油均在外部实现。
带有控制阀芯弹簧对中的三位四通方向阀
在此型号中，主控制阀芯 通过复位弹簧 和保持在零位置。通过配流阀板 将弹簧腔连接到油口 Y 上，将弹簧腔连接到油口 X 上。
主控制阀芯 的两个前侧先导压力中，在加载其中一个先导压力的情况下，阀芯将移动到切换位置。在阀门中，所需的油口将以此方式连接。加压控制阀芯区域卸压时，相对侧上的弹簧会将阀芯推回到零位置或初始位置。
型号 WH…
先导油通过通道 X 和 Y 实现 外部 供油和回油。
型号 WEH...
先导油从单独的压力供应油路通过通道 X 实现 外部 供油。
先导油通过通道 Y 流入油箱实现 外部 回油。
型号 WEH…E…
先导油通过主阀的通道 P 实现 内部 供油。
先导油通过通道 Y 流入油箱实现 外部 回油。在底板中，油口 X 为关闭状态。
型号 WEH...ET...
先导油通过主阀的通道 P 实现 内部 供油。
先导油通过通道 T 流入油箱实现 内部 回油。在底板中，油口 X 和 Y 为关闭状态。
型号 WEH...T...
先导油从单独的压力供应油路通过通道 X 实现 外部 供油。
先导油通过通道 T 流入油箱实现 内部 回油。在底板中，油口 Y 为关闭状态。
注意：
先导油供油修改只能由经过授权的人员执行或返厂执行。
先导油 外部供油 X 或回油 Y：
必须遵守先导控制阀大允许工作参数。
大先导压力：请遵守技术数据的要求！
先导油供油 内部 （型号“ET”和“E”）：
小先导压力：请遵守技术数据的要求。
为避免出现异常高压峰值，必须在先导控制阀的油口 P 提供 “B10”节流插件 。
节流插件
如果要限制先导控制阀通道 P 中的先导油供油，则需要使用节流插件。节流插件将插入到先导控制阀的通道 P 中。
德国力士乐REXROTH电液换向阀订货号和型号：
R900778744 4WEH10D47/6EG24N9K4/B10D3
R900556904 4WEH10J47/6EG24N9ETS2K4
R900926574 4WEH10J47/6EG24N9ETK4
R900932645 4WEH10J47/6EG24N9ETK4/B08
R900951655 4WEH10J47/6EG24N9TS2K4
R900923989 4WEH16D7X/6EG24N9K4
R900928833 4WEH16D72/6EG24N9TS2K4
R901108813 4WEH16D72/6HG24N9ETK4/B10
R900934054 4WEH16D7X/6EG24N9ETK4/B10D3
R901117456 4WEH16D7X/6HG24N9EK4/B10
R901127528 4WEH16E72/6HG24N9ETK4
R901108754 4WEH16E72/6HG24N9ETK4/B10
R901119649 4WEH16E72/6HG24N9K4/B10
R900924819 4WEH16J7X/6EG24N9ETS2K4
R901108808 4WEH16J72/6HG24N9ETK4/B10
R901205061 4WEH16J72/6EG24N9ETS2K4/10B10
R901087110 4WEH16J72/6EW230N9ETK4/B10D3
R900922085 4WEH16J7X/6EG24N9ETK4
R900930431 4WEH16J7X/6EG24N9ETK4/B10
R900930431 4WEH16J72/6EG24N9ETK4/B10
R900926638 4WEH16J7X/6EG24N9ETK4/B10D3
R900702849 4WEH16J7X/6EW230N9ESK4
R983031300 4WEH16J7X/6EW230N9K4
R901142764 4WEH16Y7X/6EG24N9ETK4/B10D3
R900916452 4WEH22J7X/6EG24N9K4
R901025620 4WEH16D72/6EG24N9EK4/B10D3
R900924761 4WEH16D72/6EG24N9ETS2K4
R900774752 4WEH16D72/6EG24N9ETS2K4/B10
R900774752 4WEH16D7X/6EG24N9ETS2K4/B10
R901025621 4WEH16D72/6EG24N9K4/B10D3
R900960695 4WEH16D7X/6EW230N9ES2K4/B10
R900705858 4WEH16E72/6EG24N9ETK4/B12
R900970663 4WEH16J72/6EG205N9EK4/B10
R900927109 4WEH16J72/6EG24N9ETSK4/V
R901310402 4WEH16J7X/6EG24N9ETS2K4/B12
R900926378 4WEH16G72/6EG24N9K4
R901072797 4WEH16R72/6EW230N9ETS2K4
R900724411 4WEH16R72/6EW230N9ETS2K4/B10
R978910964 4WEH16T7X/6EW110N9K4
R900928371 4WEH22D76/6EG24N9EK4/B10
R901067556 4WEH22HD7X/OF6EG24N9ETS2K4/B10
R900943534 4WEH22E7X/6EG24N9ETK4/B10
R900957930 4WEH22E76/6EG24N9ETS2K4/B10
R901108960 4WEH22J76/6HG24N9ETK4/B10
R900940965 4WEH16J72/6EG24N9ETS2K4/B10D3
R900929900 4WEH16J72/6EG24N9ETS2K4/B10
R901506356 4WEH16E7X/6EW230N9ETK4/B10V
R900930093 4WEH16G7X/6EG24N9ETS2K4
R900912538 4WEH22EA7X/6EG24N9TK4


力士乐REXROTH电液换向阀
R900952630 4WEH10E4X/6EG24N9ETK4/B10
公称尺寸 10，符号 E，电磁操作，24 V DC
液压阀，方向阀，方向开关阀，方向滑阀，液压方向短管阀
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
先导式操作
内部先导油供应、内部先导油回油
产品属性
连接图    ISO 4401-05-05-05
产品系列    4WEH10
工作压力[bar]    280
流量[l/min]    160
滑阀符号    符号E
连接类型    底板安装
尺寸    10
驱动类型    电磁阀驱动
端口数量    4.
切换位置数量    3.
电源电压    24伏直流电
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    7.4

力士乐REXROTH电液换向阀
R901108808 4WEH16J7X/6HG24N9ETK4/B10
规格 16，符号 J，电磁操作，24 V DC
液压阀，方向阀，方向开关阀，方向滑阀，液压方向短管阀
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
产品属性
连接图
ISO 4401-07-07-0-05
产品系列    4WEH16J
工作压力[bar]    280
流量[l/min]    300
滑阀符号    符号J
连接类型    底板安装
尺寸    16
驱动类型    电磁阀驱动
端口数量    4.
切换位置数量    3.
电源电压    24伏直流电
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    9.36


力士乐REXROTH电液换向阀
R901253613 4WEH22G7X/6EW230N9EK4/N15P4,5
公称尺寸 22，符号 G，电磁操作，230 V AC
液压阀，方向阀，方向开关阀，方向滑阀，液压方向短管阀
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
先导式操作
内部先导油供应，外部先导油回油
产品属性
连接图    ISO 4401-08-08-05
产品系列    4WEH22
工作压力[bar]    280
流量[l/min]    450
滑阀符号    符号G
连接类型    底板安装
尺寸    22
驱动类型    电磁阀驱动
端口数量    4.
切换位置数量    3.
电源电压    230伏交流电
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
符合性说明    CE–低压指令2014/35/EUCSA根据CSA C22.2第139-1982号批准
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    13.1
REXROTH电磁阀原装进口4WE6D62/EG220N9K4/V/60
