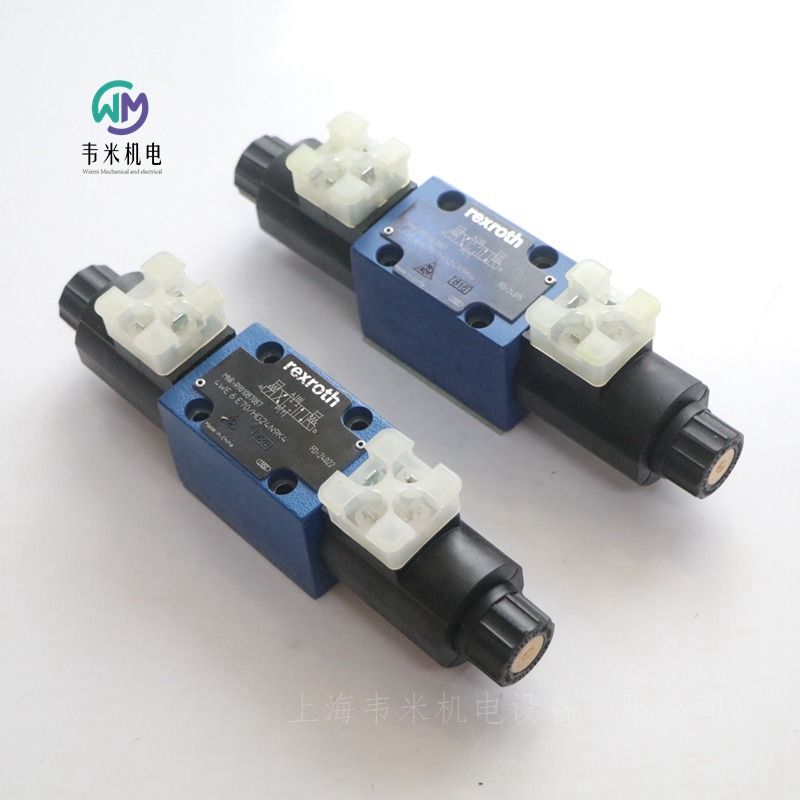

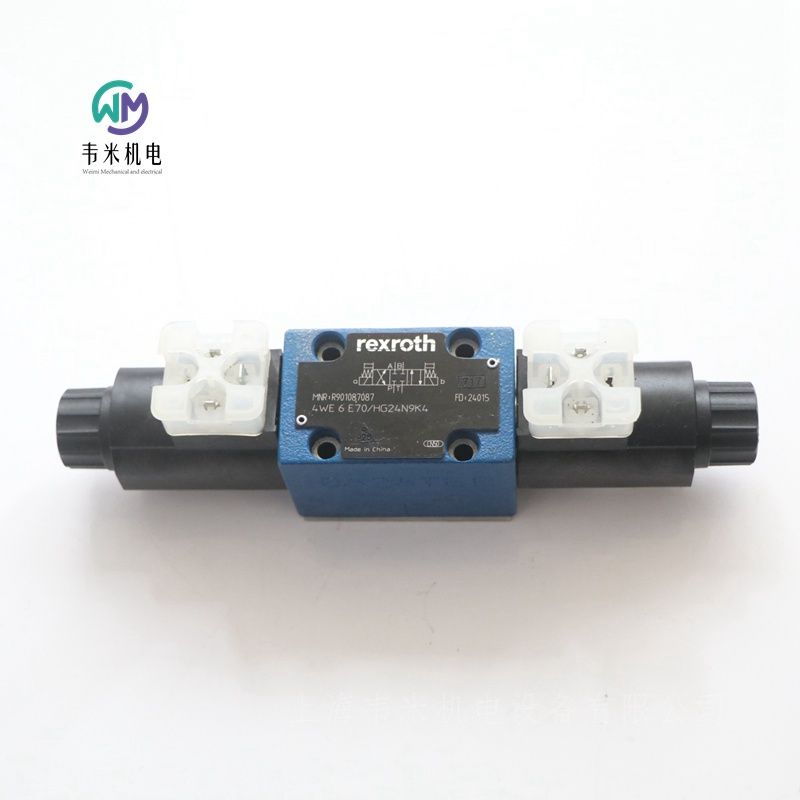

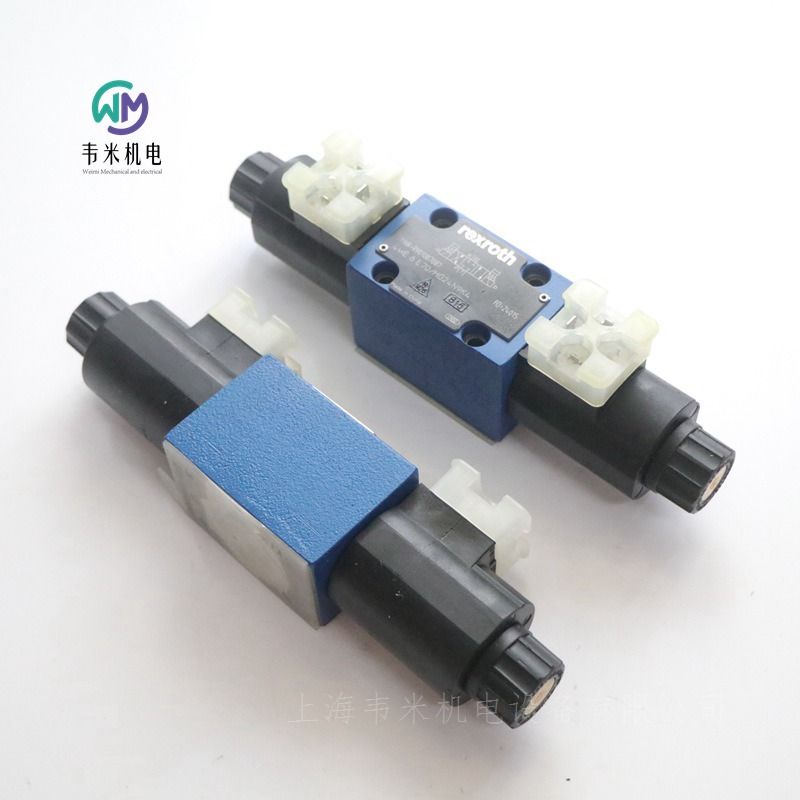

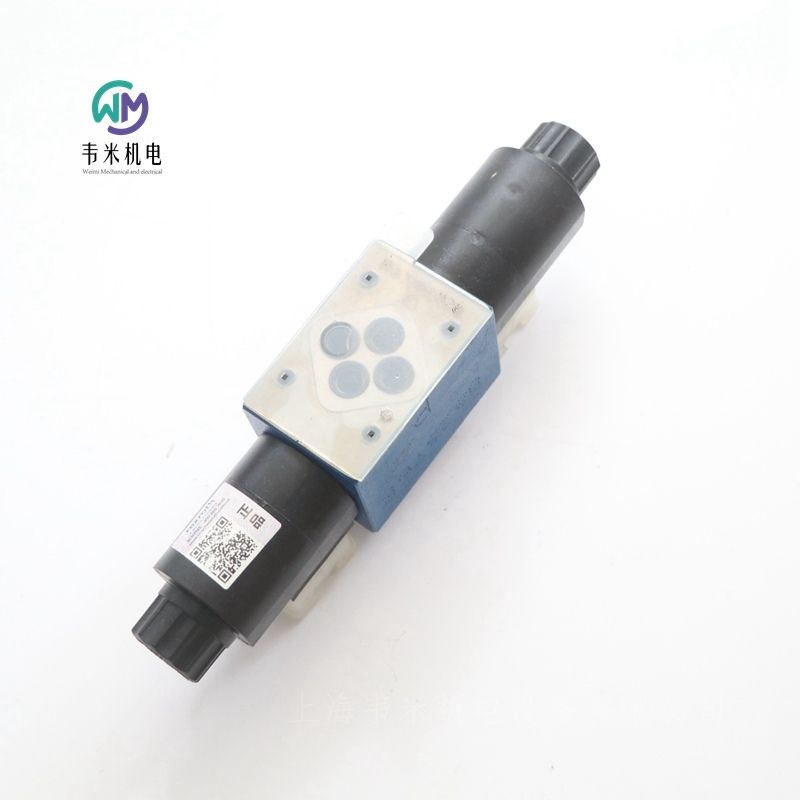

REXROTH电磁阀R901087087 4WE6E70/HG24N9K4

REXROTH电磁阀R901087087 4WE6E70/HG24N9K4，上海韦米机电设备有限公司主营供应产品，产品图片实物拍摄，原厂原装，质保一年，大量产品现货供应，价格优惠快速报价，联系人：雷青。欢迎咨询采购！

力士乐REXROTH电磁阀4WE6E7X/HG24N9K4
R901087087 4WE6E70/HG24N9K4
公称尺寸 6，符号 E，磁铁操作，24 V DC
中等功率范围的工业液压阀。根据液压符号可靠切换油流方向。
滑阀
直动式
产品特性
连接图像    ISO 4401-03-02-0-05
产品系列    WE6./H
压力[bar]    315
体积流量[l/min]    60
活塞符号    符号E
连接类型    板式结构
标称尺寸    6
操作类型    带磁性驱动
连接数    4
开关位置数量    3
电源电压    24伏直流电
电气插头    设备插头3针（2°PE）
电气连接说明    符合EN 175301-803的装置插头3针（2╝PE）
压力流体    HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    1.58

力士乐REXROTH带电磁启动的直动式方向滑阀
WE 6...H
规格 6
组件系列 7X
大工作压力 315 bar
大流量 60 l/min
三位四通、二位四通或二位三通型号
标准型号
油口安装面符合 DIN 24340，形式 A
带湿式插脚的直流线圈
电磁线圈可旋转
更换线圈时，不必打开耐压密闭腔体
电气连接作为单个连接
隐式手动应急操作
WE 型号的方向阀为电磁线圈操作的方向滑阀。这些阀控制流体的启动、停止和方向。
这些方向阀主要由壳体、一个或两个线圈、控制阀芯和一个或两个复位弹簧组成。在断电情况下，控制阀芯由复位弹簧固定在中心位置或初始位置。控制阀芯由带湿式插脚的线圈启动。
要确保正常运行，请确保将线圈的压力腔注满液压油！
线圈的力通过推杆作用在控制阀芯上并将后者从其静止位置推到所需的终端位置。这样就可以根据符号释放所需流向。在线圈灭磁后，复位弹簧将控制阀芯推回其静止位置。
手动应急操作可在线圈不通电的情况下控制阀芯。
德国力士乐REXROTH电磁阀订货号和型号：
R901089245 4WE6C70/HG24N9K4
R901087088 4WE6D70/HG24N9K4
R901130746 4WE6D70/OFHG24N9K4
R901087087 4WE6E70/HG24N9K4
R901178717 4WE6E70/HG24N9K4/V
R901108990 4WE6J70/HG24N9K4/B10
R901133322 4WE6HA70/HG24N9K4
R901089241 4WE6J70/HG24N9K4
R901108705 4WE6JB70/HG24N9K4
R901137806 4WE6JA-70/HG24N9K4/V

力士乐REXROTH电磁阀R901178717
液压方向短管阀 4WE6E7X/HG24N9K4/V
R901178717 4WE6E70/HG24N9K4/V
公称尺寸 6, , 符号 E, , 通过电磁致动, , 24 VDC
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
滑阀
直接驱动
带隐蔽式辅助驱动装置
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    WE6../H
工作压力[bar]    315
流量[l/min]    60
滑阀符号    符号E
连接类型    底板安装
大小    6.
驱动类型    电磁阀驱动
端口数    4.
切换位置数量    3.
电源电压    24伏直流电
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    1.58

力士乐REXROTH电磁阀R901137806
液压方向短管阀 4WE6JA7X/HG24N9K4/V
R901137806 4WE6JA-70/HG24N9K4/V
公称尺寸 6, , 符号 J, , 通过电磁驱动, , 24 VDC
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
滑阀
直接驱动
带隐蔽式辅助驱动装置
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    WE6../H
工作压力[bar]    315
流量[l/min]    60
滑阀符号    符号J
连接类型    底板安装
大小    6.
驱动类型    电磁阀驱动
端口数    4.
切换位置数量    2.
电源电压    24伏直流电
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    1.24


力士乐REXROTH电磁阀R901130746
液压方向短管阀 4WE6D7X/OFHG24N9K4
R901130746 4WE6D70/OFHG24N9K4
公称尺寸 6, , 符号 D, , 通过电磁驱动, , 24 VDC
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
滑阀
直接驱动
带隐蔽式辅助驱动装置
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    WE6../H
*大工作压力[bar]    315
*大流量[l/min]    50
滑阀符号    符号D
连接类型    底板安装
大小    6.
驱动类型    电磁阀驱动
端口数    4.
切换位置数量    2.
电源电压    24伏直流电
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    1.56

力士乐REXROTH电液换向阀
R900943462 4WEH10D4X/6EG24N9ETK4/B10
公称尺寸 10，符号 D，电磁操作，24 V DC
液压阀，方向阀，方向开关阀，方向滑阀，液压方向短管阀
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
先导阀操作
内部先导油供应、内部先导油回油
产品属性
连接图    ISO 4401-05-05-05
产品系列    4WEH10
工作压力[bar]    280
流量[l/min]    160
滑阀符号    符号D
连接类型    底板安装
尺寸    10
驱动类型    电磁阀驱动
端口数量    4.
切换位置数量    2.
电源电压    24伏直流电
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    6.9

力士乐REXROTH电液换向阀
R900925580 4WEH16J7X/6EG24N9K4
公称尺寸 16，符号 J，电磁操作，24 V DC
液压阀，方向阀，方向开关阀，方向滑阀，液压方向短管阀
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
先导式操作
外部先导油供应、外部先导油回油
产品属性
连接图
ISO 4401-07-07-0-05
产品系列    H-4W...H
工作压力[bar]    280
流量[l/min]    300
滑阀符号    符号J
连接类型    底板安装
尺寸    16
驱动类型    电磁阀驱动
端口数量    4.
切换位置数量    3.
电源电压    24伏直流电
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    9.84


力士乐REXROTH电液换向阀4WEH22HD7X/OF6EG24N9ETS2K4/B10
R901067556 4WEH22HD7X/OF6EG24N9ETS2K4/B10
标称尺寸22，符号D，带磁铁的电动，24 V DC
高功率范围的工业液压阀。根据液压符号可靠切换油流向
内控供油、内控回油
滑阀
先导式
产品特性
连接类型    ISO 4401-08-08-05
压力[bar]    280
体积流量[l/min]    450
活塞符号    符号D
控件    磁性驱动
连接类型    板式结构
标称尺寸    22
操作类型    带磁性驱动
连接数    4.
开关位置数量    2.
电源电压    24伏直流电
电气插头    设备插头3针（2+PE）
电气连接说明    符合EN 175301-803的装置插头3针（2+PE）
压力流体    HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件    NBR
重量[kg]    14.32


力士乐REXROTH电液换向阀4WEH16J7X/6EG24N9ETS2K4/10B10
R901205061 4WEH16J72/6EG24N9ETS2K4/10B10
标称尺寸16，符号J，带磁铁的电动，24 V DC
高功率范围的工业液压阀。根据液压符号可靠切换油流向
内控供油、内控回油
滑阀
先导式
产品特性
连接类型    ISO 4401-07-07-0-05
压力[bar]    280
体积流量[l/min]    300
活塞符号    符号J
控件    磁性驱动
连接类型    板式结构
标称尺寸    16
操作类型    带磁性驱动
连接数    4.
开关位置数量    3.
电源电压    24伏直流电
电气插头    设备插头3针（2+PE）
电气连接说明    符合EN 175301-803的装置插头3针（2+PE）
压力流体    HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件    NBR
重量[kg]    11.33


力士乐REXROTH电液换向阀4WEH16J7X/6EG24N9ETK4/B10
R900930431 4WEH16J72/6EG24N9ETK4/B10
标称尺寸16，符号J，带磁铁的电动，24 V DC
高功率范围的工业液压阀。根据液压符号可靠切换油流向
内控供油、内控回油
滑阀
先导式
产品特性
连接类型    ISO 4401-07-07-0-05
压力[bar]    280
体积流量[l/min]    300
活塞符号    符号J
控件    磁性驱动
连接类型    板式结构
标称尺寸    16
操作类型    带磁性驱动
连接数    4.
开关位置数量    3.
电源电压    24伏直流电
电气插头    设备插头3针（2+PE）
电气连接说明    符合EN 175301-803的装置插头3针（2+PE）
压力流体    HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件    NBR
重量[kg]    9.74

力士乐REXROTH电液控制换向阀4WEH16D7X/6EG24N9ETS2K4/B10
R900774752 4WEH16D7X/6EG24N9ETS2K4/B10
公称尺寸 16，符号 D，电磁操作，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
内控供油，内控回油
滑阀
先导式
连接图    ISO 4401-07-07-0-05
压力 [bar]    280
体积流量 [l/min]    300
活塞符号    符号 D
控件    磁铁操作
连接类型    板材结构
标称尺寸    16
驱动类型    带电磁操作
连接数    4
开关位置数    2
电源电压    24 VDC
电插头    设备插头 3 针 (2 + PE)
电气连接说明    3 针设备连接器 (2 + PE)，符合 EN 175301-803
液压油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封    NBR
重量 [kg]    10.460

力士乐REXROTH电液换向阀4WEH16D7X/6EW230N9ES2K4/B10
R900960695 4WEH16D7X/6EW230N9ES2K4/B10
公称尺寸 16，符号 D，电磁操作，230 V AC
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
内控供油，外控回油
滑阀
先导式
连接图    ISO 4401-07-07-0-05
压力 [bar]    280
体积流量 [l/min]    300
活塞符号    符号 D
控件    磁铁操作
连接类型    板材结构
标称尺寸    16
驱动类型    带电磁操作
连接数    4
开关位置数    2
电源电压    230 VAC
电插头    设备插头 3 针 (2 + PE)
电气连接说明    3 针设备连接器 (2 + PE)，符合 EN 175301-803
符合性说明    CE - 低电压指令 2014/35 / EU根据 CSA C22.2 No. 139-1982 获得 CSA 批准
液压油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封    NBR
重量 [kg]    10.289


力士乐REXROTH电液换向阀4WEH10J4X/6EG24N9ETK4/B08
R900932645 4WEH10J47/6EG24N9ETK4/B08
公称尺寸 10，符号 J，电磁操作，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
内控供油，内控回油
滑阀
先导式
连接图    ISO 4401-05-05-0-05
压力 [bar]    280
体积流量 [l/min]    160
活塞符号    符号 J
控件    磁铁操作
连接类型    板材结构
标称尺寸    10
驱动类型    带电磁操作
连接数    4
开关位置数    3
电源电压    24 VDC
电插头    设备插头 3 针 (2 + PE)
电气连接说明    3 针设备连接器 (2 + PE)，符合 EN 175301-803
液压油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封    NBR
重量 [kg]    7.420


力士乐REXROTH电液换向阀4WEH10D4X/6EG24N9K4/B10D3
R900778744 4WEH10D47/6EG24N9K4/B10D3
公称尺寸 10，符号 D，电磁操作，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
外控供油，外控回油
滑阀
先导式
连接图    ISO 4401-05-05-0-05
压力 [bar]    280
体积流量 [l/min]    160
活塞符号    符号 D
控件    磁铁操作
连接类型    板材结构
标称尺寸    10
驱动类型    带电磁操作
连接数    4
开关位置数    2
电源电压    24 VDC
电插头    设备插头 3 针 (2 + PE)
电气连接说明    3 针设备连接器 (2 + PE)，符合 EN 175301-803
液压油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封    NBR
重量 [kg]    7.240


力士乐REXROTH带电动液压起动的先导式方向滑阀
H-WEH...=UR
电磁线圈是经过批准的组件，带有 UR 标记，符合 UL 906
规格 10, 16, 25 (H-WEH22), 25 (H-WEH25), 32
组件系列 4X, 7X, 7X, 6X, 6X
大工作压力 350 bar
大流量 1100 l/min
隐式手动应急操作
用于底板安装
油口安装面符合 ISO 4401
三位四通、二位四通或二位三通型号
弹簧或液压对中，弹簧端位置或液压端位置
湿式插脚的直流或交流线圈，可选
电气连接作为单个连接
可选型号：
- 切换时间调整
- 主阀通道 P 中的预载阀
- 行程设置和/或阀芯位置监控
注意：
弹簧腔和 中的复位弹簧和即使在垂直阀位置时也可在无先导压力的情况下将主控制阀芯保持在中心位置。
由于设计原理方面的原因，阀门难免会存在内部泄漏，且泄漏量会随着使用寿命的延长而增加。
带有主控制阀芯压力对中的三位四通方向阀，型号 H-WEH…H
主阀中的主控制阀芯通过两个端表面的建压保持在零位置。一个对中衬套置于壳体上并固定控制阀芯位置。通过一个端表面的卸压，主控制阀芯将移动到切换位置。卸载的控制阀芯端面通过先导控制阀将回流的先导油排到通道 Y（外部）。
注意：
在此型号中，弹簧和没有复位功能。在已卸压条件下，水平安装的弹簧会使主控制阀芯保持在中心位置。
型号 H-WEH...
先导油从单独的压力供应油路通过通道 X 实现 外部 供油。
先导油通过通道 Y 流入油箱实现 外部 回油。
型号 H-WEH…E…
先导油通过主阀的通道 P 实现 内部 供油。
先导油通过油箱通道 Y 实现 外部 回油。在底板中，油口 X 为关闭状态。
型号 H-WEH...ET...
先导油通过主阀的通道 P 实现 内部 供油。
先导油通过通道 T 流入油箱实现 内部 回油。在底板中，油口 X 和 Y 为关闭状态。
型号 H-WEH...T...
先导油从单独的压力供应油路通过通道 X 实现 外部 供油。
先导油通过通道 T 流入油箱实现 内部 回油。在底板中，油口 Y 为关闭状态。
节流插件
如果要限制先导控制阀通道 P 中的先导油供油，则需要使用节流插件。节流插件插入到先导控制阀的通道 P 中。
注意：
先导油供油修改只能由经过授权的维修人员执行或返厂执行！
先导油 外部供油 X 或回油 Y：
必须遵守先导控制阀大允许工作参数！
大先导压力：请遵守技术数据的要求！
先导油供油 内部 （型号“ET”和“E”）：
小先导压力：请遵守技术数据的要求！
为避免出现异常高压峰值，必须在先导控制阀的油口 P 提供 “B10”节流插件 。
与型号“H”连接时，也需要 减压阀“D3”。
德国力士乐REXROTH电液换向阀订货号和型号：
R900709713 H-4WEH16Y72/6EG24N9ETS2K4/B10D3
R901399414 H-4WEH10EA47/6EG24N9ES2K4/B08D3
R901138148 H-4WEH25J68/6HG24N9ETK4
R900926695 H-4WEH25J68/6EG24N9ETS2K4/B10D3
R900719057 H-4WEH25E68/6EG24N9ES2K4/B10D3
R901071449 H-4WEH25E6X/6EG24N9ETSK4/B10D3
R900932940 H-4WEH25J6X/6EG24N9ETK4/B10D3
R900932940 H-4WEH25J68/6EG24N9ETK4/B10D3

力士乐REXROTH电液换向阀
R900964503 H-4WEH25W6X/6EG24N9K4/B10D3
公称尺寸 25，符号 W，电磁操作，24 V DC
液压阀，方向阀，方向开关阀，方向滑阀，液压方向短管阀
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
先导式操作
外部先导油供应、外部先导油回油
产品属性
连接图    ISO 4401-08-08-05
产品系列    H-4WEH25
工作压力[bar]    350
流量[l/min]    700
滑阀符号    符号W
连接类型    底板安装
尺寸    25
驱动类型    电磁阀驱动
端口数量    4.
切换位置数量    3.
电源电压    24伏直流电
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    18.31
