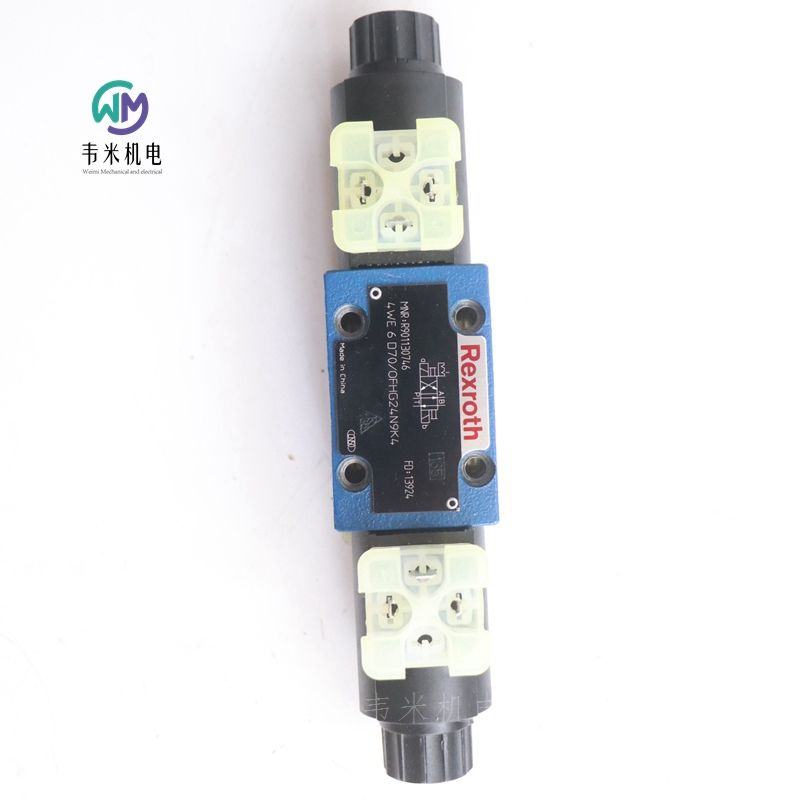

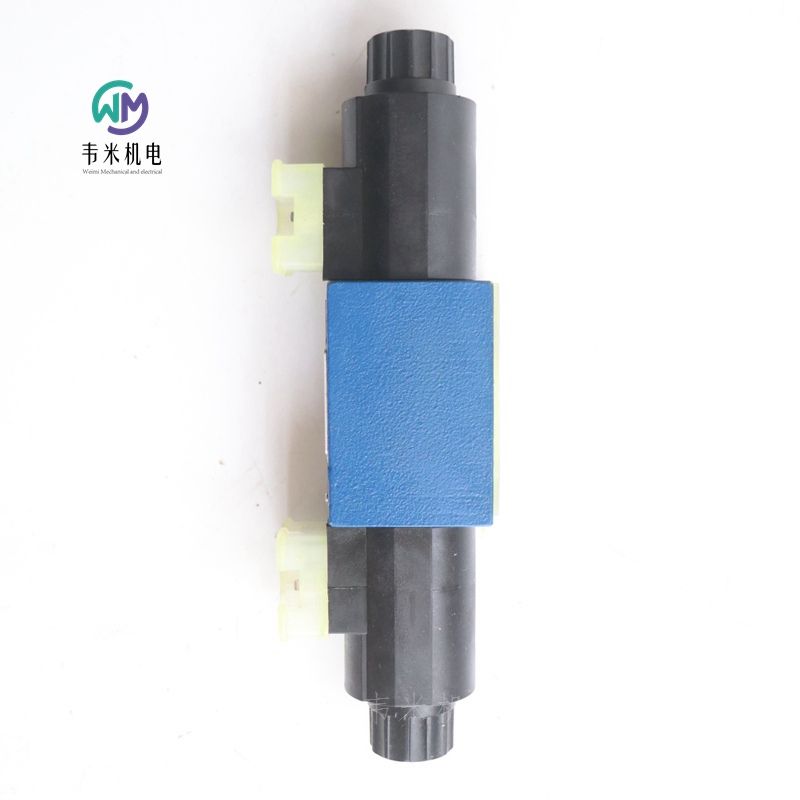

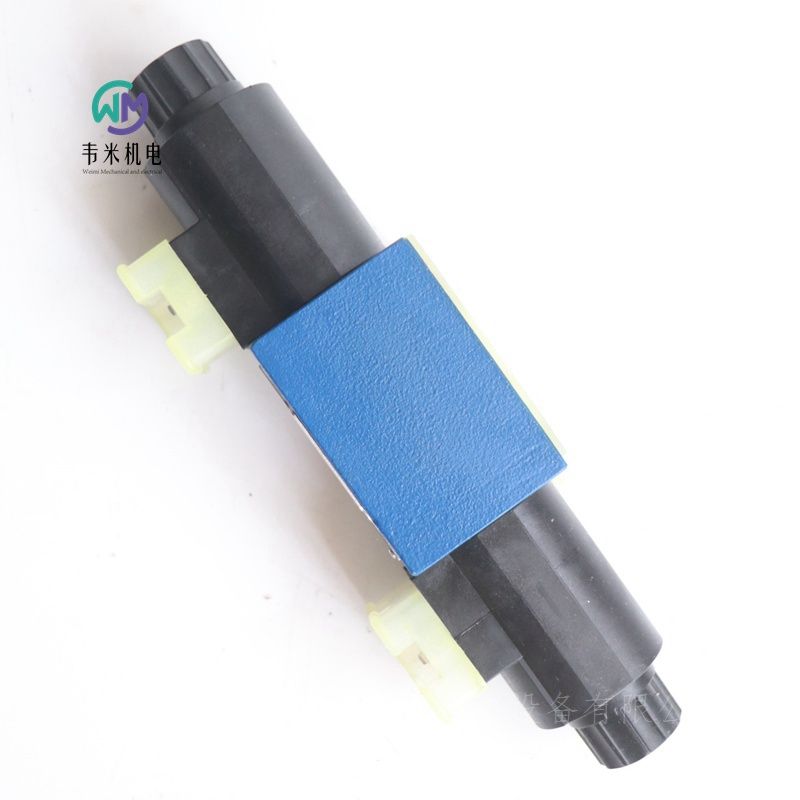

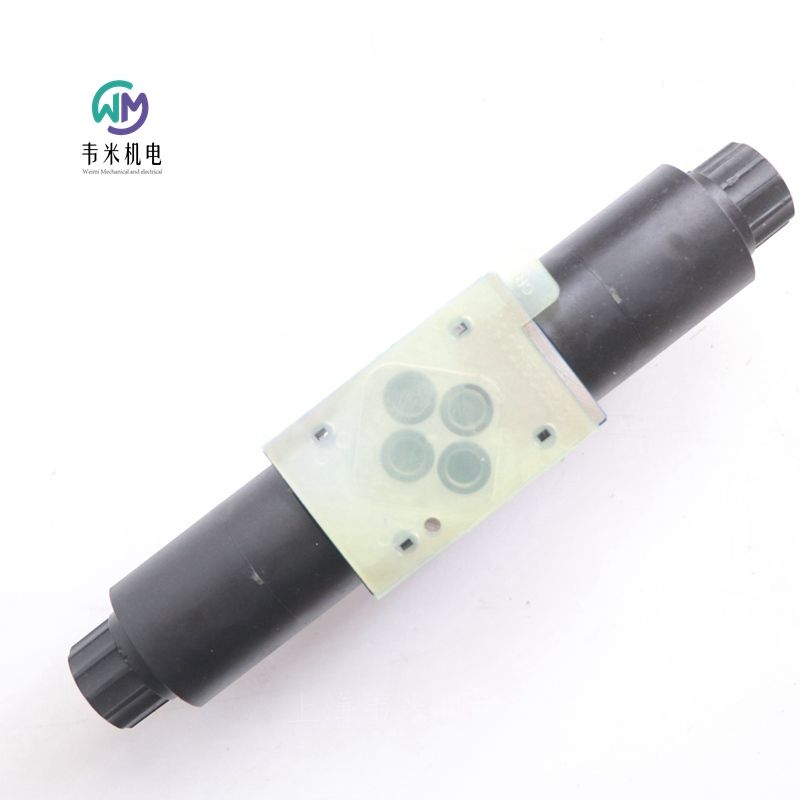

REXROTH电磁换向阀4WE6D70/OFHG24N9K4

REXROTH电磁换向阀4WE6D70/OFHG24N9K4，上海韦米机电设备有限公司主营供应产品，产品图片实物拍摄，原厂原装，质保一年，大量产品现货供应，价格优惠快速报价，联系人：雷青。欢迎咨询采购！
  力士乐REXROTH电磁阀R901130746
液压方向短管阀 4WE6D7X/OFHG24N9K4
R901130746 4WE6D70/OFHG24N9K4
公称尺寸 6, , 符号 D, , 通过电磁驱动, , 24 VDC
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
滑阀
直接驱动
带隐蔽式辅助驱动装置
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    WE6../H
*大工作压力[bar]    315
*大流量[l/min]    50
滑阀符号    符号D
连接类型    底板安装
大小    6.
驱动类型    电磁阀驱动
端口数    4.
切换位置数量    2.
电源电压    24伏直流电
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    1.56

力士乐REXROTH带电磁启动的直动式方向滑阀
WE 6...H
规格 6
组件系列 7X
大工作压力 315 bar
大流量 60 l/min
三位四通、二位四通或二位三通型号
标准型号
油口安装面符合 DIN 24340，形式 A
带湿式插脚的直流线圈
电磁线圈可旋转
更换线圈时，不必打开耐压密闭腔体
电气连接作为单个连接
隐式手动应急操作
WE 型号的方向阀为电磁线圈操作的方向滑阀。这些阀控制流体的启动、停止和方向。
这些方向阀主要由壳体、一个或两个线圈、控制阀芯和一个或两个复位弹簧组成。在断电情况下，控制阀芯由复位弹簧固定在中心位置或初始位置。控制阀芯由带湿式插脚的线圈启动。
要确保正常运行，请确保将线圈的压力腔注满液压油！
线圈的力通过推杆作用在控制阀芯上并将后者从其静止位置推到所需的终端位置。这样就可以根据符号释放所需流向。在线圈灭磁后，复位弹簧将控制阀芯推回其静止位置。
手动应急操作可在线圈不通电的情况下控制阀芯。
德国力士乐REXROTH电磁阀订货号和型号：
R901089245 4WE6C70/HG24N9K4
R901087088 4WE6D70/HG24N9K4
R901130746 4WE6D70/OFHG24N9K4
R901087087 4WE6E70/HG24N9K4
R901178717 4WE6E70/HG24N9K4/V
R901108990 4WE6J70/HG24N9K4/B10
R901133322 4WE6HA70/HG24N9K4
R901089241 4WE6J70/HG24N9K4
R901108705 4WE6JB70/HG24N9K4
R901137806 4WE6JA-70/HG24N9K4/V

力士乐REXROTH电磁阀R901178717
液压方向短管阀 4WE6E7X/HG24N9K4/V
R901178717 4WE6E70/HG24N9K4/V
公称尺寸 6, , 符号 E, , 通过电磁致动, , 24 VDC
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
滑阀
直接驱动
带隐蔽式辅助驱动装置
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    WE6../H
工作压力[bar]    315
流量[l/min]    60
滑阀符号    符号E
连接类型    底板安装
大小    6.
驱动类型    电磁阀驱动
端口数    4.
切换位置数量    3.
电源电压    24伏直流电
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    1.58

力士乐REXROTH电磁阀R901137806
液压方向短管阀 4WE6JA7X/HG24N9K4/V
R901137806 4WE6JA-70/HG24N9K4/V
公称尺寸 6, , 符号 J, , 通过电磁驱动, , 24 VDC
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
滑阀
直接驱动
带隐蔽式辅助驱动装置
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    WE6../H
工作压力[bar]    315
流量[l/min]    60
滑阀符号    符号J
连接类型    底板安装
大小    6.
驱动类型    电磁阀驱动
端口数    4.
切换位置数量    2.
电源电压    24伏直流电
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    1.24


力士乐溢流阀0532系列和R917系列
特点
管道安装和油路块安装的连接类型
调节方法，如手轮，不可调的，铅封的，带刻度旋钮的（带锁和不带锁）。
应用
输送搬运设备，农业机械领域，城市车辆和一般机械工程领域。
注意
符合压力设备指令 97/23/EG 且 "安全阀模型经 TÜV 德国技术检查机构认证" 的型号可用于保护液压蓄能器。
功能
此模型系列基于带阻尼活塞的阀座设计。冲孔阀座用于确保较高的密封性，阻尼活塞可防止阀发生任何振动。它可产生平稳的控制特性，也就是说，即便是在流量增加时，也能在很大程度上保持设置的开启压力。这可利用阀盘上液动力的效果实现，而随着流量的增加阀将持续打开。
可用的通用型号类型：
– 带和不带测试油口的管道安装壳体。
– 用于油路块安装的阀芯。
– 多种调节方法，如手轮，不可调的，铅封的，带刻度旋钮的（带锁和不带锁）。
– 阻尼活塞前配有单向阀，响应时间更快。
技术数据
设计 带阻尼的座阀
管路连接 用于管道安装和油路块安装
环境温度 –30...+80°C
压力介质 符合 DIN/ISO 的基本成分为矿物油的液压油
粘度 允许范围：10...800 mm2/s建议范围：20...100 mm2/s启动允许范围：...2000 mm2/s
压力介质温度 带 NBR 密封时 –30°C...+80°C；带 FKM 密封时 –15°C...+120°C。
过滤 符合 ISO/DIS 4406 的油污染等级 19/16。
工作压力 用于管路安装 P：大允许压力 350 bar，视负载变化和温度而定；T：大允许压力 210 bar（NBR）或 80 bar（FKM），视负载变化和温度而定。用于油路块安装 P：符合调定压力。T：NBR 大 210 bar，FM 大 80 bar
开启压力（公差 p标称 +5%） 在流量为 0.1 l/min 时设置
流量 大 120 l/min
德国力士乐REXROTH溢流阀订货型号：
0532004105
0532002014
0532002048
0532004208
0532001051
0532004007
0532002062
0532003003
0532002002
0532001174
0532002013
0532004205
0532002003
0532001043
0532002005
0532002012


力士乐REXROTH溢流阀减压阀
直动式
DBD .. K
尺寸2
组件系列2X
大工作压力420巴
大流量2升/分钟
特征
旋入插装阀
6压力等级
4种调节类型，可选：
–六角形（部分带保护帽）
–带刻度的旋钮
–带刻度的可锁定旋钮
–手轮
防腐蚀设计
功能、部分、符号
DBD..K型压力阀是指安装在块体设计中的直接操作泄压阀。它们用于限制系统压力。系统压力可以通过调节类型无级设置。在初始位置，阀门关闭。通过控制管路和球，主端口中的压力作用在弹簧板上。如果主端口中的压力升高到压缩弹簧处设定的值以上，则球打开，液压油流入主端口。
版本“P”：
带铅封和保护帽的压力调节，适用于“S”型调节。
技术数据
概述
重量    约0.3kg
安装位置    任意
环境温度范围
–30+80°C（NBR密封件）
–20…+80（FKM密封件）
-45…+70（低温版）
MTTFD值符合EN ISO 13849 150...1200years
液压
大工作压力
输入    420 bar
输出    315  bar
大设定压力    25；50; 100; 200; 315; 420bar
大流量  2l/min（建议1.5）
液压油
粘度范围 10…800mm2/s
液压系统中须遵守为部件规定的清洁度等级。有效的过滤可以防止故障，同时延长组件的使用周期。
液压油的重要信息：
有关其他液压油使用的更多信息和数据，请联系我们。
可能存在关于技术阀数据（温度、压力范围、生命周期、维护间隔等）的限制，
等等）。
所用液压油的点火温度必须比高表面温度高50 K。
可生物降解和阻燃-含水：如果使用镀锌部件（如“J3”或“J5”型）或含锌部件，少量溶解的锌可能会进入液压系统，导致液压油加速老化。锌皂可能作为化学反应产物形成，这可能会堵塞过滤器、喷嘴和电磁阀，特别是在与局部热量输入有关的情况下。
阻燃-含水：
由于HFC液压油的空化倾向增加，与使用矿物油HLP相比，该部件的生命周期可能缩短30%。为了减少气蚀效应，建议（如果可能的话，具体针对安装）将端口T中的回流压力备份到部件压差的约20%。
力士乐REXROTH溢流阀订货号和型号：
R900203858 DBDA2K2X/100
R900208813 DBDA2K2X/100V
R900208780 DBDA2K2X/200
R900208815 DBDA2K2X/200V
R900225118 DBDA2K2X/25
R900986335 DBDA2K2X/25V
R900208779 DBDA2K2X/315
R900208793 DBDA2K2X/315V
R900208814 DBDA2K2X/420
R900208797 DBDA2K2X/420V
R900203857 DBDA2K2X/50
R900208798 DBDA2K2X/50V
R900208782 DBDH2K2X/100
R900203851 DBDS2K2X/100
R900203852 DBDS2K2X/200
R900203853 DBDS2K2X/315

力士乐REXROTH溢流阀
R900203853 DBDS2K2X/315
公称尺寸 2，P → T，机械操作
高性能范围内的工业液压阀。设定值的可靠压力限制
提升阀座设计中的比例压力阀
直接驱动
压力等级315巴
带保护帽的六角形
产品属性
产品系列    DBD.2
工作压力[bar]    420
流量[l/min]    2.
滑阀符号    P→T
连接类型    旋入插装阀
尺寸    2.
驱动类型    机械驱动
端口数量    2.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    0.23

力士乐REXROTH溢流阀
R900203852 DBDS2K2X/200
公称尺寸 2，P → T，机械操作
高性能范围内的工业液压阀。设定值的可靠压力限制
提升阀座设计中的比例压力阀
直接驱动
压力额定值200巴
带保护帽的六角形
产品属性
产品系列    DBD.2
大工作压力[bar]    420
大流量[l/min]    2.
滑阀符号    P→T
连接类型    旋入插装阀
尺寸    2.
驱动类型    机械驱动
端口数量    2.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    0.23

力士乐REXROTH溢流阀
R900203851 DBDS2K2X/100
公称尺寸 2，P → T，机械操作
高性能范围内的工业液压阀。设定值的可靠压力限制
提升阀座设计中的比例压力阀
直接驱动
压力额定值100巴
带保护帽的六角形
产品属性
产品系列
DBD.2
大工作压力[bar]    420
大流量[l/min]    2.
滑阀符号    P→T
连接类型    旋入插装阀
尺寸    2.
驱动类型    机械驱动
端口数量    2.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    0.23

力士乐REXROTH溢流阀
R900208782 DBDH2K2X/100
公称尺寸 2，P → T，机械操作
高性能范围内的工业液压阀。设定值的可靠压力限制
提升阀座设计中的比例压力阀
直接驱动
压力额定值100巴
手轮
产品属性
连接图    安装尺寸DBD NG2
产品系列    DBD.2
工作压力[bar]    420
流量[l/min]    2.
滑阀符号    P→T
连接类型    旋入插装阀
尺寸    2.
驱动类型    机械驱动
端口数量    2.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    0.28

力士乐REXROTH溢流阀
R900208798 DBDA2K2X/50V
公称尺寸 2，P → T，机械操作
高性能范围内的工业液压阀。设定值的可靠压力限制
提升阀座设计中的比例压力阀
直接驱动
压力额定值50巴
带刻度的可锁定旋钮
产品属性
连接图    安装尺寸DBD NG2
产品系列    DBD.2
工作压力[bar]    420
流量[l/min]    2.
滑阀符号    P→T
连接类型    旋入插装阀
尺寸    2.
驱动类型    机械驱动
端口数量    2.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    0.35

力士乐REXROTH溢流阀
R900203857 DBDA2K2X/50
公称尺寸 2，P → T，机械操作
高性能范围内的工业液压阀。设定值的可靠压力限制
提升阀座设计中的比例压力阀
直接驱动
压力额定值50巴
带刻度的可锁定旋钮
产品属性
连接图    安装尺寸DBD NG2
产品系列    DBD.2
工作压力[bar]    420
流量[l/min]    2.
滑阀符号    P→T
连接类型    旋入插装阀
尺寸    2.
驱动类型    机械驱动
端口数量    2.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    0.35

力士乐REXROTH溢流阀
R900208797 DBDA2K2X/420V
公称尺寸 2，P → T，机械操作
高性能范围内的工业液压阀。设定值的可靠压力限制
提升阀座设计中的比例压力阀
直接驱动
压力等级420巴
带刻度的可锁定旋钮
产品属性
连接图    安装尺寸DBD NG2
产品系列    DBD.2
工作压力[bar]    420
流量[l/min]    2.
滑阀符号    P→T
连接类型    旋入插装阀
尺寸    2.
驱动类型    机械驱动
端口数量    2.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    0.35

力士乐REXROTH溢流阀
R900208814 DBDA2K2X/420
公称尺寸 2，P → T，机械操作
高性能范围内的工业液压阀。设定值的可靠压力限制
提升阀座设计中的比例压力阀
直接驱动
压力等级420巴
带刻度的可锁定旋钮
产品属性
连接图    安装尺寸DBD NG2
产品系列    DBD.2
工作压力[bar]    420
流量[l/min]    2.
滑阀符号    P→T
连接类型    旋入插装阀
尺寸    2.
驱动类型    机械驱动
端口数量    2.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    0.35

力士乐REXROTH溢流阀
R900208793 DBDA2K2X/315V
公称尺寸 2，P → T，机械操作
高性能范围内的工业液压阀。设定值的可靠压力限制
提升阀座设计中的比例压力阀
直接驱动
压力等级315巴
带刻度的可锁定旋钮
产品属性
连接图    安装尺寸DBD NG2
产品系列    DBD.2
工作压力[bar]    420
流量[l/min]    2.
滑阀符号    P→T
连接类型    旋入插装阀
尺寸    2.
驱动类型    机械驱动
端口数量    2.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    0.35

力士乐REXROTH溢流阀
R900208779 DBDA2K2X/315
公称尺寸 2，P → T，机械操作
高性能范围内的工业液压阀。设定值的可靠压力限制
提升阀座设计中的比例压力阀
直接驱动
压力等级315巴
带刻度的可锁定旋钮
产品属性
连接图    安装尺寸DBD NG2
产品系列    DBD.2
工作压力[bar]    420
流量[l/min]    2.
滑阀符号    P→T
连接类型    旋入插装阀
尺寸    2.
驱动类型    机械驱动
端口数量    2.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    0.35
